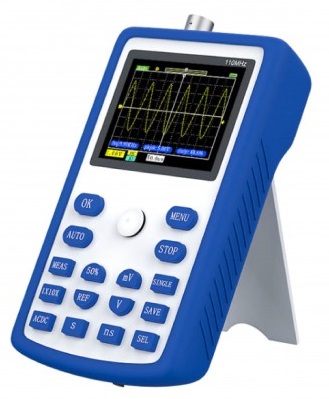

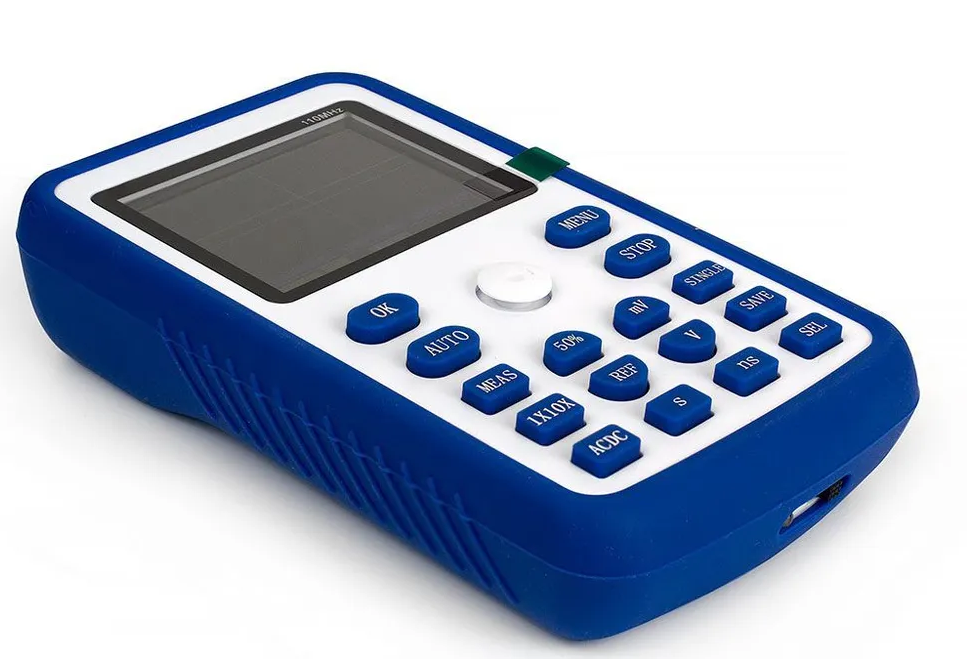

Переносной цифровой осциллограф FNIRSI DSO1C15 (1 канал, 110 МГц) решение для технического анализа цепей, сочетающее полосу пропускания 110 МГц с мобильностью гаджета. Вес всего 403 г и размеры 115×75×33 мм позволяют носить его в кармане инструментального жилета, что оценят инженеры, работающие на выездных ремонтах или проверяющие оборудование в тесных серверных.
Точность, которая удивляет
В отличие от бюджетных аналогов, DSO1C15 ловит даже наносекундные аномалии сигнала благодаря:
- Времени нарастания < 3 нс — например, фиксирует выбросы напряжения в импульсных блоках питания. Высокая частота дискретизации в реальном времени исключает риск пропуска редких событий на графике.
- Глубине записи 240 Кб — хватает для анализа длинных последовательностей, таких как широтно-импульсная модуляция (ШИМ) в двигателях. Сложный технический контроль электронных плат становится проще и быстрее.
- Автоматическим замерам 14 параметров — от «рабочего цикла» до «среднеквадратичного значения», что полезно при диагностике аудиоусилителей.
При этом вертикальная погрешность ±2% и точность частоты ±0.01% соответствуют уровню стационарных приборов начального класса. Это весьма экономичный, но мощный инструмент, способный заменить громоздкое оборудование.
Фнирси DSO 1c15 — это карманный лабораторный ассистент для тех, кому нужна практичная альтернатива громоздким приборам. 110 МГц полосы и автономность делают его незаменимым в полевых условиях. Удобный форм-фактор позволяет комфортно удерживать устройство одной рукой во время измерений. В нашем магазине «Суперайс» вы можете выгодно купить этот надежный прибор.
Характеристики FNIRSI DSO1C15
- Артикул (код товара): 7627
- Модель (серия): DSO1C15
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 110
- Вид: Карманный
- Кол-во аналоговых каналов: 1
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 500
- Время нарастания, нс: ≤3
- Глубина памяти на канал: 240 Кб
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Нет
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- Возм. сохранения осциллограмм: Нет
- ИПД (Interfaces / Inputs and Outputs): USB
Описание FNIRSI DSO1C15
Технические характеристики FNIRSI DSO1C15
| Количество каналов | 1 |
| Полоса пропускания | 110 МГц |
| Частота дискретизации | 500 МВыб/с |
| Глубина записи | 240 Кб |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм |
| Установка коэффициента затухания датчика | 1 Х, 10 Х |
| Максимальное входное напряжение | 40 В (1 X), 400 В (10 Х) |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс / дел - 10 с / дел |
| Вертикальная система | |
| Вертикальная развёртка | 20 мВ / дел - 100 В / дел |
| Время нарастания | < 3 нс |
| Вертикальное разрешение | 8 бит |
| Точность напряжения | ± 2% |
| Точность частоты | ± 0,01% |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Система измерения | |
| Автоматические измерения | частота, от пика к пику, положительный рабочий цикл, амплитуда, положительная амплитуда, отрицательная амплитуда, максимум, минимум, период, среднеквадратичное значение, среднее значение, положительная ширина импульса, отрицательная ширина импульса, отрицательный рабочий цикл |
| Курсорные измерения | YT |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 2.4 дюйма, 320 x 240 точек |
| Питание | встроенная литиевая батарея 3000 мАч |
| Интерфейс | USB |
| Возможность сохранения осциллограмм | есть |
| Функция автоматического измерения | есть |
| Функция паузы | есть |
| Габариты | 115 х 75 х 33 мм |
| Габариты упаковки | 215 x 115 x 80 мм |
| Вес брутто | 440 г |

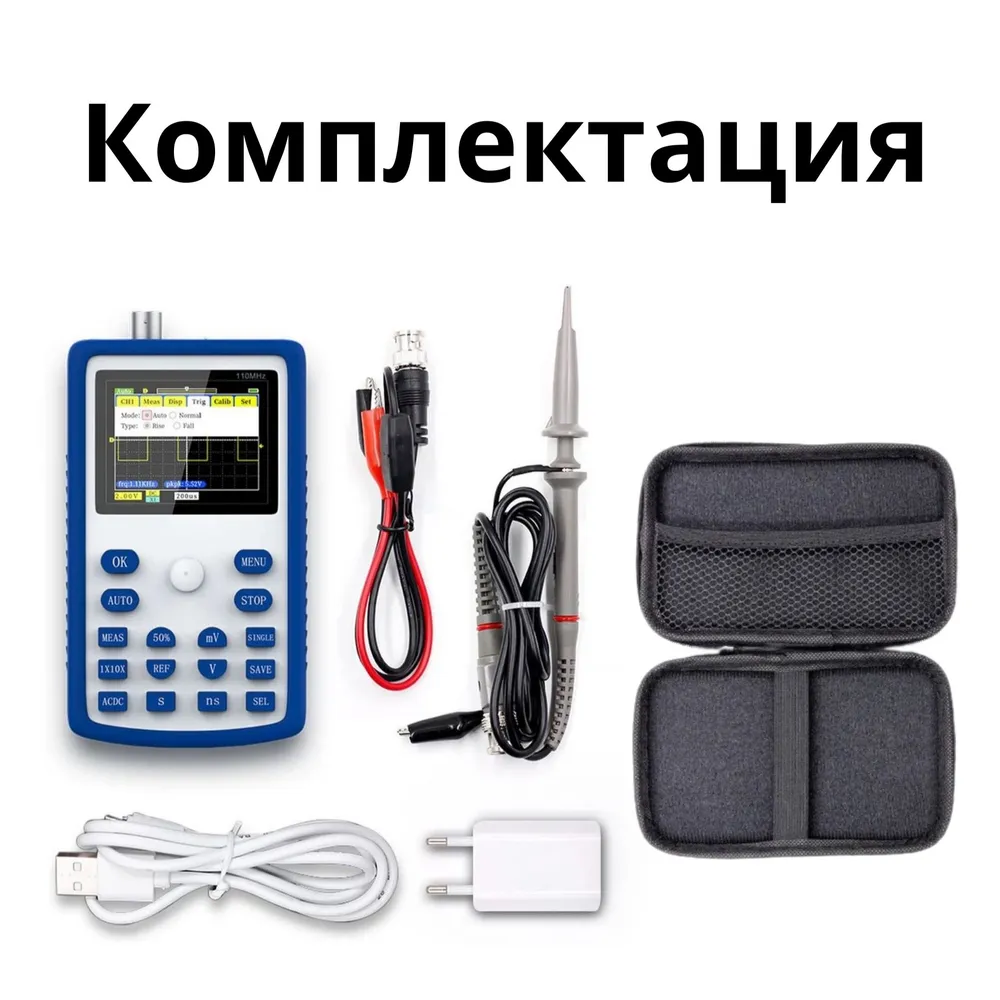

| Комплектация |
портативный осциллограф FNIRSI DSO1C15 - 1 шт щуп для осциллографа - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
