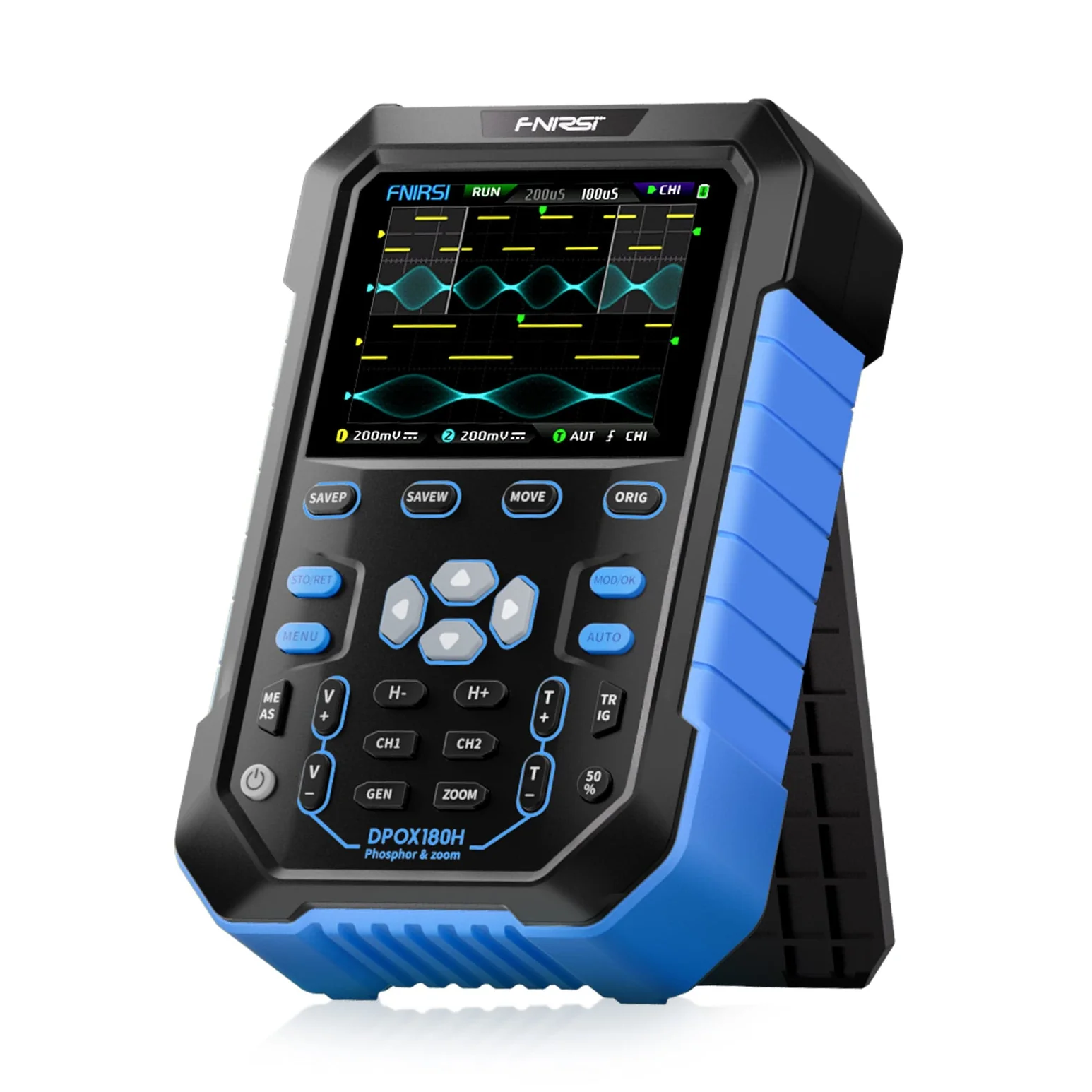

Портативный двухканальный осциллограф FNIRSI DPOX180H - Двухканальный осциллограф FNIRSI модели DPOX180H - это эргономичное устройство для анализа электрических сигналов. Многие считают, что такие приборы сложны в эксплуатации, и ниже мы опровергаем этот и другие мифы о таких приборах на примере этой модели.
Портативные осциллографы не обладают достаточной функциональностью
FNIRSI DPOX180H располагает двумя каналами, что даёт обширные возможности для проведения измерений. Количество каналов помогает одновременно наблюдать и сравнивать два разных сигнала.
Недостаточная точность измерений
Полоса пропускания 180 МГц обуславливает высокую точность при измерениях высокочастотных образцов. Параметр дает возможность анализировать работу большого списка электронных устройств.
Низкая скорость захвата
Частота дискретизации 500 МВыб/с помогает захватывать быстропротекающие процессы, обнаруживая кратковременные аномалии.
Возможности двухканальной конструкции:
- сравнение фаз и амплитуд двух сигналов;
- анализ входных и выходных сигналов устройств;
- измерение временных задержек между сигналами.
Отсутствие дополнительных функций
Встроенный генератор сигналов усиливает функционал прибора. Пользователь сможет создавать тестовые колебания для проверки электронного оборудования.
Сложность в освоении и использовании
В действительности DPOX180H имеет интуитивно понятный интерфейс. Модель поддерживает несколько языков меню:
- русский для специалистов из России и стран СНГ;
- английский для международного использования и экспортных рынков;
- китайский для инженеров из Китая, а также других китайскоговорящих регионов;
- португальский для пользователей из Бразилии и других португалоязычных стран.
Характеристики FNIRSI DPOX180H
- Артикул (код товара): 19369
- Модель (серия): DPOX180H
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 180
- Вид: Карманный
- Кол-во цифровых каналов: 2
- Частота дискретизации на канал, МВыб/с: 500
- Время нарастания, нс: ≤2,5
- Глубина памяти на канал: 120 Кб
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Генератор сигналов; Анализатор спектра сигнала с помощью БПФ; Самописец
- Применение: Проектирование, отладка и ремонт электронных устройств; Телекоммуникации; Обучение и научные исследования
- Возм. сохранения осциллограмм: Нет
- ИПД (Interfaces / Inputs and Outputs): USB
Описание FNIRSI DPOX180H
Технические характеристики FNIRSI DPOX180H
| Количество каналов | 2 |
| Полоса пропускания | 180 МГц |
| Максимальная частота дискретизации | 500 МВыб/с |
| Глубина записи | 120 Кб |
| Диапазон измерений | 40 мВ - 80 В (1x) |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм, 18 пФ |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс - 50 с |
| Режим ZOOM |
дополнительное масштабирование временной базы увеличение до 1000x в запущенном и приостановленном состоянии |
| Вертикальная система | |
| Вертикальная развёртка | 5 мВ - 10 В |
| Время нарастания | < 2,5 нс |
| Точность напряжения | ± 2 % |
| Точность частоты | ± 0,01 % |
| Система синхронизации | |
| Режимы синхронизации | автоматический, нормальный, однократный |
| Режим триггера | по фронту (спадающему / ниспадающему) |
| Генератор сигналов DDS | |
| Виды сигналов | 14 стандартных сигналов 1 свободно настраиваемый |
| Частота |
синусоидальная волна - до 20 МГц другие сигналы - до 10 МГц |
| Ограничение полосы пропускания | фильтрация шума выше 20 МГц |
| Сохранение сигналов | до 250 групп |
| Амплитуда | до 1 В/с |
| Система измерения | |
| Автоматические измерения | VPP, VP, Vmax, Vmin, Vavg, Vrms, Frequent, Duty +, Duty-, Time +, Time-, Period |
| Курсорные измерения | YT, XY |
| Дополнительные функции | |
| Захват сигнала | до 90 снимков |
| Функция автоматического отключения | настраиваемая, от 5 мин до 2 ч |
| Защита от перенапряжения | есть, до 400 В |
| Непрерывный режим (ROLL) | отображение непрерывно обновляемого сигнала в режиме реального времени |
| Управление формой волны (Waveform Manager) | создание, сохранение, загрузка и управление набором форм волн для последующего использования |
| Отображение сигналов | оттенки серого и цветовые градации |
| Измерение курсорами | измерение частоты, периода и амплитуды сигнала курсорами на экране |
| Вывод сигналов (Waveform output) | возможность вывода сигнала или форм волн на внешний интерфейс |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 2,8 дюйма, 320 x 240 точек |
| Язык меню | русский, английский, китайский, португальский |
| Питание |
встроенная литиевая батарея 3000 мАч, до 3,5 часов непрерывной работы поддержка быстрой зарядки 5В / 2A |
| Интерфейс | USB |
| Габариты осциллографа | 135 х 90 х 40 мм |
| Габариты упаковки | 230 x 130 x 75 мм |
| Вес брутто | 640 г |

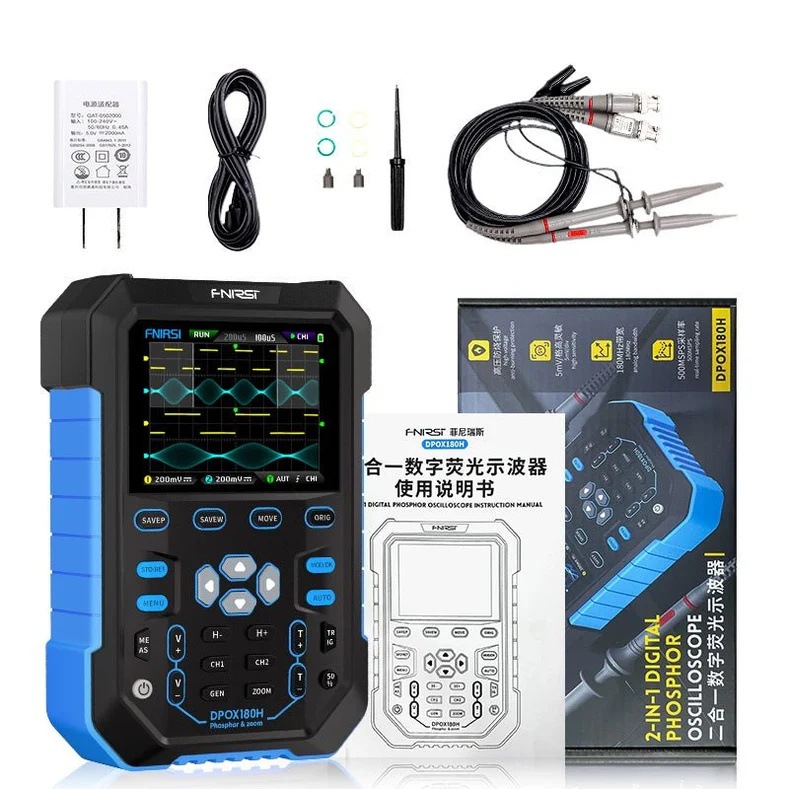

| Комплектация |
осциллограф FNIRSI DPOX180H - 1 шт USB кабель - 1 шт щуп для осциллографа - 2 шт блок питания - 1 шт инструкция - 1 шт |
