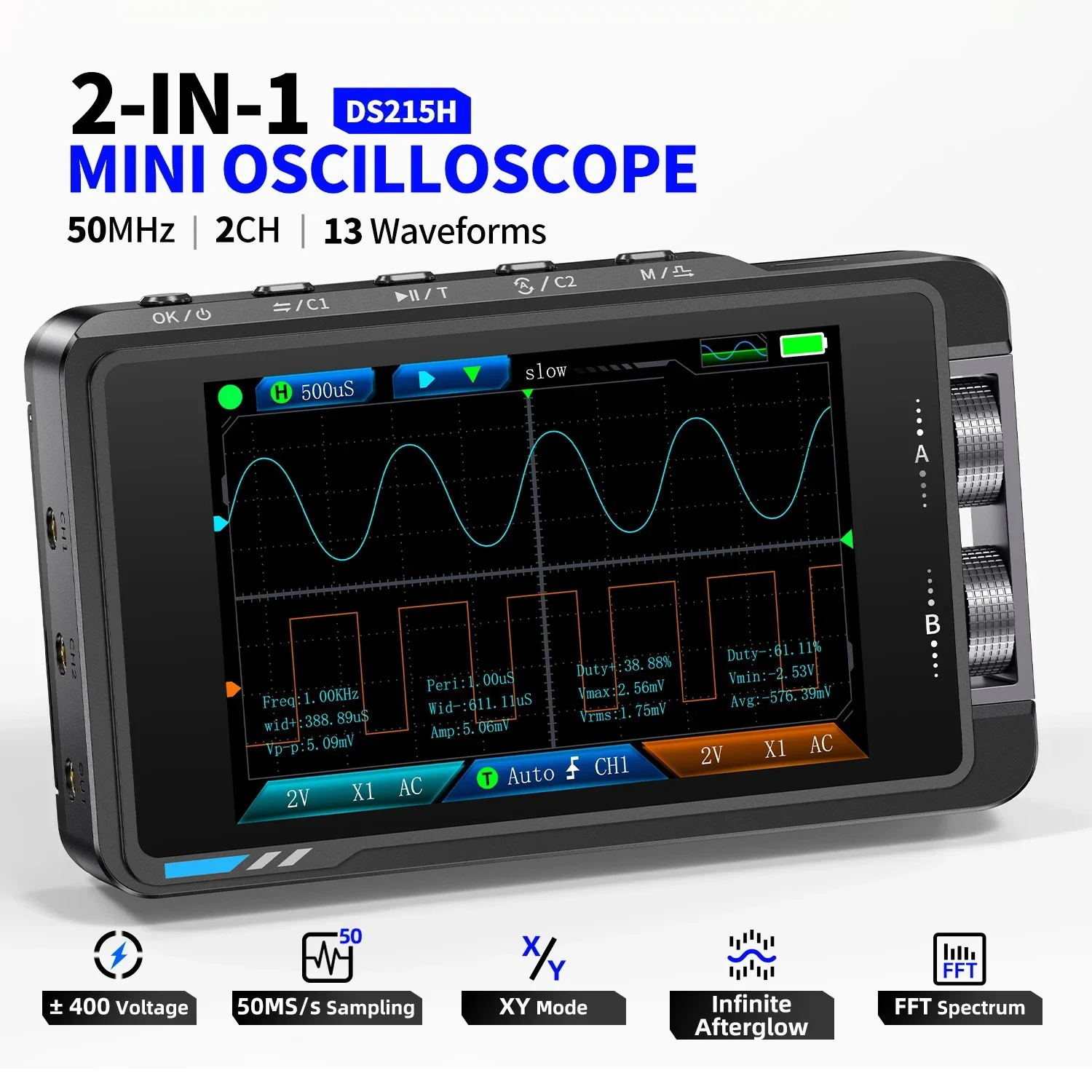

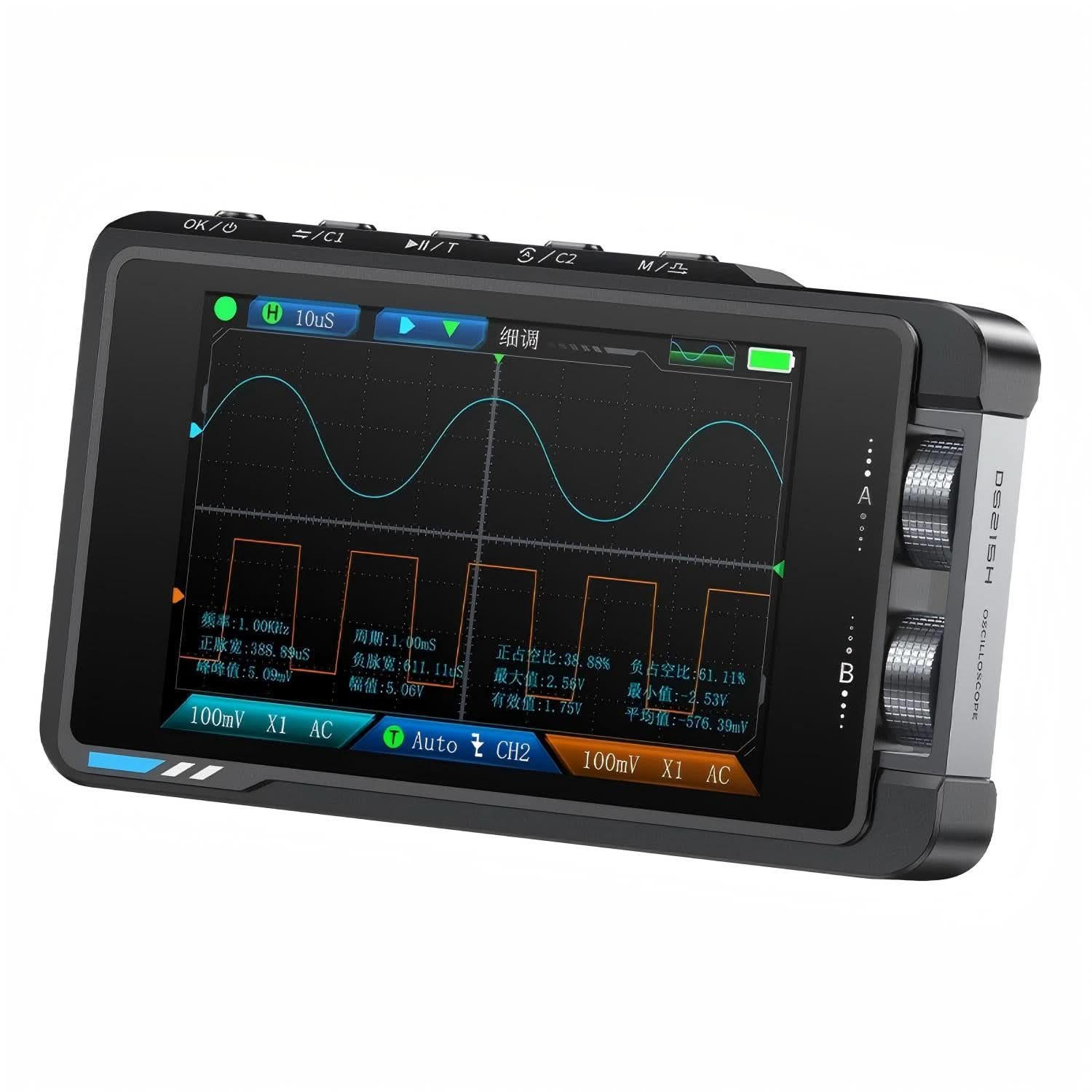

Портативный осциллограф FNIRSI DS215H Standard
Разработанный под брендом FNIRSI двухканальный портативный осциллограф модели DS215H Standard — это инструмент для диагностики электронных схем, который сочетает мобильность с функциональностью. Ниже приведены пояснения по ключевым параметрам прибора.
Какова достоверность измерений?
Полоса пропускания составляет 50 МГц. Аппарат сохраняет форму поддерживаемых сигналов с минимумом искажений при соблюдении правил соотношения частоты сигнала и полосы пропускания.
Каково входное сопротивление этой модели?
Входное сопротивление FNIRSI DS215H Standard составляет 1 МОм. Параметр важен для цепей с высоким импедансом - например, датчиков температуры.
Как регистрируются быстрые изменения сигнала?
Частота дискретизации модели составляет 250 Мвыб/с. Параметр важен для анализа коротких импульсов в цифровых схемах.
Примеры работ, где требуется частота дискретизации 250 Мвыб/с:
- контроль длительности фронтов импульсов ШИМ;
- поиск паразитных колебаний в силовых цепях;
- анализ работы высокоскоростных ЦАП/АЦП;
- проверка временных параметров логических элементов.
Можно ли анализировать два сигнала одновременно?
Да. Количество каналов допускает параллельный мониторинг. Это удобно при сравнительном анализе.
Преимущества двухканальной конструкции:
- синхронная запись сигналов с датчика и управляющей схемы;
- сравнение фаз в трёхфазных системах через два измерения;
- мониторинг сигналов обратной связи в импульсных блоках питания.
Какие режимы измерений доступны?
Триггерные режимы устройства (автоматический, нормальный, однократный) адаптируют захват сигналов под условия задачи. Автоматический режим поддерживает обновление экрана при отсутствии триггера.
Характеристики FNIRSI DS215H Standard
- Артикул (код товара): 38582
- Модель (серия): DS215H Standard
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 50
- Вид: Карманный
- Кол-во аналоговых каналов: 2
- Кол-во цифровых каналов: нет
- Частота дискретизации на канал, МВыб/с: 250
- Разреш. по вертикали (разрядность АЦП): 8 бит
- Встроенные опции: Генератор сигналов
- Применение: Проектирование, отладка и ремонт электронных устройств; Автомобильная диагностика; Телекоммуникации; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB type C
- Дополнительно: Подсветка; Аккумулятор
Описание FNIRSI DS215H Standard
Технические характеристики FNIRSI DS215H Standard
| Количество каналов | 2 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Диапазон временной развертки | 20 нс/дел - 20 с/дел |
| Вертикальная чувствительность | 10 мВ/дел - 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Входное сопротивление | 1 МОм |
| Коэффициент затухания датчика | 1x, 10x |
| Максимальное напряжение | ± 400 В |
| Объём памяти | 14 Мб |
| Тип триггера | по фронту нарастающий / ниспадающий |
| Диапазон уровня триггера | 8 делений (положительные и отрицательные) |
| Режимы триггера | автоматический, нормальный, однократный |
| Входная связь | AC / DC |
| Измеряемые параметры | период, частота, Vpp, максимум, минимум, среднее, СКЗ, амплитуда, скважность, длительность импульса |
| Параметры генератора сигналов | |
| Частотный диапазон | 0 - 50 кГц |
| Диапазон скважности меандра | 0 - 100 % |
| Амплитуда сигнала | 0,1 - 3 В |
| Общие характеристики | |
| Источник питания | аккумулятор 1500 мАч |
| Зарядка аккумулятора | Type-C (5 В / 1 А) |
| Язык интерфейса | китайский, немецкий, английский, португальский, японский, испанский, корейский, русский |
| Дисплей | 3,5-дюймовый цветной HD-экран, IPS матрица |
| Регулируемая подсветка | есть |
| Вес нетто | 138 г |
| Вес брутто | 363 г |
| Габариты | 66 x 110 x 19,5 мм |
| Габариты упаковки | 215 x 100 x 60 мм |
| Комплектация |
осциллограф FNIRSI DS215H Standard – 1 шт щуп P6100 – 1 шт насадка - переходник – 1 шт зажим типа крокодил – 1 шт кабель для зарядки Type-C – 1 шт |
| Совместимость | пробник FNIRSI P6100A |
