Портативный осциллограф FNIRSI DSO-510 - представляет собой компактное устройство для анализа электрических сигналов. Габариты изделия 99 x 68,3 x 19,5 мм обуславливают удобство транспортировки. Такое оборудование помогает проводить измерения в полевых условиях.
В отличие от приборов с большим количеством цифровых каналов, эта одноканальная модель работает с одним сигналом. Для многих базовых задач этого будет достаточно.

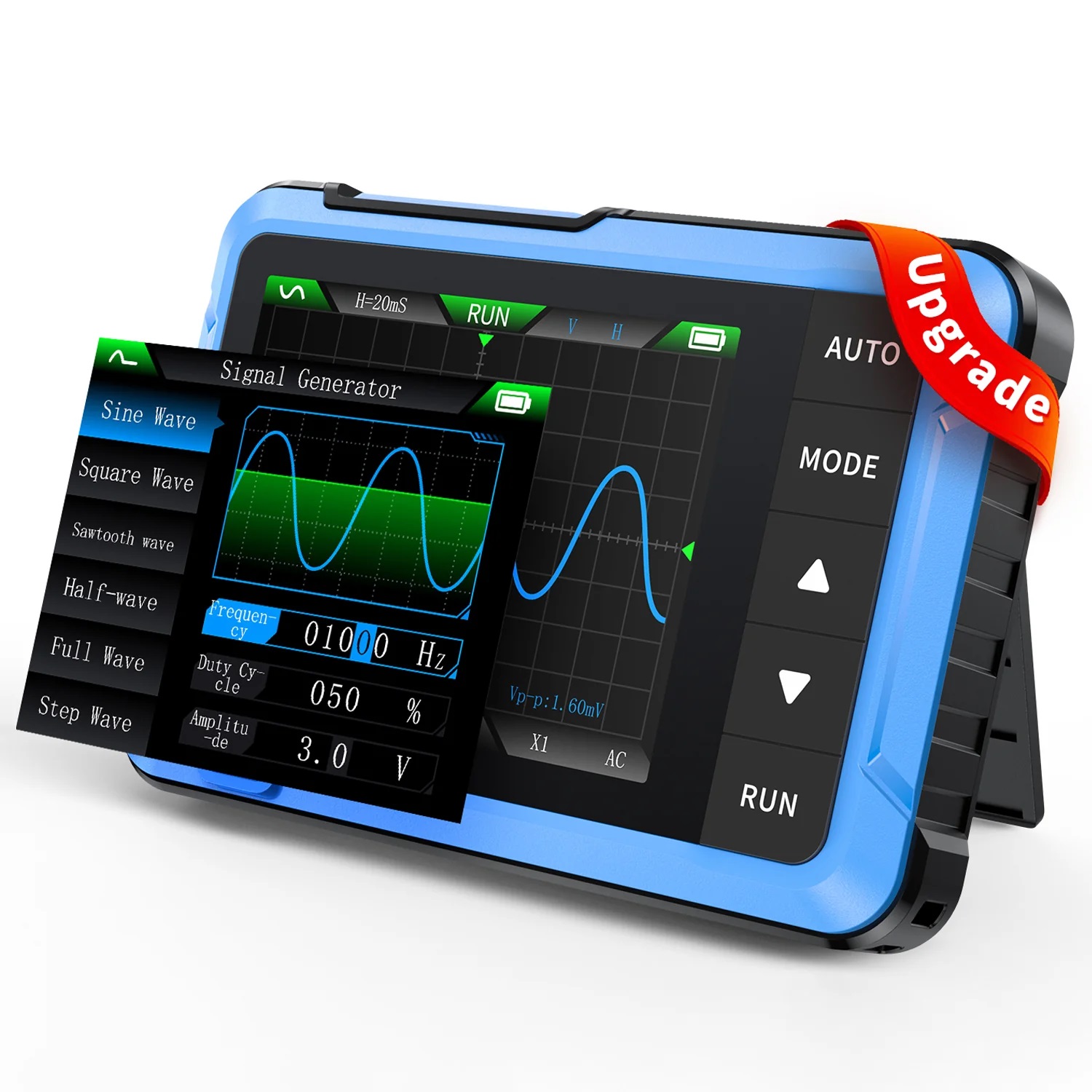

Встроенный генератор сигналов располагает функцией создания тестовых сигналов. Это помогает проверять работу электронных схем без дополнительного оборудования. Генератор будет полезен при отладке и тестировании электронных устройств.
Полоса пропускания составляет 10 МГц. Такая полоса пропускания подходит для работы с аудиосигналами, измерения параметров источников питания. Помните, что на границе заявленной полосы осциллограф будет показывать сигнал с заметным ослаблением амплитуды (примерно на 30% ниже реальной).
Частота дискретизации в 48 МВыб/с характеризует скорость, с которой осциллограф считывает значения входного сигнала.
Компактное исполнение FNIRSI DSO-510 делают это устройство подходящим для использования в тесном пространстве. Прибор легко помещается в сумку или рюкзак. Встроенный генератор сигналов расширяет функциональность устройства в сравнении с моделями без такого дополнения.
Сферы практического применения:
- диагностика автомобильной электроники;
- ремонт бытовой техники;
- обслуживание промышленного оборудования;
- эксперименты в образовательных лабораториях;
- радиолюбительская практика.
DSO-510 будет удобным решением во многих областях электроники и радиотехники, которое всегда под рукой.
Характеристики FNIRSI DSO-510
- Артикул (код товара): 31443
- Модель (серия): DSO-510
- Производитель (бренд): FNIRSI
- Страна производства: Китай
- Гарантия, мес.: 12
- Тип: цифровой запоминающий (DSO)
- Полоса пропускания, МГц: 10
- Вид: Планшетный
- Кол-во цифровых каналов: 1
- Частота дискретизации на канал, МВыб/с: 48
- Декодирование сигналов шин: Нет
- Разреш. дисплея, пиксель: 320x240
- Встроенные опции: Генератор сигналов
- Применение: Проектирование, отладка и ремонт электронных устройств; Обучение и научные исследования
- ИПД (Interfaces / Inputs and Outputs): USB type C
Описание FNIRSI DSO-510
Технические характеристики FNIRSI DSO-510
| Количество цифровых каналов | 1 |
| Полоса пропускания | 10 МГц |
| Частота дискретизации | 48 МВыб / с |
| Вертикальная чувствительность | 10 мВ / дел - 10 В / дел |
| Базовый диапазон времени | 50 нс / дел - 20 с / дел |
| Диапазон напряжении | X1: ±40 В (Впп: 80 В) X10: ±400 В (Впп: 800 В) |
| Режим триггера | автоматический, нормальный, одиночный |
| Способ подключения | AC / DC |
| Функция хранения данных | есть |
| Функция анализа формы сигнала | есть |
| Функция защиты от перегрева | есть |
| Функция автоматической калибровки | есть |
| Генератор сигналов | |
| Частота | 0 - 50 кГц |
| Рабочий цикл | 0 - 100% |
| Амплитуда | 0,1 - 3 В |
| Формы волн | синусоидальная, прямоугольная, пилообразная, полуволна, полная, ступенчатая, антишаговая, шумовая, экспоненциальный подъем, экспоненциальное падение, сигнал постоянного тока, многотональный, затухающий импульс, волна Лоренца |
| Общие характеристики | |
| Дисплей | 2,8 дюйма, 320 x 240 |
| Интерфейс | USB Type-C |
| Источник питания | 5 В / 1 А |
| Ёмкость литиевой батареи | 1000 мАч |
| Габариты изделия | 99 x 68,3 x 19,5 мм |
| Габариты упаковки | 200 x 105 x 45 мм |
| Вес нетто | 104 г |
| Вес брутто | 295 г |
| Комплектация |

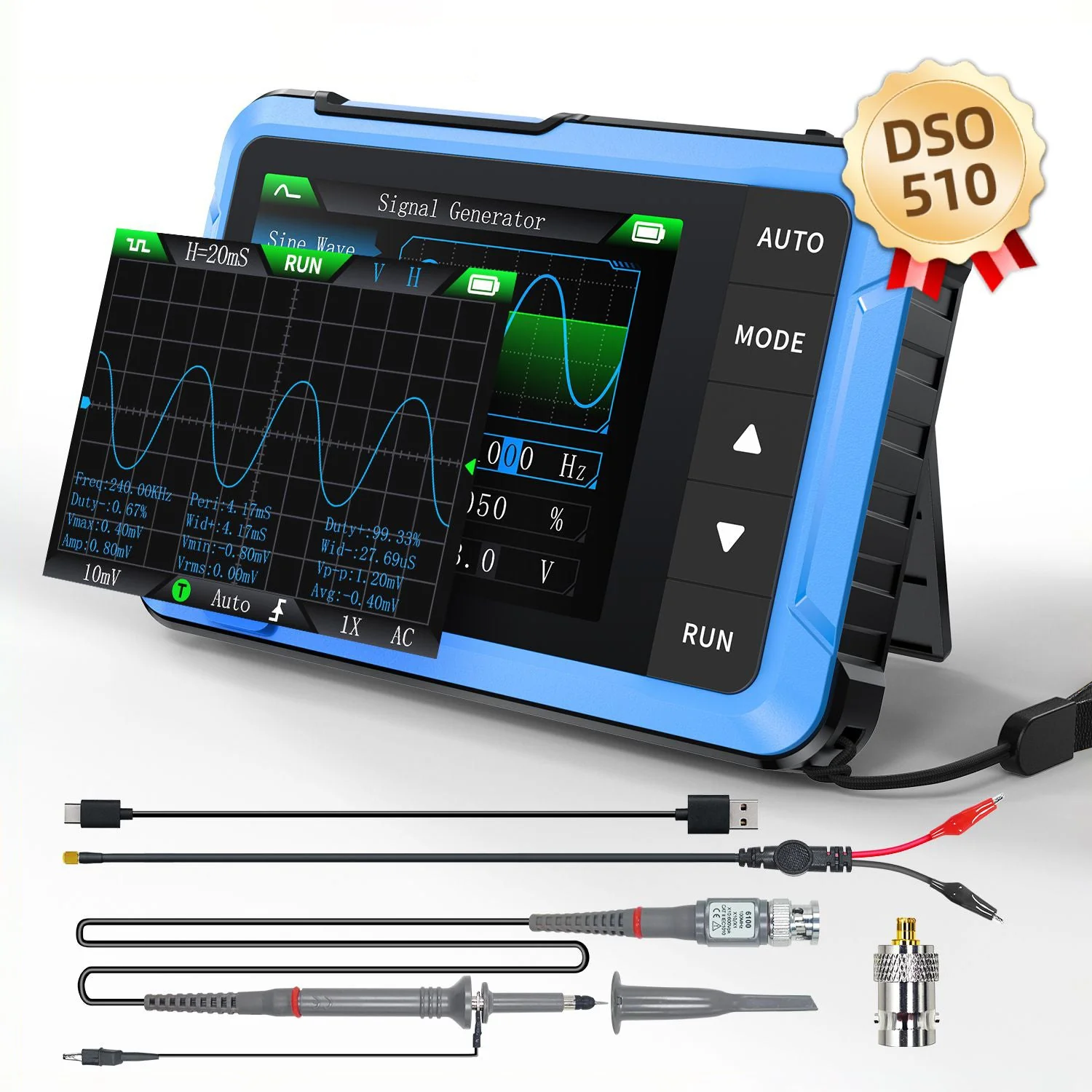

осциллограф FNIRSI DSO-510 - 1 шт щуп с зажимом типа "крокодил" - 1 шт кабель USB-Type C для зарядки - 1 шт ремешок - 1 шт щуп для осциллографа P6100 - 1 шт адаптер mini BNC для щупа - 1 шт руководство пользователя - 1 шт |
| Совместимость |
Аттенюатор 20:1 Hantek HT201 Пробник токовый RIGOL PCA1150 Усилитель сигнала Summit Smart T100 Высоковольтный пробник RIGOL RP1010H Пробник токовый RIGOL RP1001C |
