Нагрузка электронная Rigol DL3041 – программируемое многофункциональное устройство в переносном исполнении, снабженное встроенными средствами измерения электрических параметров, предназначенное для тестирования первичных и вторичных источников питания постоянного тока, батарей, преобразователей и силовой электроники.
- Как старшая модель серии DL3000, данное изделие обладает не только наибольшей мощностью, 450 Вт, с увеличенными верхними пределами рабочего напряжения и силы тока, 200 В и 70 А, но и наилучшими динамическими характеристиками, обеспечивая максимальную скорость нарастания токового сигнала 5 А/мкс.
Функциональные возможности
- Одноканальная электронная нагрузка Rigol DL3041 может работать в статических режимах, с поддержанием на входе установленного номинала постоянного напряжения, силы тока, сопротивления или потребляемой мощности, либо моделировать переходные процессы в динамическом режиме с частотой до 30 кГц, выполняя переключения между двумя заданными уровнями с разными вариантами запуска.
- Поддерживается возможность оценки стабильности тока и напряжения проверяемых устройств в режиме "Factory Test", испытания зарядных устройств в режиме "CC+CV", тестирования батарей, систем защиты от перегрузок по току, мощности и коротких замыканий. Реализацию индивидуальных испытательных сценариев, со ступенчатым изменением параметров длительностью до 512 шагов, обеспечивает программируемый режим LIST.
- Минимальный рабочий вольтаж прибора составляет 1,5 В в полном диапазоне силы тока, что позволяет выполнять тестирование не только аккумуляторных сборок разных типов, но и отдельных ячеек. Для просмотра трендов изменения параметров в виде графиков электронная нагрузка Rigol DL3041 реализует функцию Waveform.

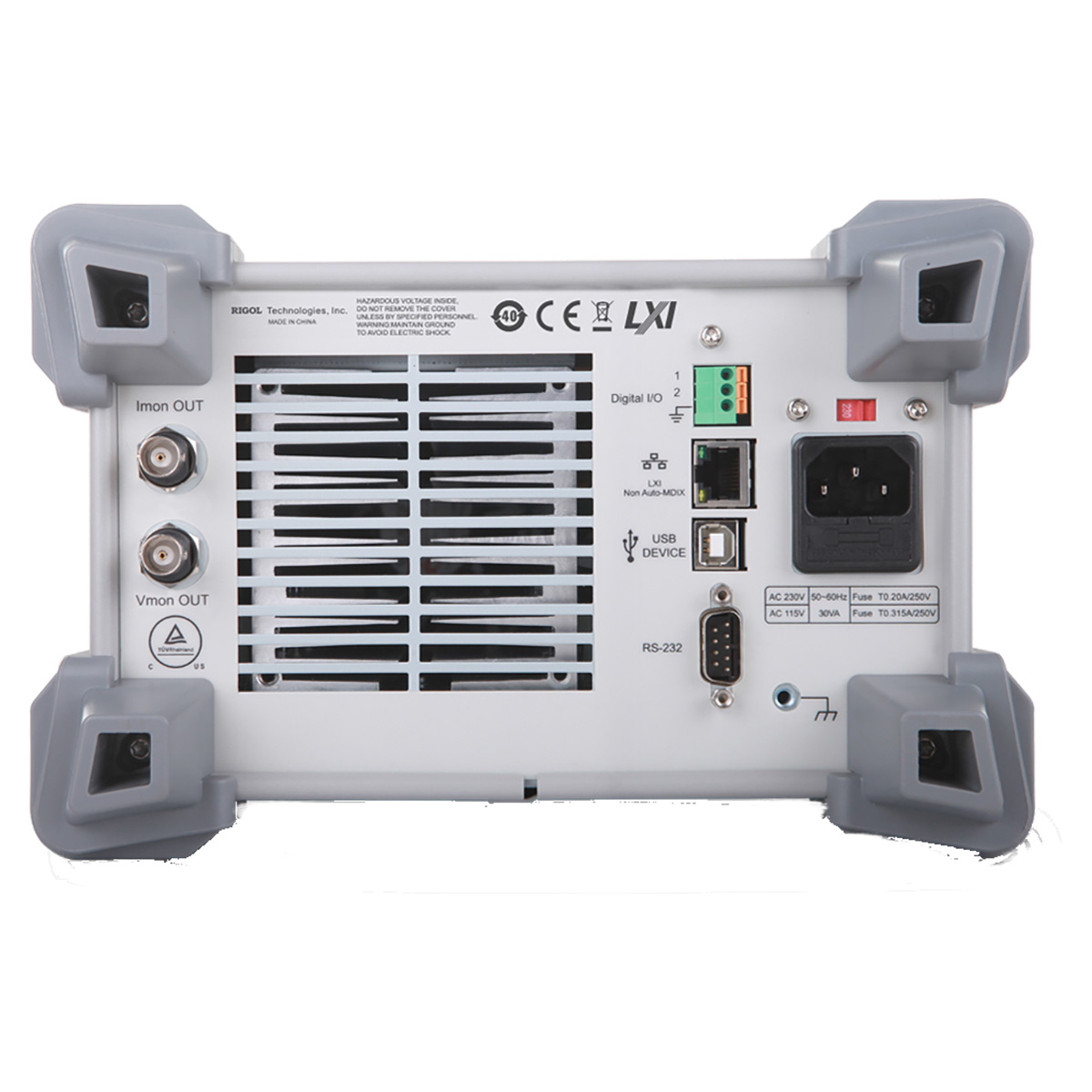

- Предусмотрено подключение внешнего осциллографа для контроля сигналов тока и напряжения через соответствующие выходы. Документировать процесс испытаний позволяет режим автоматической записи журналов во встроенную память "Log Recording".
Особенности

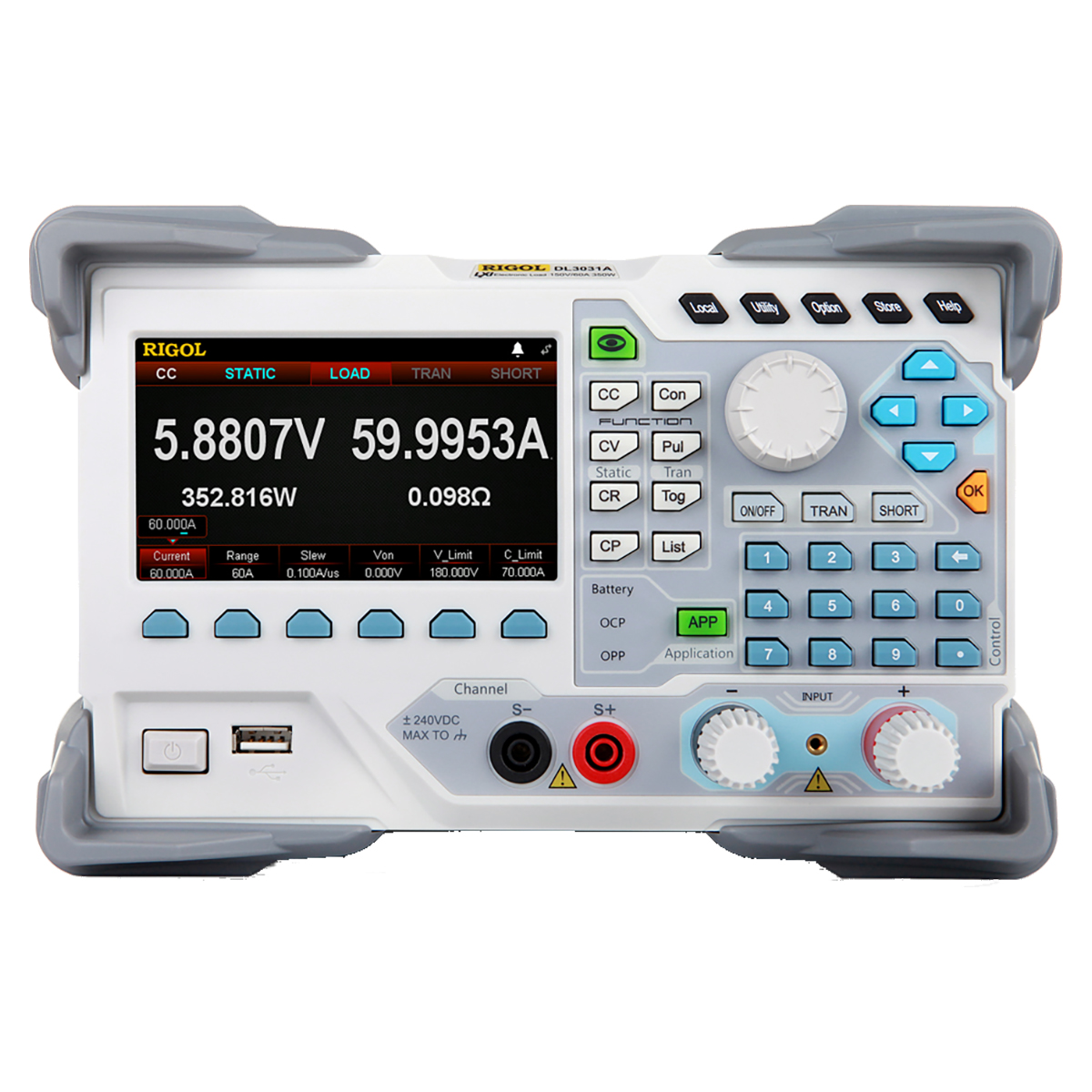

- Наглядность – подобно версиям Advant младших модификаций своей линейки, электронная нагрузка постоянного тока оборудуется цветным дисплеем и органами управления с цветовой дифференциацией кнопочных панелей, в соответствии с функциональным назначением.
- Интеграция в состав испытательных систем обеспечивается за счет наличия расширенного набора интерфейсов: USB, LAN, RS232 и Digital I/O, и доступного опционально переходника USB-GPIB.
- Высокая точность – прибор позволяет регулировать показатели напряжения и силы тока с разрешением 0,1 мВ и 0,1 мА соответственно; для компенсации влияния собственного сопротивления проводников поддерживается режим Sense, с 4-проводным подключением, с зедействованием входов "S+" и "S-" на передней панели.
| Rigol DL3041 | |
|---|---|
| Входное напряжение | 0…200 В |
| Входной ток | 0…70 A |
| Мощность поглощения | 450 Вт |
| CC режим | |
| Диапазон | 0…7 A / 0…70 A |
| Разрешение | 1 мA |
| Погрешность | ±(0.05%+0.05%FS) |
| CV режим | |
| Диапазон | 0…15 В / 0…150 В |
| Разрешение | 1 мВ / 5 мВ |
| Погрешность | ±(0,05% + 0,025% полн. шкалы) |
| CR режим | |
| Диапазон | 0,08…15 Ом (Uвх < 8 В) / 2 Ом…15 кОм |
| Разрешение | 2 мA/Vsense |
| Погрешность | Vin/Rset*(0.2%)+0.2%IFS |
| CP режим | |
| Диапазон | 0…200 Вт |
| Разрешение | 100 мВт |
| Непрерывный режим (Con) | |
| Частотный диапазон | 0,001 Гц…30 кГц |
| Разрешение по частоте | 0,8% |
| Погрешность | ±0,5% |
| Скорость изменения тока | |
| Диапазон | 0,001…0.5 A/мкс |
| Разрешение | 0,001 A/мкс |
| Погрешность | 5% + 10 мкс |
| Измерение тока | |
| Диапазон | 0…70 A |
| Разрешение | 0,1 мA |
| Погрешность | ±(0,05% + 0,05% полн. шкалы) |
| Измерение напряжения | |
| Диапазон | 0…200 В |
| Разрешение | 1 мВ |
| Погрешность | ±(0,05% + 0,02% полн. шкалы) |
| Измерение сопротивления | |
| Диапазон | 0,08 Ом…15 кОм |
| Разрешение | 2 мA/Vsense |
| Измерение мощности | |
| Диапазон | 0…450 Вт |
| Разрешение | 100 мВт |
| Стабильность | |
| Ток | ±(0,01% ± 10 мА) |
| Напряжение | ±(0,01% ± 10 мВ) |
| Входное сопротивление | 350 кОм |
| Интерфейсы | USB Host / USB Device, RS-232; LAN, Digital I/O, GPIB – опции |
| Дисплей | ЖК 4,3" TFT |
| Напряжение питания | 115 Вac ±10%, 230 Вac ±10% макс: 250 Вac |
| Макс. мощность потребления | <30 ВА |
| Температура хранения | -40…70 °C |
| Рабочая температура | 0…40 °C |
| Относительная влажность | 5…80% RH |
| Высота установки | ниже 2000 м |
| Габаритные размеры | 239×157×442 мм |
| Вес | 7,8 кг |
