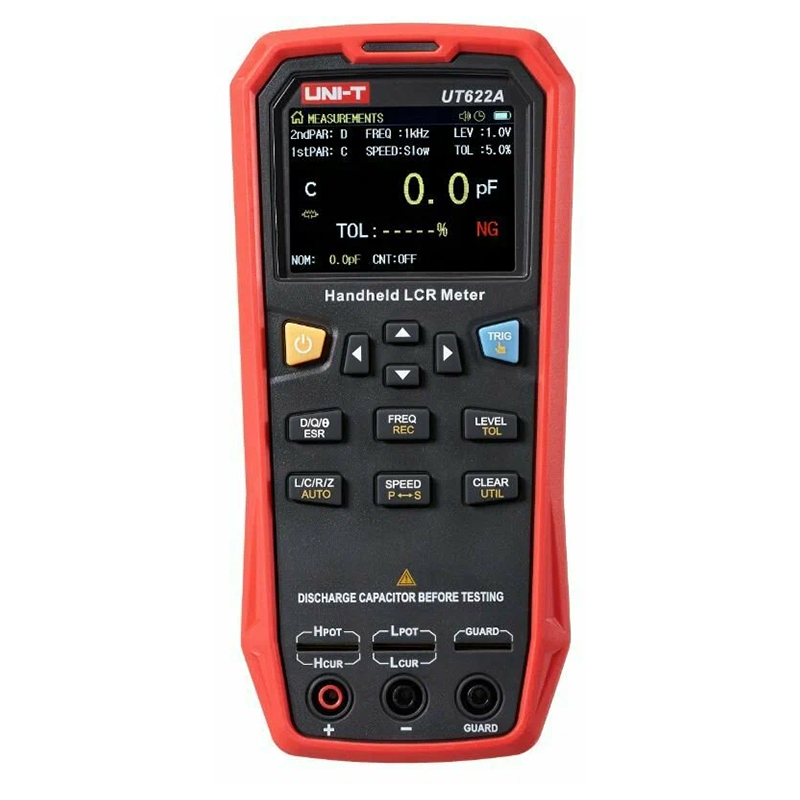

UNI-T UT622A — это ручной измеритель индуктивности, емкости и сопротивления, разработанный для точной диагностики пассивных компонентов в электронике, радиотехнике и промышленном оборудовании. Прибор оснащен 2,8-дюймовым цветным TFT-дисплеем, пятиразрядным отображением результатов и поддерживает измерения на частотах 100 Гц, 120 Гц, 1 кГц и 10 кГц, что позволяет оценивать параметры компонентов в условиях, приближенных к реальным рабочим режимам.
Ключевые преимущества
- Точность измерений до 0,1% при оптимальных условиях
- Тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц
- Уровни тестового сигнала: 0,1 В, 0,3 В, 1,0 В
- Автоматическая идентификация типа компонента (L/C/R/Z)
- Режим допускового контроля с звуковой и визуальной сигнализацией
Режимы работы
Радиоизмерительный прибор поддерживает несколько методов подключения.
Трехпроводной — для базовых измерений с использованием щупов с "крокодилами"
Четырехпроводной (метод Кельвина) — для высокоточных измерений низкоомных резисторов и малых индуктивностей
Функционал
UNI-T UT622A оснащен функцией записи данных, статистического анализа и быстрой установки нуля в разомкнутой и короткозамкнутой цепи, что повышает точность измерений. Режим допускового контроля позволяет задать номинальное значение и отклонение, после чего прибор автоматически сортирует компоненты на "годные" и "брак". Звуковое оповещение ускоряет процесс отбраковки при массовой проверке.
Устройство питается от встроенного литий-полимерного аккумулятора (3,7 В, 1800 мА·ч) или от внешнего адаптера, что обеспечивает до 8 часов автономной работы. Корпус компактный и удобный для переноски, а интерфейс интуитивно понятен даже для начинающих пользователей. Этот прибор идеально подходит для сервисных центров, лабораторий и радиолюбителей, которым важна точность, скорость и надежность.
| Измерительная частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц |
|---|---|
| Уровень тестового сигнала | 0,1 В (скв.), 0,3 В (скв.), 1 В (скв.) |
| Выходной импеданс | 100 Ом |
| Измеряемые параметры | основные: L/C/R/Z дополнительные: D/Q/θ/ ESR |
| Автоматическое измерение LCR | есть |
| Тестовые входы | разъемы для 3-терминального тестирования, гнезда для 5-терминального тестирования |
| Скорость измерения | быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с) |
| Выбор предела измерения | автоматический/фиксированный |
| Диапазон допуска | 1 % - 20 % |
| Режимы тестирования цепей | последовательный/параллельный режим |
| Функция проверки | короткое замыкания / разомкнутая цепь |
| Интерфейс обмена данными | mini-USB |
| Световая индикация допуска | годен (pass): зеленый светодиод; не годен (fail): красный светодиод |
| Число отсчетов дисплея | 99999 |
| Минимальное разрешение | 0,0001 |
| Максимальная точность | 0,1 % |
| L | 0,001 мкГн … 99.999 Гн |
| C | 0,001 пФ … 99,999 мФ |
| Z/R | 0,0001 Ом … 9,9999 МОм |
| ESR | 0,01 мОм … 999,99 Ом |
| D | 0,0001 … 9,9999 |
| Q | 0,0001 … 99999 |
| θ | -179.9° … 179.9° |
| DCR | - |
| Питание | Li-Pol аккумулятор 3,7 В, 1800 мА*ч |
| Дисплей | 2,8-дюймовый ЖК-дисплей типа TFT, разрешение 320 х 240 |
| Размеры изделия (ШхВхГ) | 93 мм х 192 мм х 44 мм |
| Вес | 420 г |
