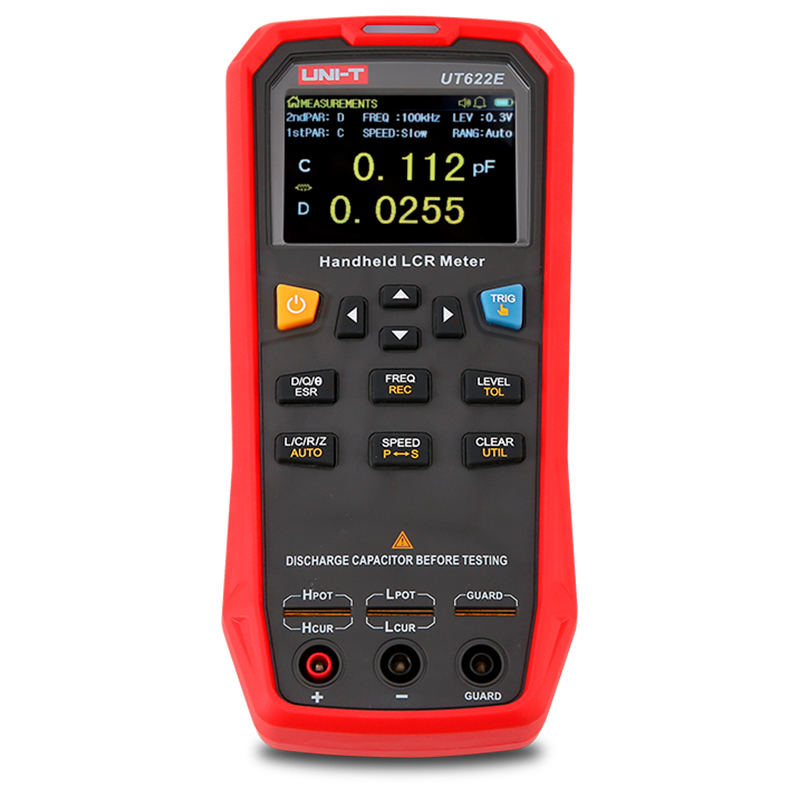

UNI-T UT622E — это высокоточный ручной измеритель индуктивности, емкости и сопротивления, разработанный для профессиональной диагностики пассивных компонентов в электронике, промышленной автоматике, телекоммуникациях и научных лабораториях. Прибор представляет собой усовершенствованную версию модели UT622A и отличается наличием функции измерения сопротивления постоянному току (DCR), что делает его незаменимым при анализе обмоток трансформаторов, дросселей, электродвигателей и других индуктивных элементов, где активное сопротивление напрямую влияет на эффективность и тепловыделение.
Ключевые преимущества
- Точность измерений до 0,1% при оптимальных условиях
- Пять тестовых частот: 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц
- Функция DCR (сопротивление постоянному току) с фиксированным уровнем сигнала 1 В
- Четырехпроводной метод измерения (метод Кельвина) для исключения влияния сопротивления проводов
- Цветной TFT-дисплей 2,8 дюйма с разрешением до 5 разрядов
Радиоизмерительный прибор поддерживает автоматическую идентификацию типа компонента (L/C/R/Z/DCR) и выбор эквивалентной схемы (последовательная или параллельная), что значительно упрощает работу с неизвестными или не маркированными элементами. Прибор позволяет измерять не только основные параметры, но и дополнительные характеристики: добротность (Q), тангенс угла потерь (D), эквивалентное последовательное сопротивление (ESR), фазовый угол (θ) и реактивное сопротивление (X).
Особое внимание уделено удобству при массовой проверке компонентов. Режим допускового контроля (Tolerance Mode) позволяет задать номинальное значение и допуск (в процентах), после чего прибор автоматически сортирует элементы на "годные" и "брак" с визуальной и звуковой индикацией. Это особенно полезно на производственных линиях, в сервисных центрах и при ремонте сложной техники.

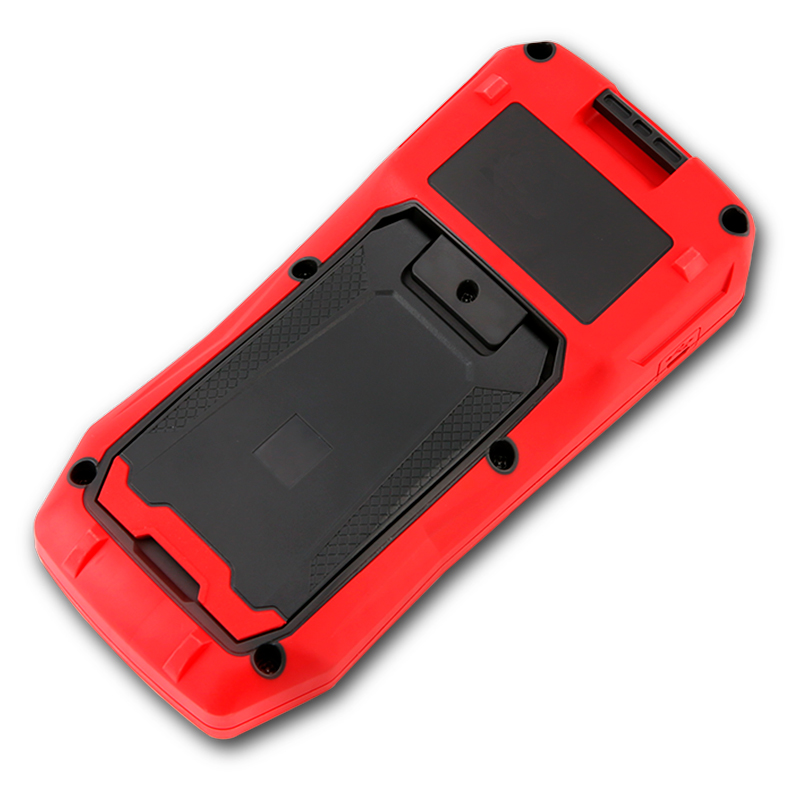

Питание осуществляется от встроенного литий-полимерного аккумулятора (3,7 В, 1800 мА·ч) или от внешнего адаптера, что обеспечивает до 8 часов автономной работы. Корпус компактный, ударопрочный и удобен для переноски.
| Измерительная частота | 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|---|---|
| Уровень тестового сигнала | 0,1 В (скв.), 0,3 В (скв.), 1 В (скв.) |
| Выходной импеданс | 100 Ом |
| Измеряемые параметры | основные: L/C/R/Z/DCR дополнительные: D/Q/θ/ ESR |
| Автоматическое измерение LCR | есть |
| Тестовые входы | разъемы для 3-терминального тестирования, гнезда для 5-терминального тестирования |
| Скорость измерения | быстро (20 раз/с), средне (5 раз/с) или медленно (2 раз/с) |
| Выбор предела измерения | автоматический/фиксированный |
| Диапазон допуска | 1 % - 20 % |
| Режимы тестирования цепей | последовательный/параллельный режим |
| Функция проверки | короткое замыкания / разомкнутая цепь |
| Интерфейс обмена данными | mini-USB |
| Световая индикация допуска | годен (pass): зеленый светодиод; не годен (fail): красный светодиод |
| Число отсчетов дисплея | 99999 |
| Минимальное разрешение | 0,0001 |
| Максимальная точность | 0,1 % |
| L | 0,001 мкГн … 99.999 Гн |
| C | 0,001 пФ … 99,999 мФ |
| Z/R | 0,0001 Ом … 9,9999 МОм |
| ESR | 0,01 мОм … 999,99 Ом |
| D | 0,0001 … 9,9999 |
| Q | 0,0001 … 99999 |
| θ | -179.9° … 179.9° |
| DCR | 0.01 мОм--20.000 МОм |
| Питание | Li-Pol аккумулятор 3,7 В, 1800 мА*ч |
| Дисплей | 2,8-дюймовый ЖК-дисплей типа TFT, разрешение 320 х 240 |
| Размеры изделия (ШхВхГ) | 93 мм х 192 мм х 44 мм |
| Вес | 420 г |
