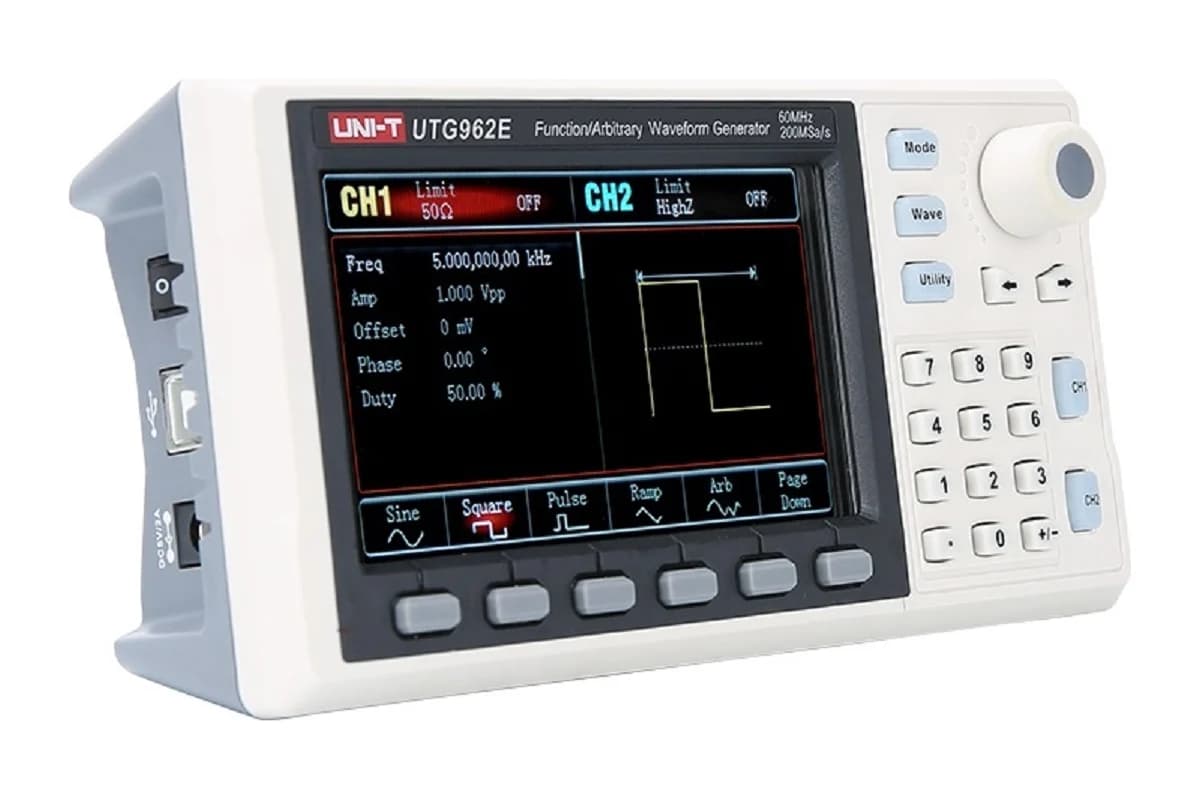

Генератор сигналов UNI-T UTG962E - использует технологию прямого цифрового синтеза для получения точного и стабильного выходного сигнала.
- Это портативный, высокопроизводительный многофункциональный генератор.
- Может генерировать точный, стабильный, чистый выходной сигнал с низким уровнем искажений, прост в эксплуатации, обладает превосходными техническими показателями.
Технические характеристики UNI-T UTG962E
| Количество каналов | 2 |
| Выходная частота | 60 МГц |
| Частота дискретизации | 200 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Форма сигнала | синусоидальная, прямоугольная, линейная, импульсная, шум, постоянный ток, произвольная волна |
| Режимы работы | стробирование выходного сигнала, непрерывная, модуляция, развертка частоты |
| Тип модуляции | AM, FM, PM, FSK, линия, журнал |
| Частотные характеристики | |
| Диапазон частот | 1 Гц – 60 МГц |
| Разрешение | 1 Гц |
| Гармоническое искажение (типичное значение) | условие тестирования выходная частота 0 дБм; постоянный ток 5 МГц: - 60 дБц; постоянный ток 5 – 30 МГц: - 50 дБц; постоянный ток 30 – 60 МГц: - 40 дБц |
| THD (типичное значение) | < 2 % (DC – 20 кГц, 1 Впп) |
| Ложный сигнал (негармоническая волна, типичное значени) | тестирование: выходная мощность 0 дБм; DC – 10 МГц, <- 70 дБц; > 10 МГц <- 70 дБц + 6 дБ |
| Фазовый шум | > 10 МГц: - 125 дБц / Гц |
| Прямоугольный сигнал | |
| Диапазон частот | 1 Гц – 20 МГц |
| Разрешение | 1 Гц |
| Время подъема / спада | < 16 нс (типичное значение, 1 кГц, 1 Впп) |
| Превышение (типично значение) | < 2 % |
| Коэффициент заполнения | 0,1 – 99,99 % (ограничено текущей частотой) |
| Симметрия | 1 нс + 100 частиц на миллион |
| Джиттер (типичный) | < 5 МГц: 2 ppm + 200 пс > 5 МГц: 200 пс |
| Стремительный сигнал | |
| Диапазон частот | 1 Гц – 400 МГЦ |
| Разрешение | 1 Гц |
| Нелинейность | 3 % + 2 мВ |
| Симметрия | 0 – 100 % |
| Пульсация | |
| Диапазон частот | 1 Гц - 20 МГц |
| Разрешение | 1 Гц |
| Длительность импульса | 280 нс |
| Переменный край | 15 нс – 8 с |
| Превышение | < 2 % (типичное значение 1 Впп) |
| Шум Гаусса | |
| Пропускная способность | 60 МГц (- 3 дБ, типичное значение) |
| Смещение по постоянному току | |
| Диапазон (пиковый + переменный ток) | ± 5 В (50 Ом); ± 10 В (высокое сопротивление); |
| Точность смещения | ± 3 % от заданного значения, ± 6% от значения амплитуды +2 мВ |
| Произвольная волна | |
| Диапазон частот | 1 Гц – 10 МГц |
| Разрешение | 1 Гц |
| Длина сигнала | 4 кптс |
| Вертикальное разрешение | 14 бит |
| Отбор проб | 200 МСа / с |
| Минимальное время подъема / спуска | < типичное значение 20 нс |
| Память | 24 формы сигнала |
| Выходные характеристики | |
| Диапазон амплитуды | < 10 МГц: 1 мВпп – 10 Впп (50 Ом); < 60 МГц: - 1 мВпп – 5 Впп (50 Ом) |
| Точность (синусоидальная волна 1 кГц) | ± (3 % от заданного значения + 2 мВпп) |
| Амплитуда | условия тестирования: типичное значение (синусоидальная волна, 2 мВпп); < 100 МГц: ± 0,1 дБ; < 60 МГЦ: ± 0,3 дБ |
| Выходная форма сигнала | |
| Импеданс | 50 Ом, типичное значение |
| Изоляция | максимальное напряжение 42 В |
| Защита | защита канала |
| Типы модуляции | |
| Модуляция AM | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Источник | внутренний |
| Модулирующий сигнал | синус, прямоугольный, наклонный, шум, произвольная форма |
| Частота модуляции | 2 мГц - 200 кГц |
| Глубина модуляции | 0 – 120 % |
| Модуляция PM | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Волна модуляции | синус, прямоугольный, наклонный, шум, произвольная форма |
| Частота модуляции | 1 Гц – 200 кГц |
| Отклонение фазы | 0 – 360° |
| Модуляция FSK | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Источник | внутренний / внешний |
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
| Частота модуляции | 2 мГц - 100 кГц |
| Частотная развертка | |
| Несущая | синус, прямоугольный, наклонный, произвольная форма |
| Тип | линейный и логарифмический |
| Синхронизация | |
| Выходной уровень | совместимость TTL |
| Выходная частота | 1 Гц – 2 МГц (50 Ом, типичное значение) |
| Триггерный вход | |
| Входной уровень | совместимость TTL |
| Входное сопротивление | > 10 кОм, муфта постоянного тока |
| Счетчик частоты | |
| Входной уровень | совместимость с TTL |
| Диапазон входной частоты | 100 МГц = 100 МГЦ |
| Точность | 51 ппм / мин |
| Частотное разрешение | 7-значный |
| Общие характеристики | |

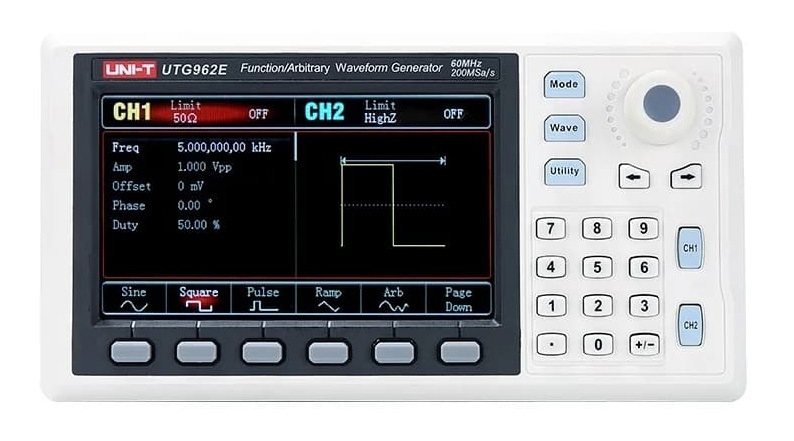

| Дисплей | 4.3 дюйма TFT ЖК-дисплей, 480×272 |

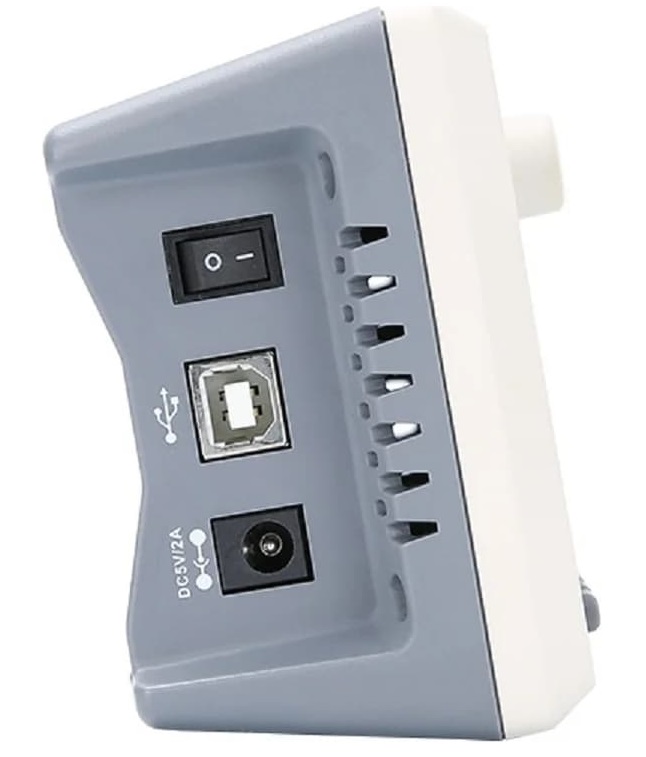

| Источник питания | 5 В постоянного тока, 2 А |
| Потребляемая мощность | менее 10 Вт |
| Рабочая температура | + 10 ℃ - + 40 ℃ |
| Температура хранения | -20 ℃ - + 60 ℃ |
| Охлаждение | пассивное |
| Габариты | 172 × 90 × 68 мм |
| Вес нетто | 330 г |
| Вес брутто | 816 г |
| Комплектация | генератор сигналов UNI-T UTG962E – 1 шт |
| кабель питания – 1 шт BNC кабель с зажимом типа «крокодил» – 1 шт BNC-кабель – 1 шт инструкция по эксплуатации – 1 шт |
|
Характеристики
Производитель
UNI-Trend Technology (Hong Kong) Limited, Китай
Бренд
UNI-T
Вес
1 штука весит 0,815 килограмма.
Тип товара
Генератор сигналов
Гарантия
1 год
Частота дискретизации
200 Мвыб/с
Количество каналов
2
Max выходная частота
60 МГц
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
