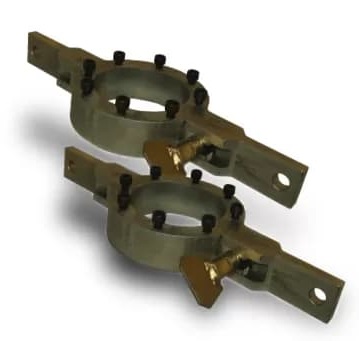

Хомут (вайма) ПС-240У (ПС120А,ПС160Д, ПСВ-210А, ПС210В, ПС240А) Энергомаш 18115-050240

Хомут (вайма) ПС-240У (ПС120А,ПС160Д, ПСВ-210А, ПС210В, ПС240А) Энергомаш 18115-050240 - предназначен для замены дефектных изоляторов на подвесных и натяжных гирляндах высоковольтных линий ВЛ.
Хомут (вайма) ПС-240У является универсальным приспособлением и позволяет совместно со сменными матрицами производить замену таких изоляторов, как ПС-11, ПС-120А, ПС-160Д, ПСВ-160А, ПС-210В, ПСВ-210А и ПС-240А.

Перечень сменных матриц для хомут (вайма) ПС-240У:

• Матрица хомут (вайма) ПС-120А
• ПС-11; ПС-120А
• Матрица хомут (вайма) ПС-160
• ПС-160Д; ПСВ-160А
• Матрица хомут (вайма) ПСВ-210А
• ПСВ-210А
• Матрица хомут (вайма) ПС-210В
• ПС-210В
• Матрица хомут (вайма) ПС-240А
• ПС-240А

Принцип работы:

• На Хомут (вайма) ПС-240У крепится при помощи специальных высокопрочных болтов (класс прочности 12.9) необходимая матрица.
• Матрицы имеют дополнительную буквенную маркировку: "В"- верхний изолятор, "Н" - нижний изолятор.
• Хомуты, согласно маркировке на матрицах, устанавливаются на шапки неповрежденных изоляторов, ограничивающих участок с дефектными изоляторами в гирлянде.
• При помощи винтовых стяжек марок СВ-25 или СВ-50, отличающихся грузоподъёмностью, соединённых с хомутами скобами типа СК, путём сжатия, снимается нагрузка с участка с дефектными изоляторами и производится замена.
• Винтовые стяжки подбираются исходя из грузоподъемности вайм. Для вайм с рабочей нагрузкой до 50,0 кН достаточно двух винтовых стяжек СВ-25 грузоподъемностью 25,0 кН.

Комплект поставки:

• Хомут (вайма) ПС-240У - 2шт.
• Специальные болты - 16шт.
• Паспорт изделия - 1шт.
