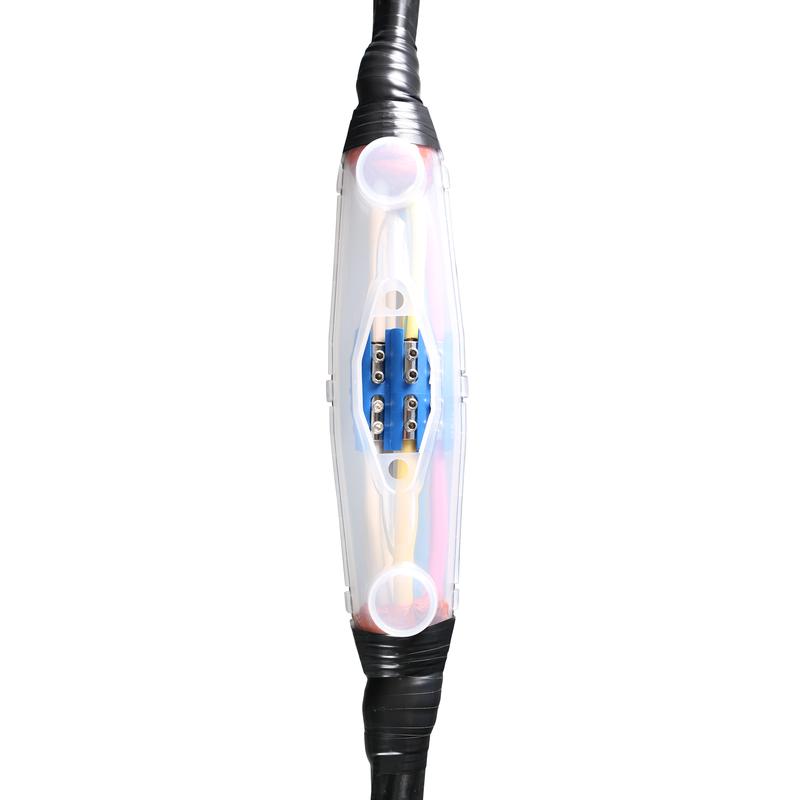

Муфта кабельная заливная соединительная МКС(б)-3(Б) КВТ арт. 102652 — предназначена для соединения силовых кабелей с пластмассовой изоляцией (ПВХ/СПЭ), на напряжение до 1 кВ.
- Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
- Также для соединения жил возможно использование гильз под опрессовку
- В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
- Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
- Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
- Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
- Полная герметичность соединения за счет использования гидрофобного компаунда
- Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
- Время застывания компаунда при комнатной температуре не более 2 часов
Состав муфты:
- двухкомпонентный быстрозастывающий полиуретановый компаунд
- пластиковый прозрачный корпус
- блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
- пружины постоянного давления ППД (в муфтах на броню МКС(б))
- проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
- лента-герметик
- изоляционная лента ПВХ
- наждачная бумага
- латексные защитные перчатки монтажника
Выпускается по ТУ 3599-057-97284872-2014
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: соединительная
- Технология монтажа: заливная
- Рабочее напряжение, до (кВ): 1
- Сечение жил, мм²: 35; 50; 70
- Количество жил в кабеле: 3, 4, 5
- Изоляция кабеля: пластмассовая
- Тип установки: в кабельных каналах и грунте
- Тип кабеля: с броней
- Комплектация: с блоком соединителей КСМ
- Температура эксплуатации, ˚С: -50...+50
- Марки монтируемых кабелей: (А)ВВГ/ NYM/ (А)ПвВГ/ (А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 2,84 килограмма.
Тип товара
Кабельные минимуфты
Подгруппа товара
МКС КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
1
Серия
МКС
Товарная позиция
МКС(б)-3(Б)
Тип кабеля
с броней
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
35
Max сечение жил, кв.мм
70
Количество жил
3. 4. 5
Тип установки
в кабельных каналах и грунте
Комплектация муфты
с блоком соединителей КСМ
Тип муфты
соединительная
Страна производства
РОССИЯ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
