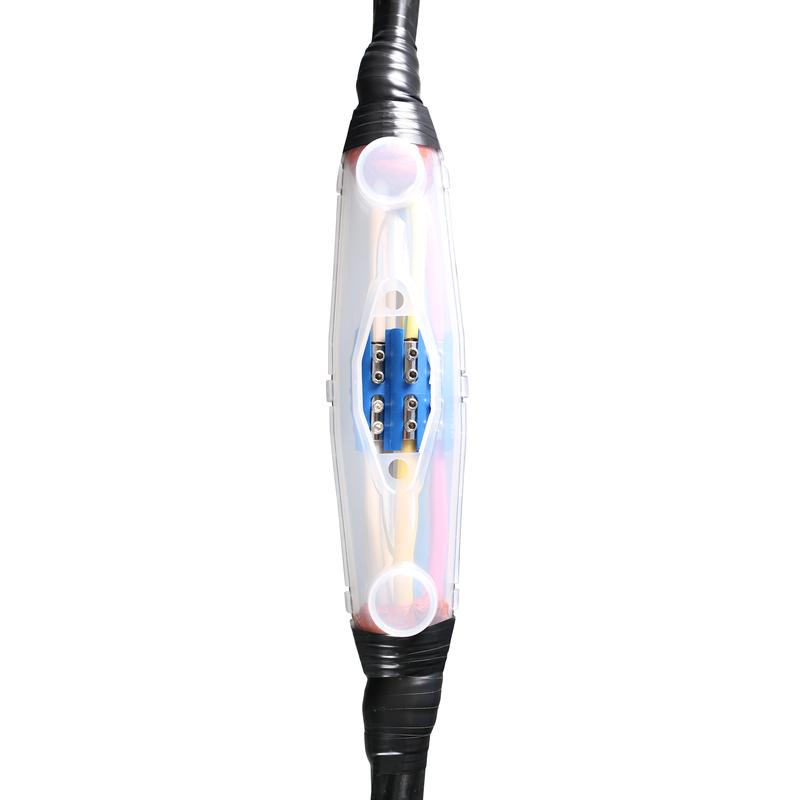

78562 Муфта заливная МКС(б)-2 (КВТ)

Муфта заливная МКС(б)-2 (КВТ) арт. 78562 - предназначена для соединения силовых кабелей с пластмассовой изоляцией (ПВХ/СПЭ), на напряжение до 1 кВ.

• Для соединения жил в комплекте муфт с буквой (Б) содержится изолированный блок соединителей КСМ
• Также для соединения жил возможно использование гильз под опрессовку
• В качестве изоляционного и герметизирующего вещества используется двухкомпонентный самоотвердевающий полимерный компаунд
• Полимерный компаунд поставляется в отдельных секциях прочной полиэтиленовой упаковки с разделителем. При монтаже разделитель снимается и компаунды тщательно перемешиваются перед заливанием в корпус муфты
• Не требуют использования открытого пламени для монтажа и могут применяться в местах с особыми требованиями к пожаро- и взрывобезопасности
• Прозрачный корпус муфты обеспечивает визуальный контроль за равномерным заполнением всех междужильных пустот
• Полная герметичность соединения за счет использования гидрофобного компаунда
• Рекомендуемая температура смешивания, заливки и застывания компаунда не ниже плюс 10°C
• Время застывания компаунда при комнатной температуре не более 2 часов

Состав муфты:

• двухкомпонентный быстрозастывающий полиуретановый компаунд
• пластиковый прозрачный корпус
• блок соединителей КСМ в полимерном корпусе (обозначается буквой (Б))
• пружины постоянного давления ППД (в муфтах на броню МКС(б))
• проводник заземления гибкий, медный, изолированный (ПВ-3 или аналоги) (в муфтах на броню МКС(б))
• лента-герметик
• изоляционная лента ПВХ
• наждачная бумага
• латексные защитные перчатки монтажника

Выпускается по ТУ 3599-057-97284872-2014
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: соединительная
• Технология монтажа: заливная
• Рабочее напряжение, до (кВ): 1
• Сечение жил, мм²: 6; 10; 16; 25
• Количество жил в кабеле: 5,3,4
• Изоляция кабеля: пластмассовая
• Тип установки: в кабельных каналах и грунте
• Тип кабеля: с броней
• Комплектация: без блока соединителей КСМ
• Температура эксплуатации, ˚С: -50...+50
• Марки монтируемых кабелей: (А)ВВГ/ NYM/ (А)ПвВГ/ (А)ВБбШв/ (А)ПвБбШв/ (А)ПвБбШп
