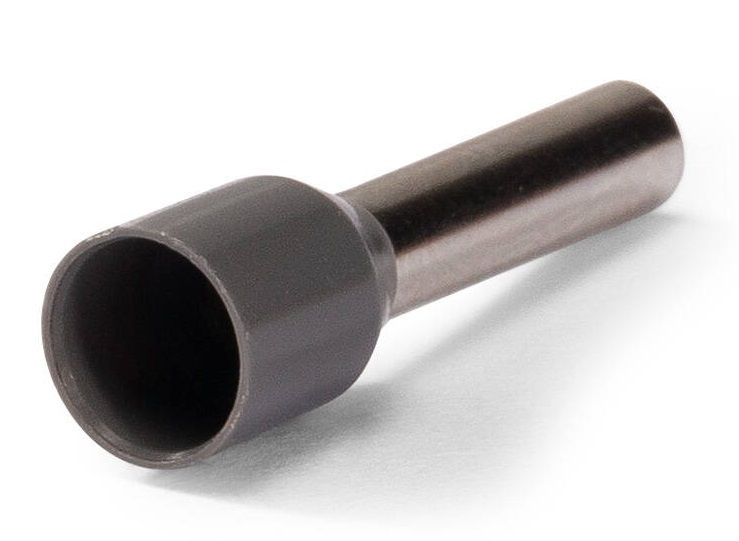

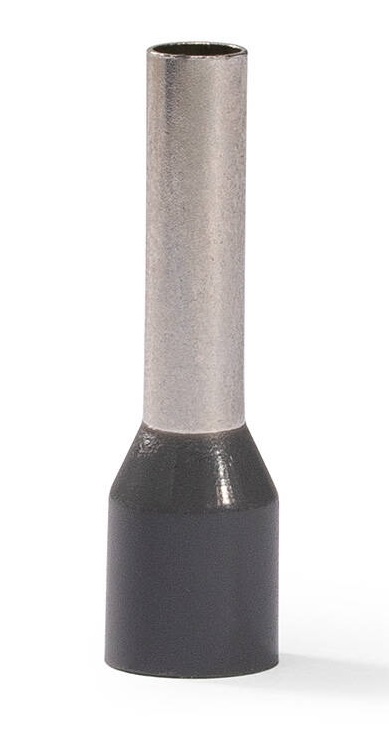

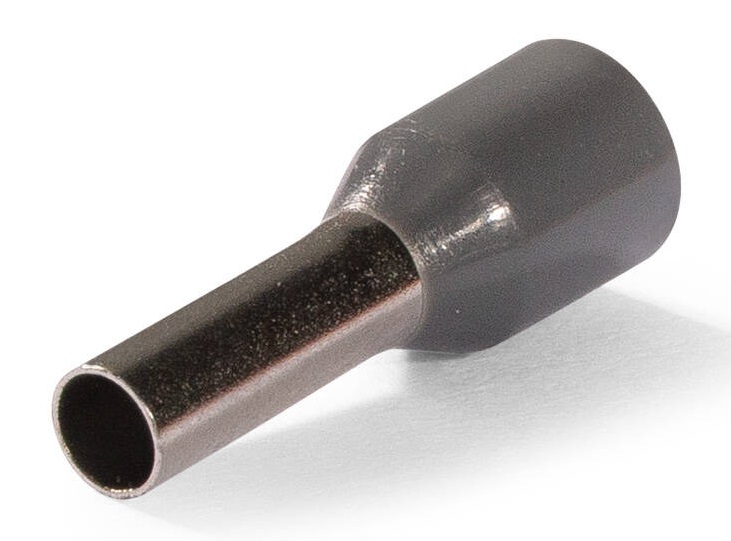

Наконечник штыревой втулочный изолированный НШВИ 4.0-12 серия ЕВРО (КВТ) арт. 103205 - предназначен для оконцевания методом опрессовки гибких многопроволочных медных проводников сечением 4мм². Трансформирует концы многожильных проводов в монолитные штифты. Монтаж одного провода.
- Изготовлены по передовой европейской технологии, аналогично тому, как производятся втулочные наконечники ведущими немецкими компаниями «GLW», «Weidmuller» и «Z+F». Изолирующие манжеты отливаются непосредственно вокруг медных втулок в многопозиционных пресс-формах термопластавтоматов
- Благодаря современной технологии, НШВИ серии «ЕВРО», отлитые на термопластавтоматах, обладают прецизионной Easy-Entry формой без «швов», ступенек и задиров. Наконечники серии «ЕВРО» рекомендованы для автоматических и полуавтоматических машин для опрессовки втулочных наконечников
- Для монтажа одного провода
- Предназначены для оконцевания методом опрессовки гибких многопроволочных медных проводников. Трансформируют концы многожильных проводов в монолитные штифты
- Современная альтернатива обязательному облуживанию концов многожильных проводников при подсоединении к клеммам
- Размеры изолированных манжет и втулок наконечников НШВИ рассчитаны для монтажа одного проводника соответствующего сечения
- Материал коннектора: медь марки М1
- Покрытие коннектора: электролитическое лужение
- Материал изоляции: полипропилен. Не содержит галогенов
- Цвет изолирующих манжет НШВИ серии «ЕВРО» выполнен в соответствии с цветовой маркировкой DIN 46228, часть 4
- Прецизионная форма манжеты вокруг медной втулки, тип «Easy Entry», облегчает заведение многожильного провода в наконечник
Технические характеристики:
- Тип коннектора: наконечник втулочный
- Особенности конструкции: Easy Entry
- Рабочее напряжение, до (кВ): 0.69
- Материал жилы: медь
- Сечение жилы, мм²: 4
- Класс гибкости жилы: 3,4,5,6
- Материал контактной части: медь
- Покрытие контактной части: лужение
- Длина контактной части, мм: 12
- Наличие изоляции: есть
- Материал изоляции: полипропилен
- Цветовой стандарт изоляции: DIN 46228
- Цвет изоляции: серый
- Температурная стойкость изоляции, ˚С: 105
- Технология монтажа: опрессовка
Характеристики
Общая длина (Од), мм
19.7
Покрытие
луженый
Изоляция (материал)
полипропилен
Сечение, кв.мм
4
Внутренний диаметр (d1), мм
2.8
Наружный диаметр (D), мм
4.6
Тип упаковки
п/э пакет zip-lock
Количество в наборе/упаковке, шт
100
Цвет изоляции
серый
Длина рабочей части, мм
12
Форма наконечника
втулочный
Серия
КВТ НШВИ ЕВРО
Сечение min/max, кв.мм
4
Тип товара
Наконечник штыревой втулочный для проводов
Материал
медь (Cu)
Подгруппа товара
НШВИ наконечник штыревой втулочный ЕВРО КВТ
Вес
1 штука весит 3,647 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
