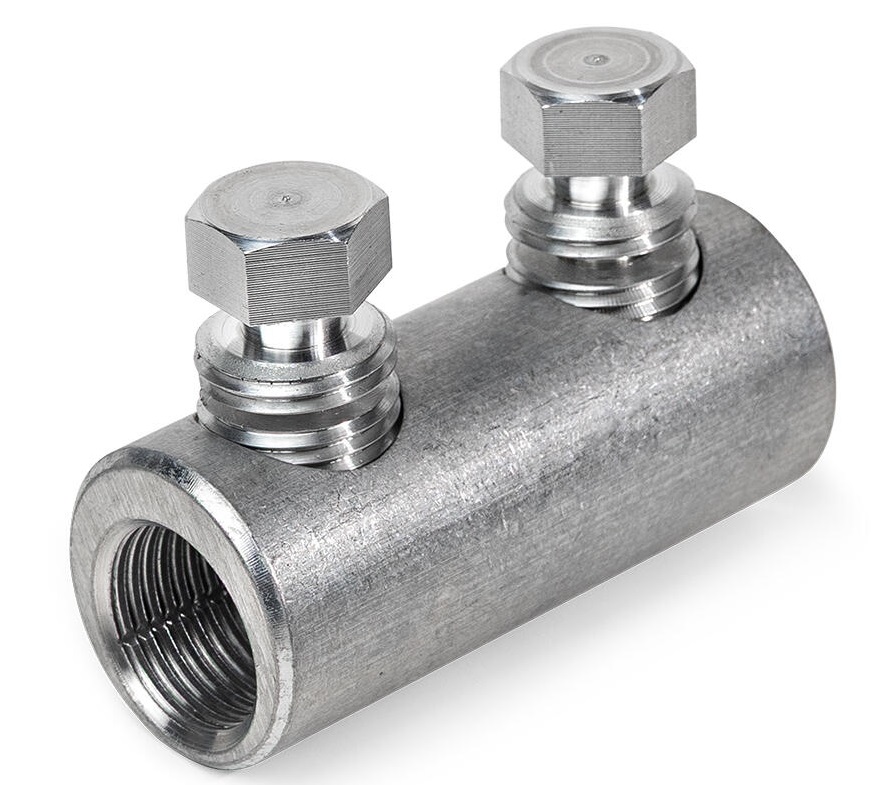

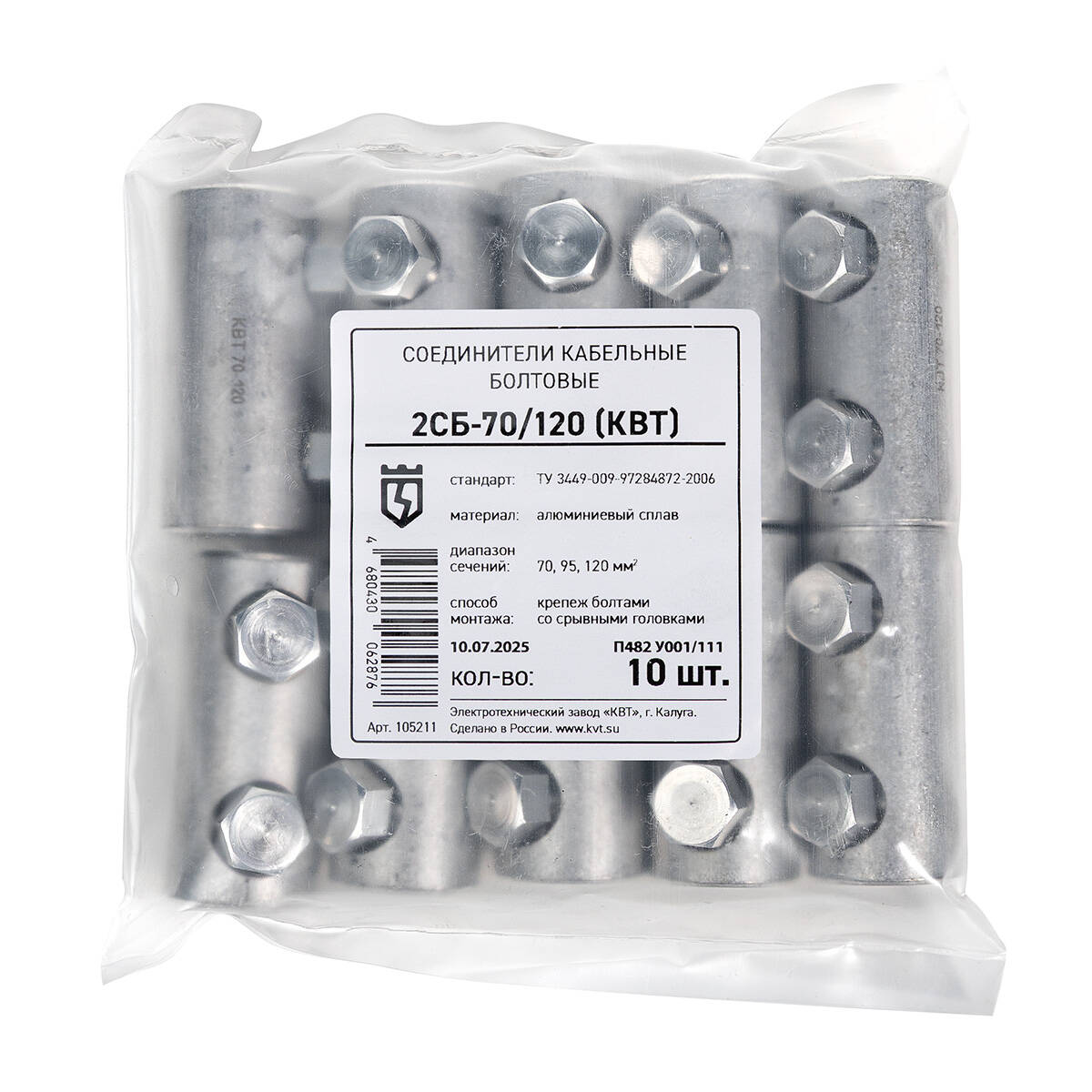

Соединитель болтовой 2СБ-70/120 (КВТ) 105211 - предназначен для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных.
- Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
- Рядное расположение болтов на корпусе соединителя
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Рабочее напряжение: до 1/10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
- На каждом соединителе выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Инструмент для монтажа: набор НМБ-6 (КВТ)
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
- Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт.
Технические характеристики:
- Тип коннектора: соединитель болтовой
- Особенности конструкции:Рядное расположение болтов, Эксцентриковое отверстие под жилу
- Рабочее напряжение, до (кВ): 1
- Материал жилы: алюминиевый сплав, алюминий, медь
- Сечение жилы, мм²: 70, 95, 120
- Класс гибкости жилы: 1,2,3,4,5,6
- Материал контактной части: алюминиевый сплав
- Покрытие контактной части: без покрытия
- Размер крепёжного болта: М10
- Технология монтажа: срывные болты
Характеристики
Общая длина (Од), мм
66
Покрытие
без покрытия
Сечение, кв.мм
120
Внутренний диаметр (d1), мм
17
Наружный диаметр (D), мм
27
Размер крепёжного болта (M)
10
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
70-120
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые 2СБ КВТ
Вес
1 штука весит 0,073 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
