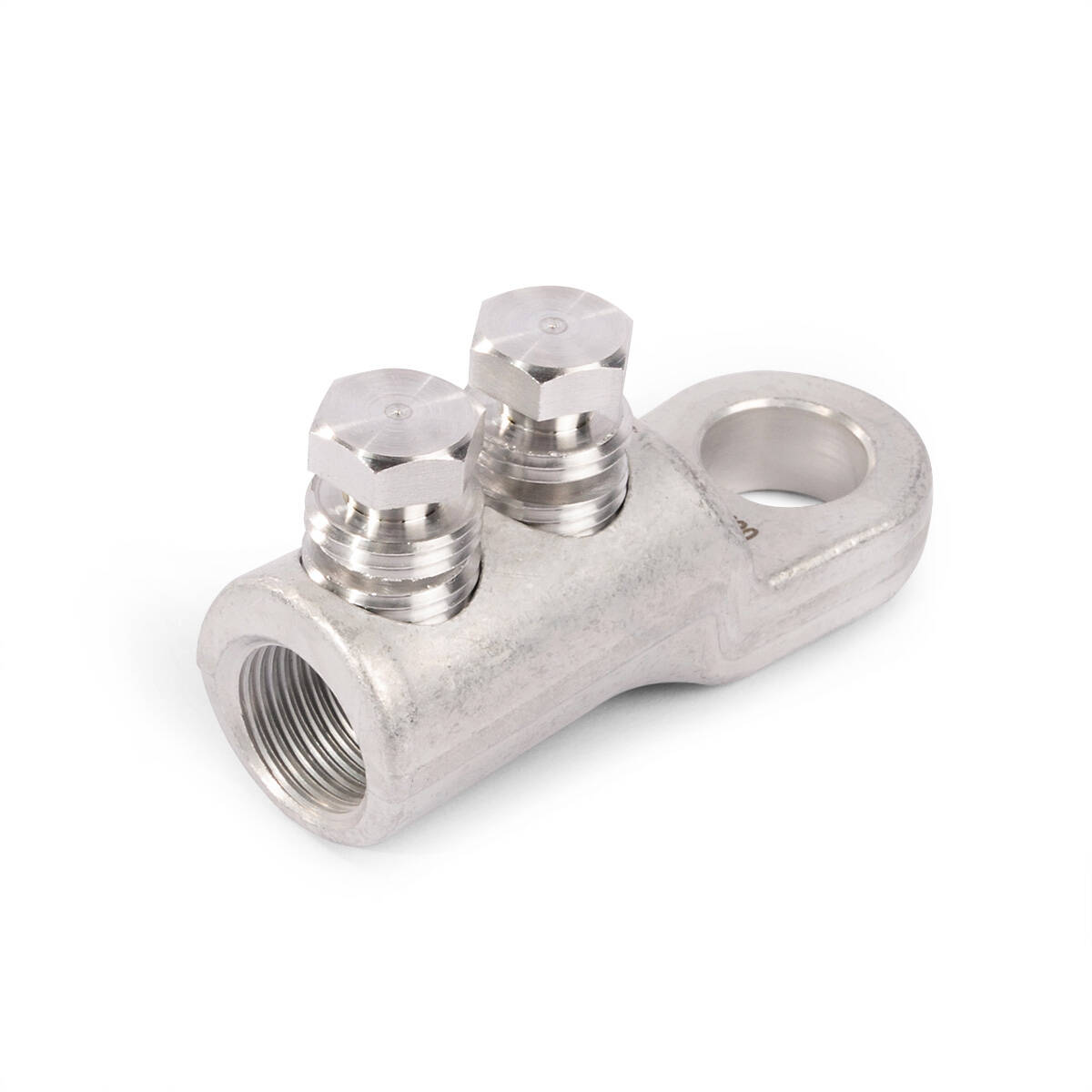

Наконечник болтовой 2НБ-70/120-17 КВТ 92054 — предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 92054:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 1 кВ
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Лопатка смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Сечение: 70—120 мм2
- Количество болтов: 2
- Общая длина (L): 82 мм
- Длина лопатки (L1): 31,5 мм
- Диаметр отверстия (D): 17 мм
- Внутренний диаметр (d1): 17 мм
- Внешний диаметр (d): 27 мм
- Размер срывного болта (N): 17 мм
- Размер крепежного: M16
- Толщина лопатки (S): 12 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,082 килограмма.
Тип товара
Болтовой наконечник
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые 1НБ/2НБ КВТ
Гарантия
5 лет
Общая длина (Од), мм
82
Покрытие
без покрытия
Сечение, кв.мм
120
Внутренний диаметр (d1), мм
17
Наружный диаметр (D), мм
27
Размер крепёжного болта (M)
16
Ширина фланца (B), мм
12
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
70-120
Страна производства
РОССИЯ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
