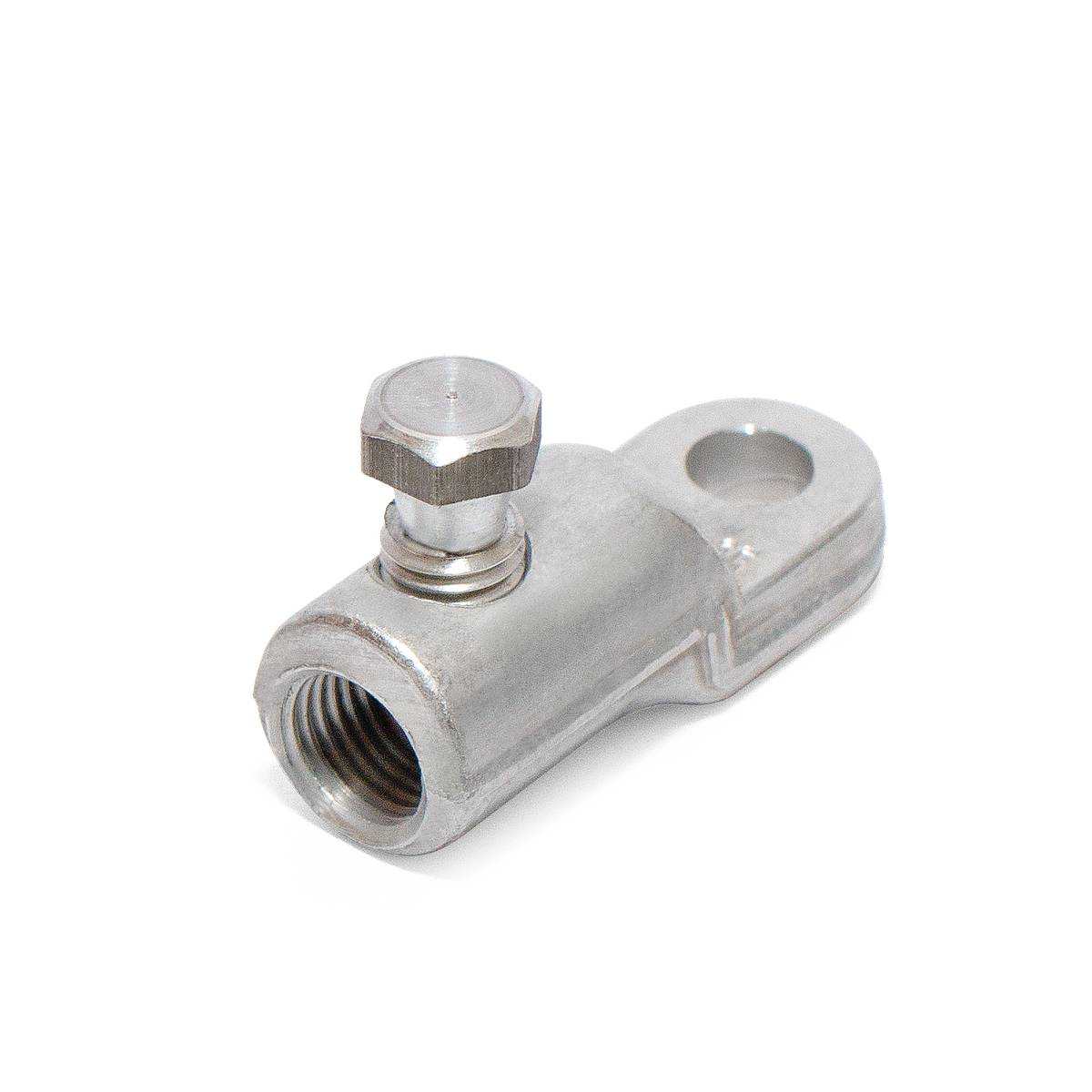

Наконечник болтовой 1НБ-10/25 КВТ 65908 — предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 65908:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 1 кВ
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Лопатка смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Сечение: 10—25 мм2
- Количество болтов: 1
- Общая длина (L): 38 мм
- Длина лопатки (L1): 15.2 мм
- Диаметр отверстия (D): 6.4 мм
- Внутренний диаметр (d1): 8 мм
- Внешний диаметр (d): 13 мм
- Размер болта (N): 8 мм
- Толщина лопатки (S): 6 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,01 килограмма.
Тип товара
Болтовой наконечник
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые 1НБ/2НБ КВТ
Гарантия
5 лет
Общая длина (Од), мм
38
Покрытие
без покрытия
Сечение, кв.мм
25
Внутренний диаметр (d1), мм
8
Наружный диаметр (D), мм
13
Размер крепёжного болта (M)
8
Диаметр отверстия (d2), мм
6.4
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
10-25
Страна производства
РОССИЯ
