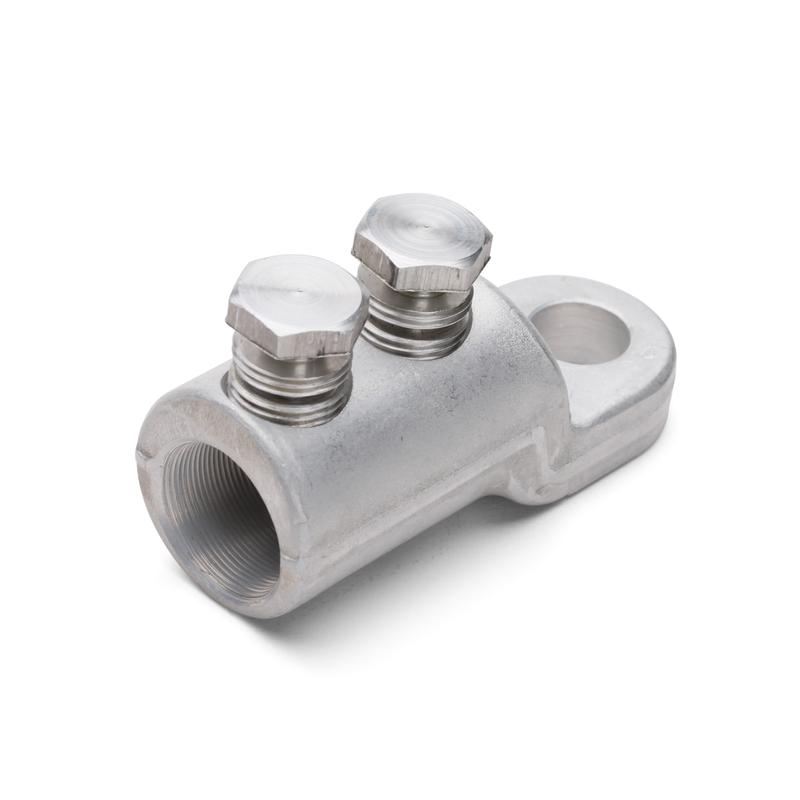

Наконечник болтовой 2НБ-25/50 с рядным расположением болтов, 10 шт., КВТ 65817 — предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 65817:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Рядное расположение болтов на корпусе наконечника
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Лопатка смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Сечение: 25—50 мм2
- Количество болтов: 2
- Общая длина (L): 60 мм
- Длина лопатки (L1): 21.5 мм
- Диаметр отверстия (D): 10.5 мм
- Внутренний диаметр (d1): 11 мм
- Внешний диаметр (d): 19 мм
- Размер болта (N): 10 мм
- Толщина лопатки (S): 8 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,031 килограмма.
Тип товара
Болтовой наконечник
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые 1НБ/2НБ КВТ
Гарантия
5 лет
Общая длина (Од), мм
10.5
Покрытие
без покрытия
Сечение, кв.мм
50
Внутренний диаметр (d1), мм
11
Наружный диаметр (D), мм
19
Размер крепёжного болта (M)
10
Диаметр отверстия (d2), мм
10.5
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
25-50
Страна производства
РОССИЯ
