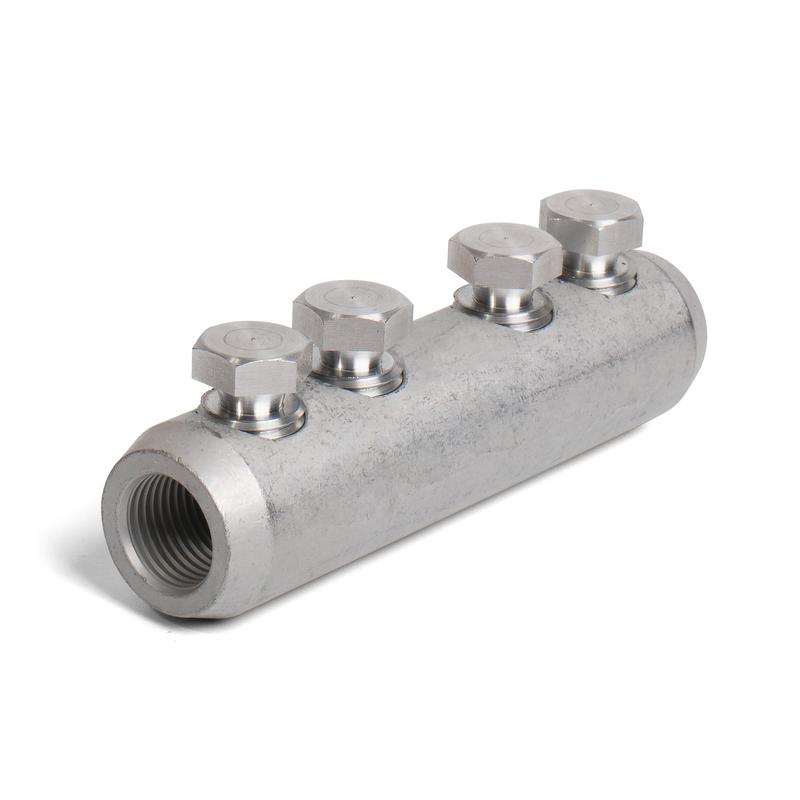

Соединитель болтовой 4СБП-150/240 с рядным расположением болтов, КВТ 67041 — предназначены для соединения кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых содинителей КВТ 67041:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Рядное расположение болтов на корпусе соединителя
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Сечение: 150—240 мм2
- Количество болтов: 4
- Общая длина: 107 мм
- Внутренний диаметр (d1): 20,4 мм
- Внешний диаметр (d): 37 мм
- Размер болта (N): 14 мм
- Количество в упаковке: 5 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,262 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые СБП КВТ
Гарантия
5 лет
Общая длина (Од), мм
107
Покрытие
без покрытия
Сечение, кв.мм
240
Внутренний диаметр (d1), мм
20.4
Наружный диаметр (D), мм
37
Размер крепёжного болта (M)
14
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
150-240
Страна производства
РОССИЯ
