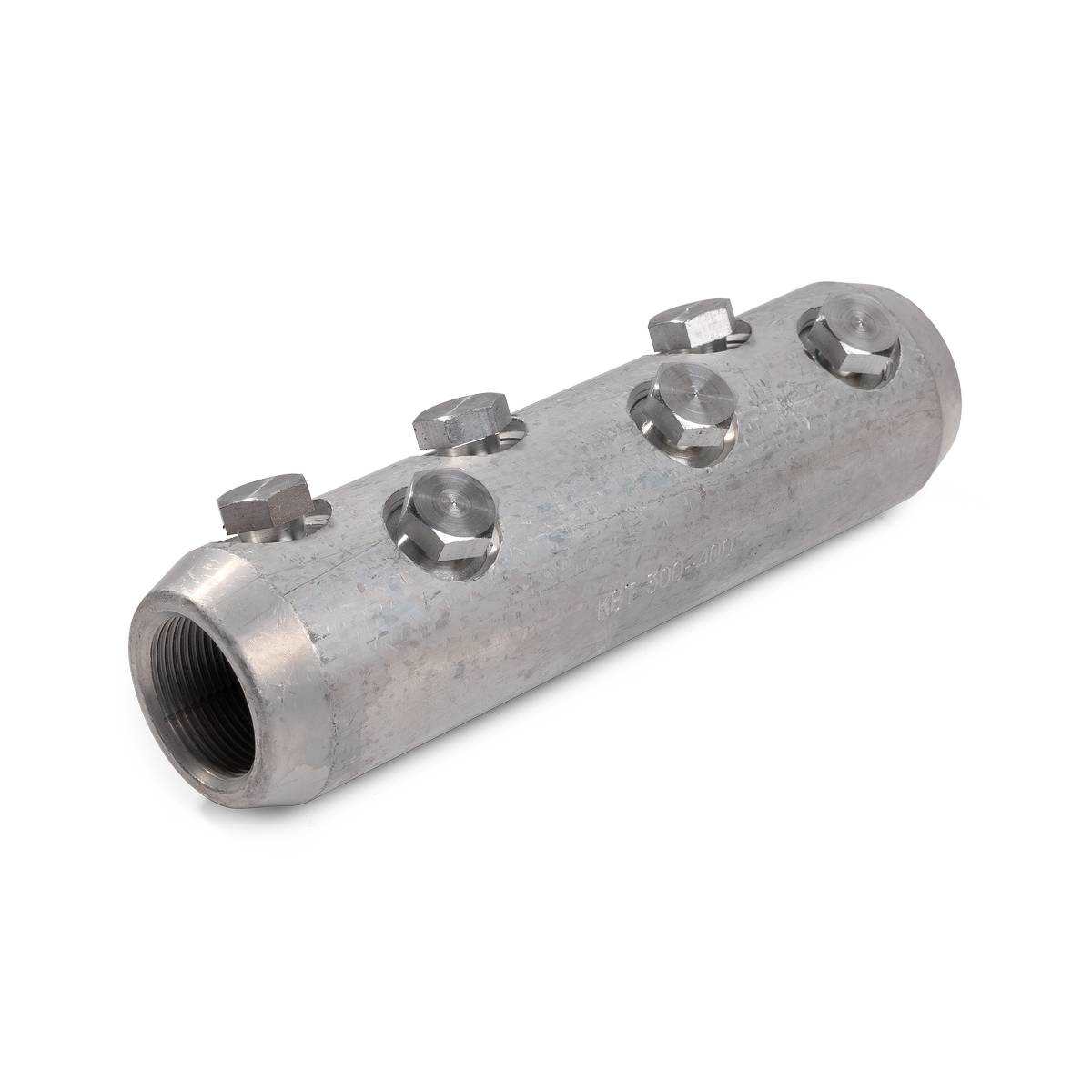

Соединитель болтовой 6СБП-300/400, КВТ 83725 — предназначены для соединения кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых содинителей КВТ 83725:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Угловое расположение болтов на корпусе соединителя
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Сечение: 300—400 мм2
- Количество болтов: 6
- Общая длина: 162 мм
- Внутренний диаметр (d1): 26 мм
- Внешний диаметр (d): 42 мм
- Размер болта (N): 14 мм
- Количество в упаковке: 1 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,4 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые СБП КВТ
Гарантия
5 лет
Общая длина (Од), мм
162
Покрытие
без покрытия
Сечение, кв.мм
400
Внутренний диаметр (d1), мм
26
Наружный диаметр (D), мм
42
Размер крепёжного болта (M)
14
Форма наконечника
угловое расположение болтов
Сечение min/max, кв.мм
300-400
Страна производства
РОССИЯ
