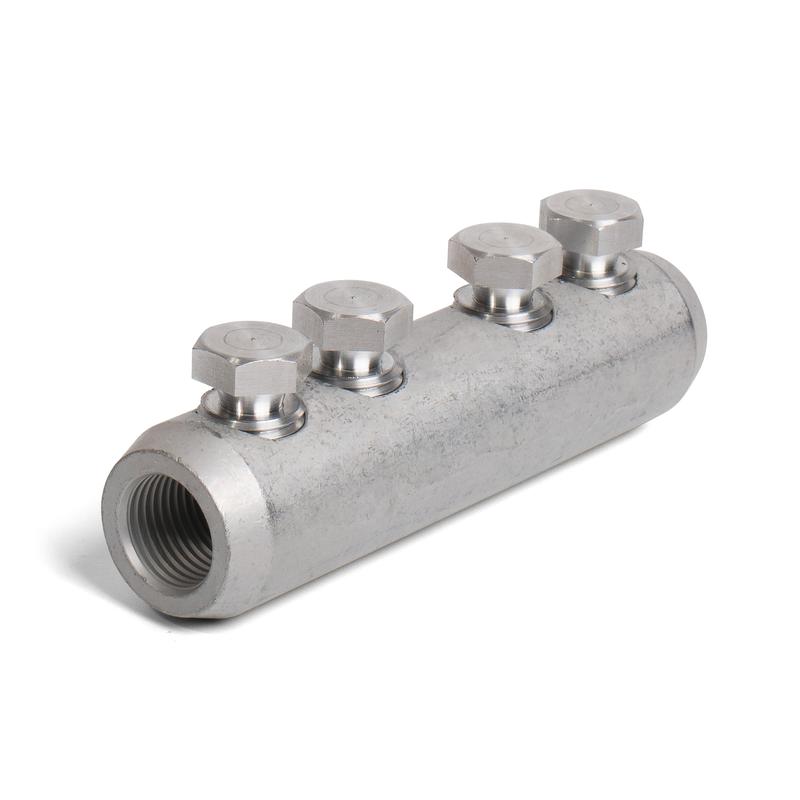

Соединитель болтовой 4СБП-70/120 с рядным расположением болтов, 10 шт., КВТ 67040 — предназначены для соединения кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых содинителей КВТ 67040:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Рядное расположение болтов на корпусе соединителя
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению электрического поля
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Соединители имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
- Сечение: 70—120 мм2
- Количество болтов: 4
- Общая длина: 94 мм
- Внутренний диаметр (d1): 15 мм
- Внешний диаметр (d): 27 мм
- Размер болта (N): 14 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Общая длина (Од), мм
94
Покрытие
без покрытия
Сечение, кв.мм
120
Внутренний диаметр (d1), мм
15
Наружный диаметр (D), мм
27
Размер крепёжного болта (M)
14
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
70-120
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые СБП КВТ
Вес
1 штука весит 0,124 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
