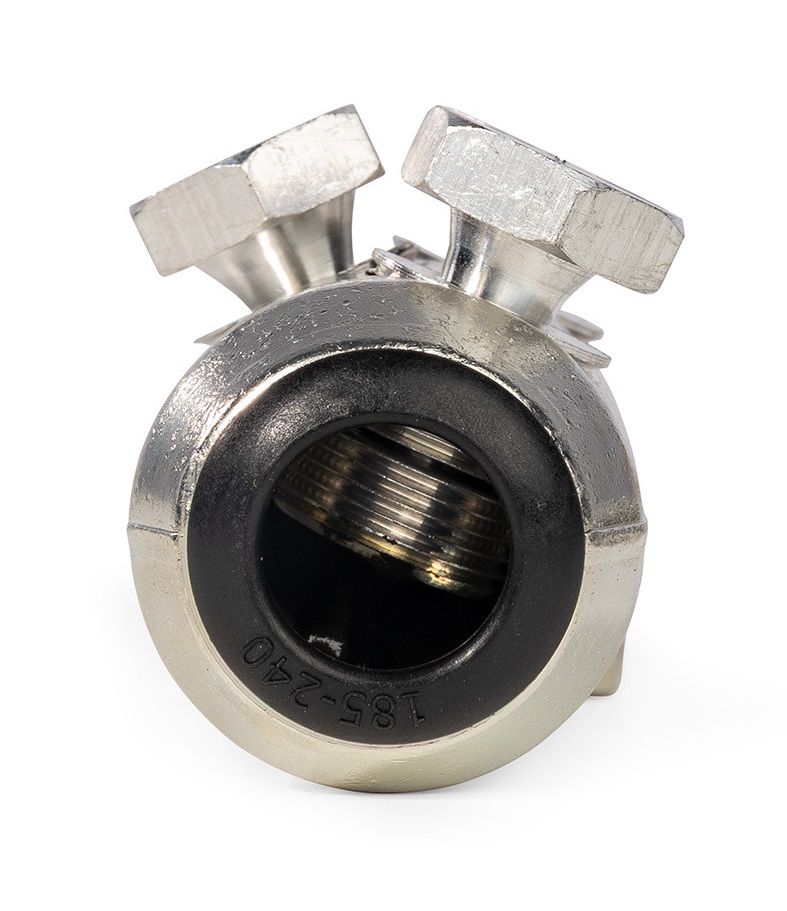

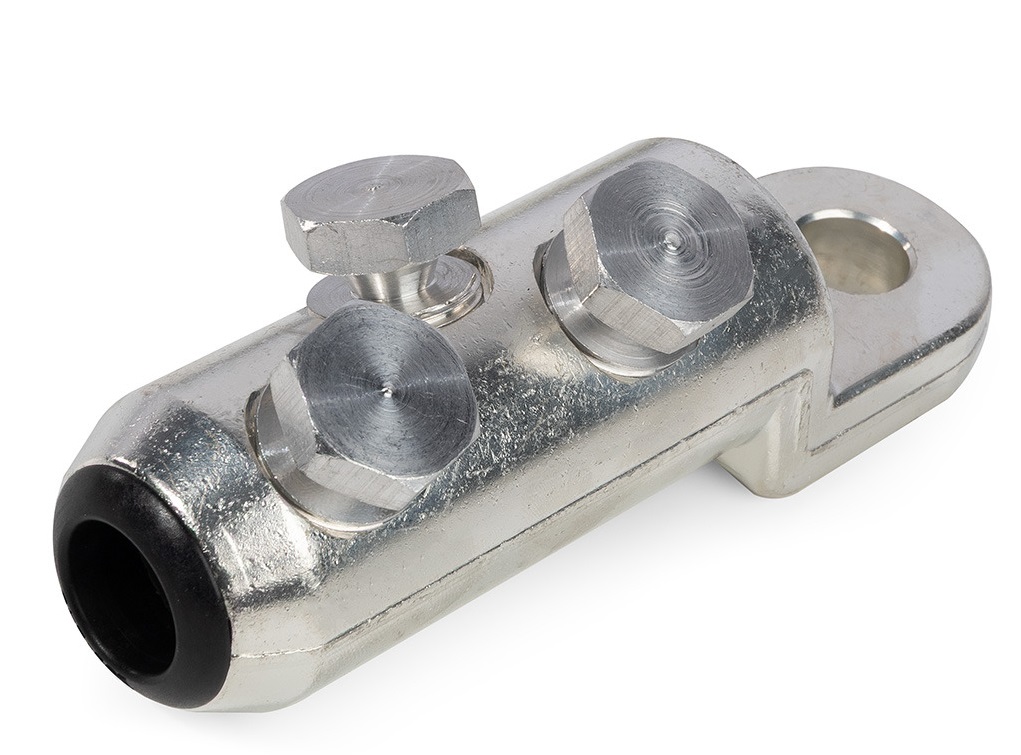

105919 Наконечник болтовой 3НБЕ-400/630 (GPH) с угловым расположением болтов луженый

Наконечник болтовой 3НБЕ-400/630 (GPH) с угловым расположением болтов луженый 105919 - предназначен для оконцевания кабелей напряжением до 35 кВ.

• Предназначены для оконцевания кабелей напряжением до 35 кВ
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Торцевые фаски для сглаживания напряженности электрического поля
• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля
• Материал: специальный алюминиевый сплав с гальваническим покрытием
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
• Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
• На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Диапазон применения болтовых наконечников «GPH» шире по отношению к стандартным российским болтовым. Перекрытие диапазона сечений всей линейки болтовых наконечников серии «GPH» позволяет подобрать необходимый наконечник с учетом возможных особенностей токоведущей жилы кабеля
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Характеристики

• Тип коннектора — наконечник болтовой
• Модель — 3НБЕ-400/630 (GPH)
• Рабочее напряжение — до 35 кВ
• Диапазон сечений жилы — 400–630 мм²
• Поддерживаемые сечения жилы — 400, 500, 630 мм²
• Материал жилы — алюминиевый сплав
• Материал контактной части — алюминиевый сплав
• Покрытие контактной части — гальваническое лужение
• Технология монтажа — срывные болты
• Расположение болтов — угловое
• Исполнение — мультиразмерное
• Внутренняя поверхность цилиндрической части — рифленая
• Инструмент для монтажа — набор НМБ-6 (КВТ)
