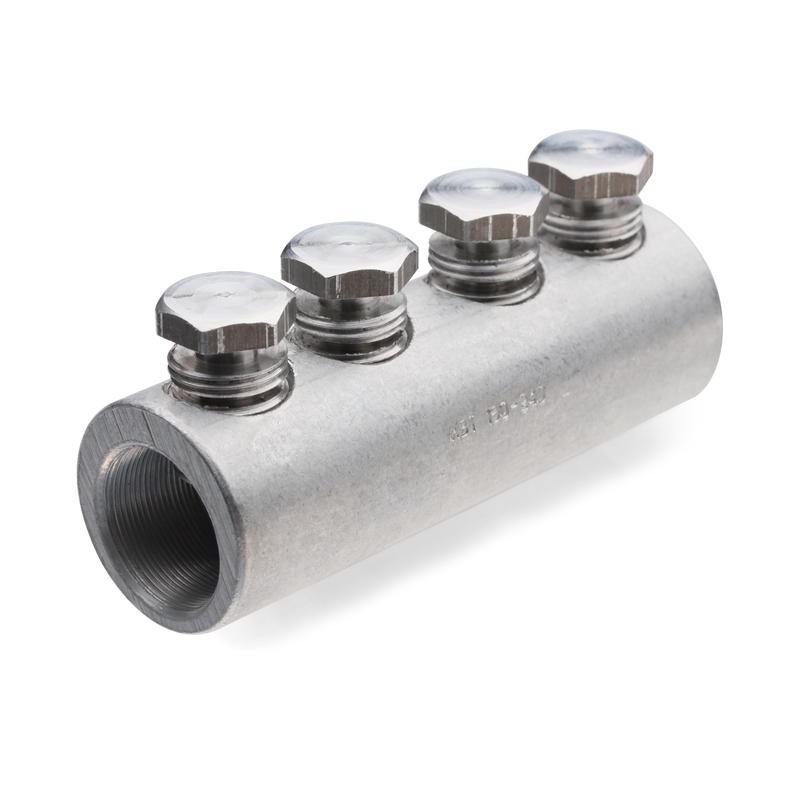

Соединитель болтовой 4СБ-70/120 с рядным расположением болтов, 10 шт., КВТ 65814 — предназначены для соединения любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых содинителей КВТ 65814:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Рядное расположение болтов на корпусе соединителя
- Эксцентриковое отверстие под кабельную жилу в корпусе соединителя
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
- Сечение: 70—120 мм2
- Количество болтов: 4
- Общая длина: 89 мм
- Внутренний диаметр (d1): 17 мм
- Внешний диаметр (d): 27 мм
- Размер болта (N): 14 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,111 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Соединители болтовые 2СБ/4СБ КВТ
Гарантия
5 лет
Общая длина (Од), мм
89
Покрытие
без покрытия
Сечение, кв.мм
120
Внутренний диаметр (d1), мм
17
Наружный диаметр (D), мм
27
Размер крепёжного болта (M)
14
Форма наконечника
рядное расположение болтов
Сечение min/max, кв.мм
70-120
Страна производства
РОССИЯ
