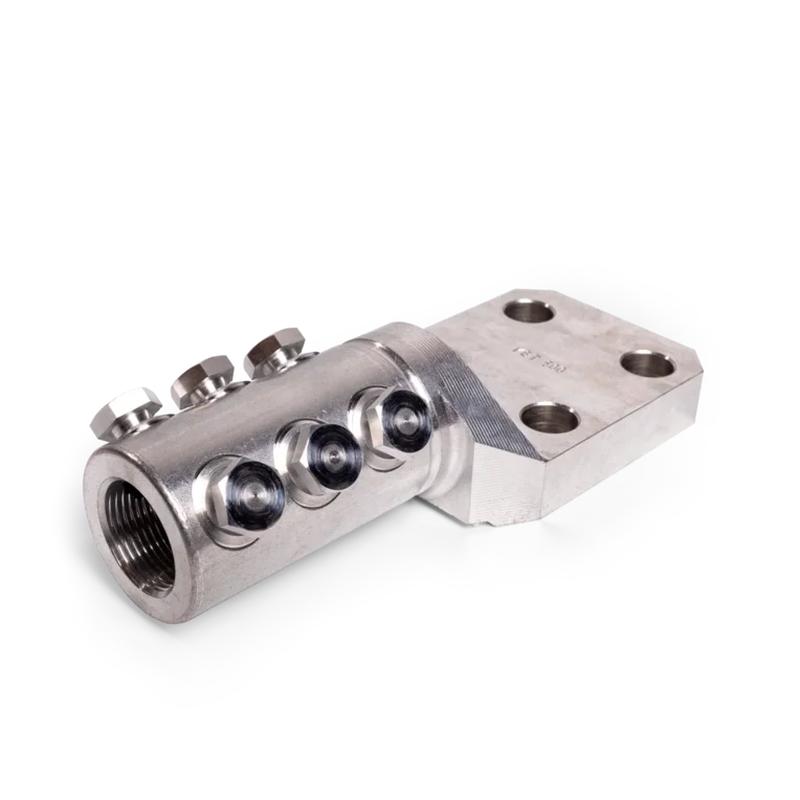

78400 Наконечник болтовой 6НБТ-500 (КВТ)

Наконечник болтовой для электротранспорта 6НБТ-500, 1 шт., КВТ 78400 — предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.

Характеристики болтовых наконечников КВТ 78400:

• Материал корпуса и болтов: специальный алюминиевый сплав
• Рабочее напряжение: до 1 кВ
• Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
• Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
• Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
• Лопатка смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
• Сечение: 500 мм²
• Количество болтов: 6
• Общая длина (L): 201 мм
• Длина лопатки (L1/L3): 102/50 мм
• Диаметр отверстия (D): 17 мм
• Внутренний диаметр (d1): 29.5 мм
• Внешний диаметр (d): 48 мм
• Размер болта (N): 17 мм
• Толщина лопатки (S): 20 мм
• Количество в упаковке: 1 шт.
• Инструмент для монтажа: набор НМБ-6 (КВТ)
