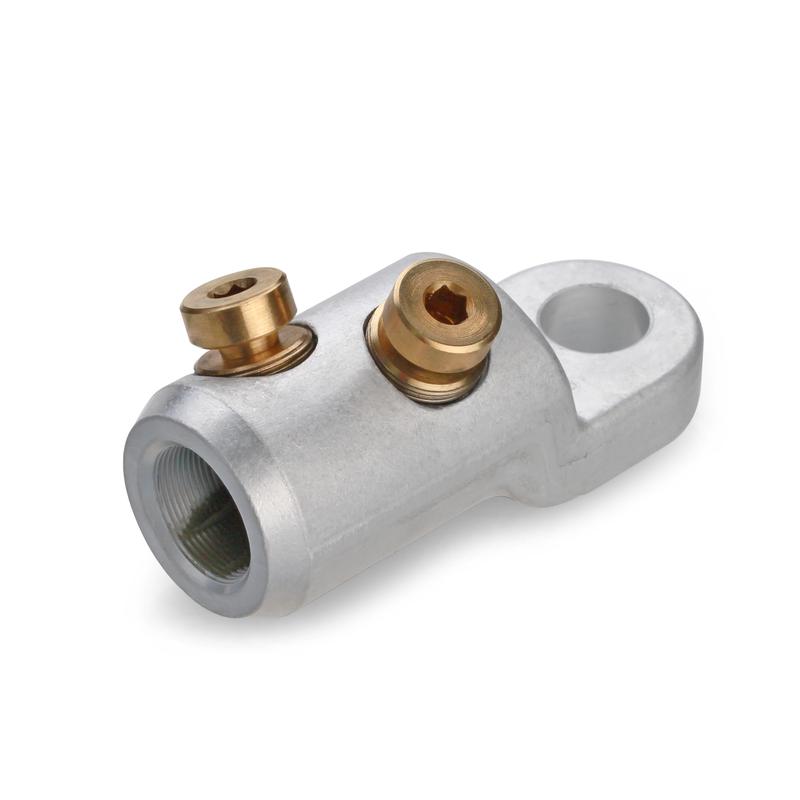

Наконечник болтовой 2НБЕ-35-150/240, 5 шт., КВТ 65835 — предназначены для оконцевания кабелей напряжением до 35 кВ. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 65835:
- Материал корпуса: специальный алюминиевый сплав
- Материал болтов: медный сплав
- Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля
- Торцевые фаски для сглаживания напряженности электрического поля
- Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом наконечника
- Форма А: лопатка смещена относительно центральной оси и расположена на ступень ниже корпуса
- Сечение: 150—240 мм2
- Количество болтов: 2
- Общая длина (L): 98 мм
- Длина лопатки (L1): 34.5 мм
- Диаметр отверстия (D): 17 мм
- Внутренний диаметр (d1): 21 мм
- Внешний диаметр (d): 37 мм
- Размер болта (N): 14 мм
- Толщина лопатки (S): 14 мм
- Количество в упаковке: 5 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,212 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые НБЕ-35 КВТ
Гарантия
5 лет
Общая длина (Од), мм
98
Покрытие
без покрытия
Сечение, кв.мм
240
Внутренний диаметр (d1), мм
21
Наружный диаметр (D), мм
37
Размер крепёжного болта (M)
14
Диаметр отверстия (d2), мм
17
Форма наконечника
угловое расположение болтов
Серия
КВТ Евросерия
Сечение min/max, кв.мм
150-240
Страна производства
РОССИЯ
