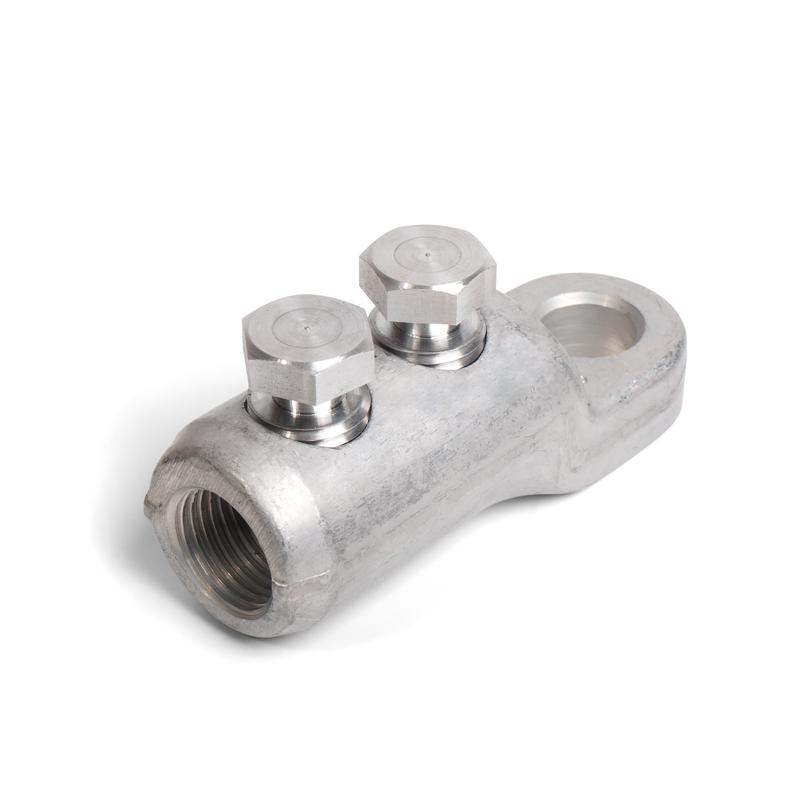

Наконечник болтовой 2НБП-70/120 с рядным расположением болтов, 10 шт., КВТ 67044 — предназначены для оконцевания кабелей с изоляцией из сшитого полиэтилена на напряжение до 10 кВ. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 67044:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 10 кВ
- Рядное расположение болтов на корпусе наконечника
- Центрально-симметричное отверстие под кабельную жилу в корпусе наконечника способствует равномерному распределению электрического поля
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Форма А: лопатка смещена относительно центральной оси и расположена на ступень ниже корпуса
- Сечение: 70—120 мм2
- Количество болтов: 2
- Общая длина (L): 80 мм
- Длина лопатки (L1): 26.5 мм
- Диаметр отверстия (D): 13 мм
- Внутренний диаметр (d1): 15 мм
- Внешний диаметр (d): 27 мм
- Размер болта (N): 14 мм
- Толщина лопатки (S): 12 мм
- Количество в упаковке: 10 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Общая длина (Од), мм
80
Покрытие
без покрытия
Сечение, кв.мм
120
Внутренний диаметр (d1), мм
15
Наружный диаметр (D), мм
27
Размер крепёжного болта (M)
12
Диаметр отверстия (d2), мм
13
Форма наконечника
рядное расположение болтов
Серия
КВТ Евросерия
Сечение min/max, кв.мм
70-120
Тип товара
Болтовой наконечник
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые 2НБП КВТ
Вес
1 штука весит 0,081 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
