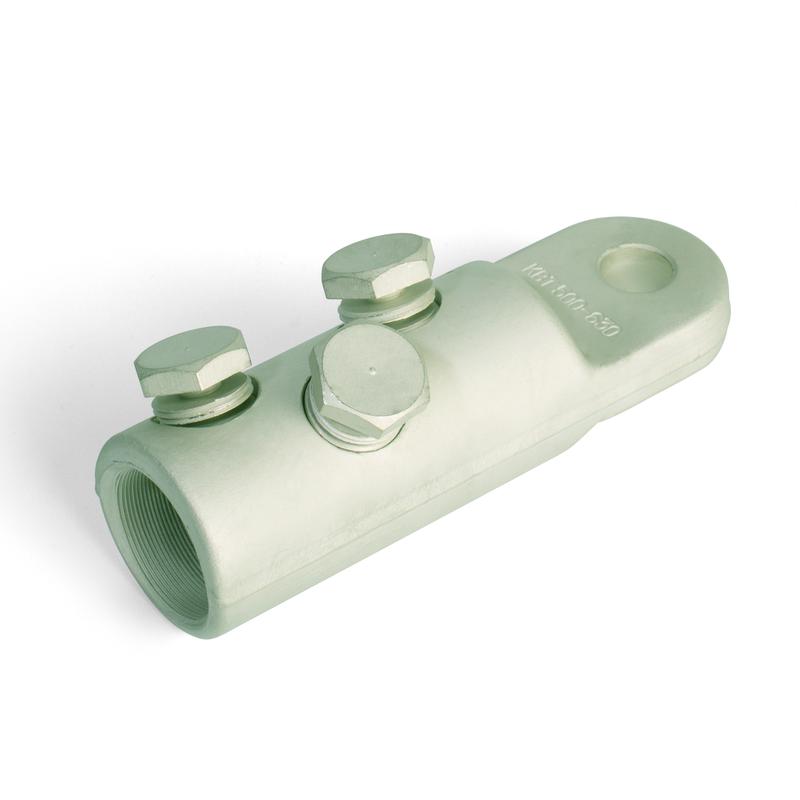

Наконечник болтовой 3НБЕ-500/630(Л), 1 шт., КВТ 65832 — предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных. Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 65832:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: электролитическое лужение
- Рабочее напряжение: до 10 кВ
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Форма В: лопатка расположена по центральной оси
- Сечение: 500—630 мм2
- Количество болтов: 3

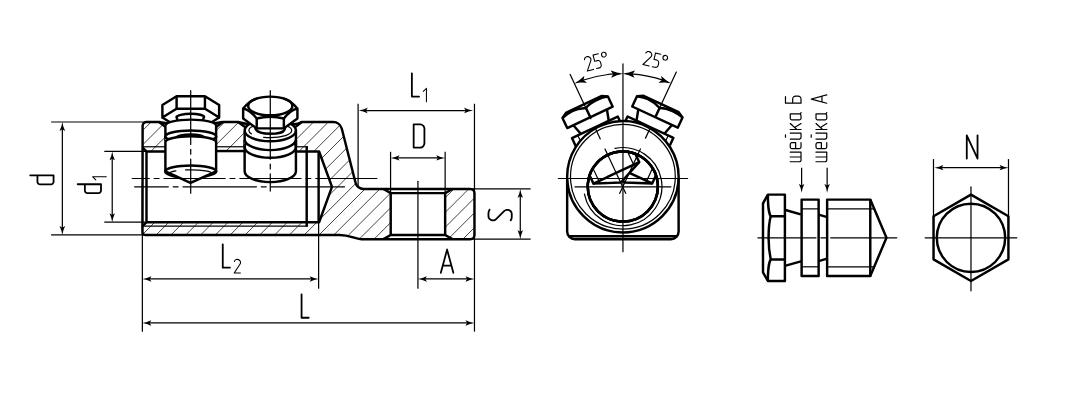

- Общая длина (L): 156.5 мм
- Длина лопатки (L1): 52.0 мм
- Диаметр отверстия (D): 17 мм
- Внутренний диаметр (d1): 34 мм
- Внешний диаметр (d): 48 мм
- Размер болта (N): 17 мм
- Толщина лопатки (S): 17 мм
- Количество в упаковке: 1 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,431 килограмма.
Тип товара
Болтовой соединитель
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые НБЕ(Л) КВТ
Гарантия
5 лет
Общая длина (Од), мм
156.5
Покрытие
луженый
Сечение, кв.мм
630
Внутренний диаметр (d1), мм
40
Наружный диаметр (D), мм
56
Размер крепёжного болта (M)
17
Диаметр отверстия (d2), мм
17
Форма наконечника
угловое расположение болтов
Серия
КВТ Евросерия
Сечение min/max, кв.мм
500-630
Страна производства
РОССИЯ
