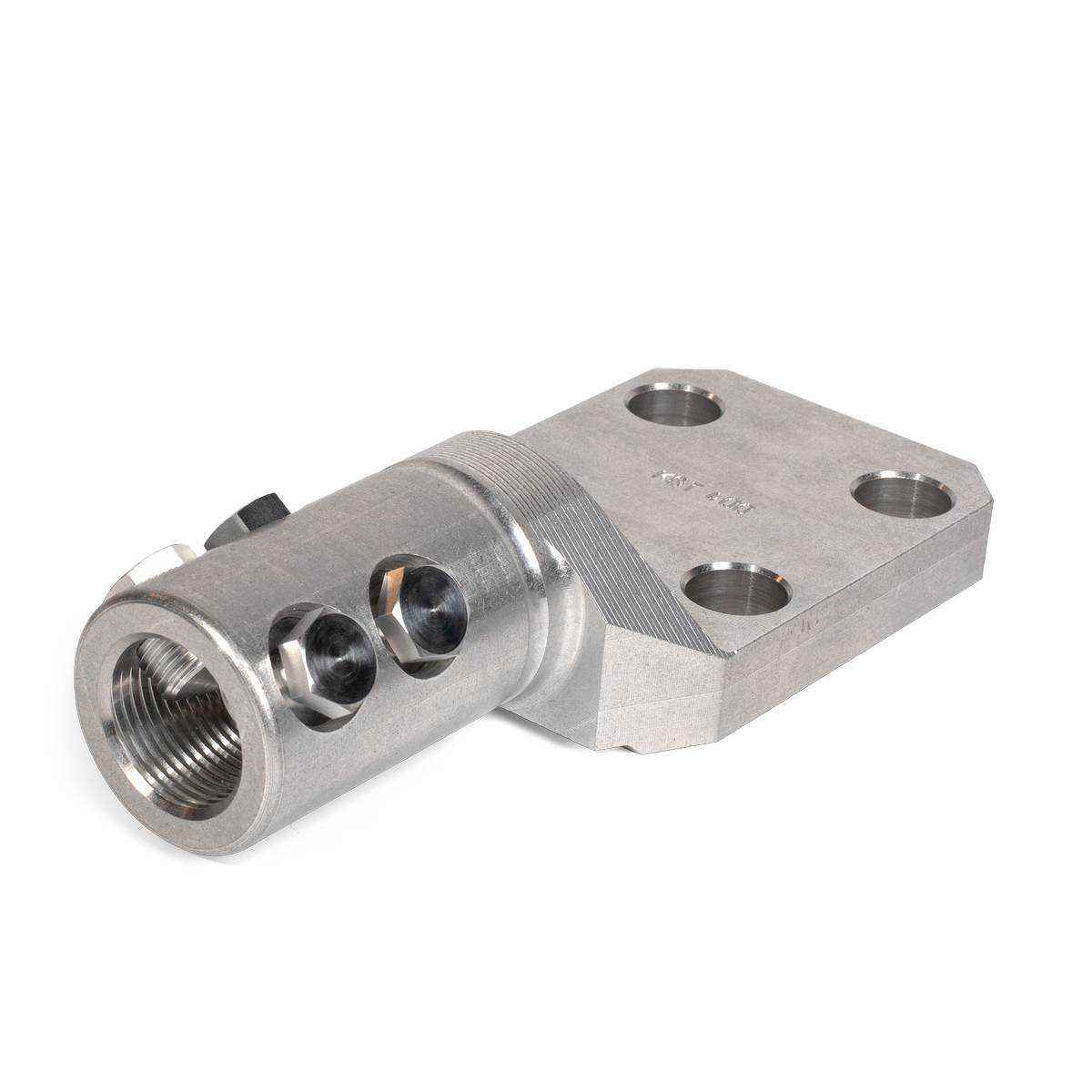

Наконечник болтовой для электротранспорта 4НБТ-400, 1 шт., КВТ 78399 — предназначены для оконцевания одножильных кабелей с бумажной маслопропитанной и пластмассовой изоляцией на постоянное и переменное напряжение для стационарной прокладки в тяговых сетях электротранспорта.
Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения.
Характеристики болтовых наконечников КВТ 78399:
- Материал корпуса и болтов: специальный алюминиевый сплав
- Рабочее напряжение: до 1 кВ
- Х-образное угловое расположение болтов соответствует европейским стандартам и гарантирует механическую прочность соединения
- Центрально-симметричное отверстие под кабельную жилу в корпусе хвостовика способствует равномерному распределению напряженности электрического поля
- Специальная конструкция лопатки с четырьмя крепежными отверстиями обеспечивает высокое прижимное усилие и минимальное контактное сопротивление при монтаже на распределительном устройстве
- Лопатка смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Сечение: 400 мм2
- Количество болтов: 4
- Общая длина (L): 179 мм
- Длина лопатки (L1/L3): 102/50 мм
- Диаметр отверстия (D): 17 мм
- Внутренний диаметр (d1): 26.5 мм
- Внешний диаметр (d): 42 мм
- Размер болта (N): 14 мм
- Толщина лопатки (S): 16 мм
- Количество в упаковке: 1 шт.
- Инструмент для монтажа: набор НМБ-6 (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Тип товара
Болтовой наконечник
Материал
алюминиевый сплав
Подгруппа товара
Наконечники болтовые НБТ КВТ
Гарантия
5 лет
Общая длина (Од), мм
179
Сечение, кв.мм
400
Внутренний диаметр (d1), мм
26.5
Наружный диаметр (D), мм
42
Размер крепёжного болта (M)
14
Диаметр отверстия (d2), мм
17
Форма наконечника
угловое расположение болтов
Сечение min/max, кв.мм
400
Страна производства
РОССИЯ
