105909 Соединитель болтовой 4СБЕ-25/150 (GPH) с угловым расположением болтов луженый

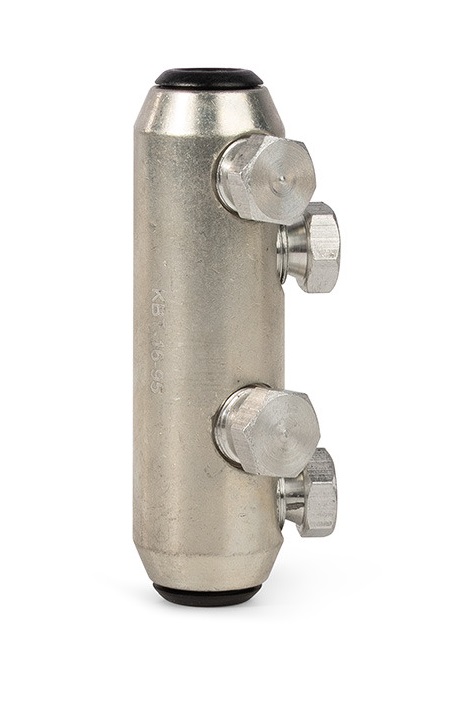

Соединитель болтовой 4СБЕ-25/150 (GPH) с угловым расположением болтов луженый 105909 - предназначен для соединения алюминиевых и медных кабелей напряжением до 35 кВ

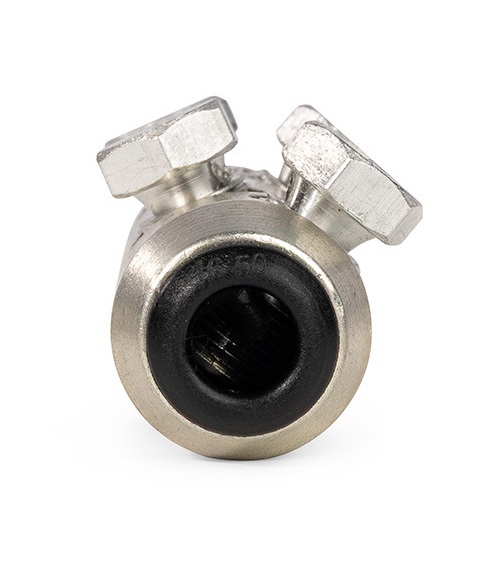

• Центрально-симметричное отверстие под кабельную жилу в корпусе соединителя способствует равномерному распределению напряженности электрического поля
• Торцевые фаски для сглаживания напряженности электрического поля

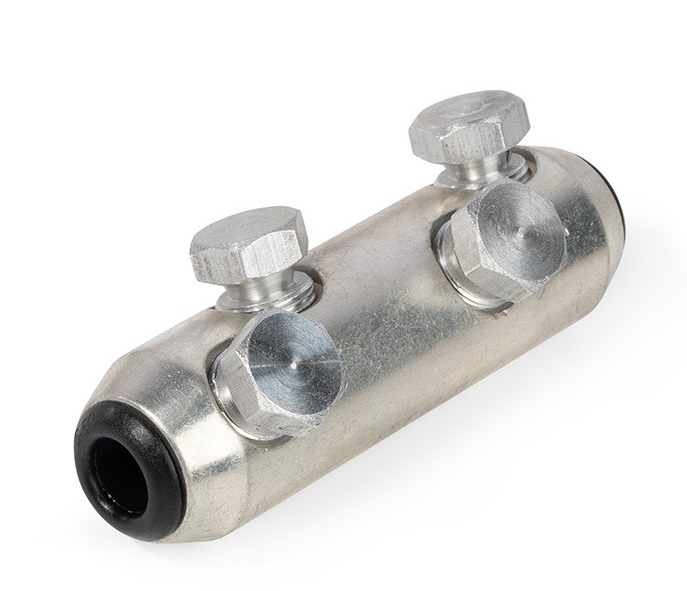

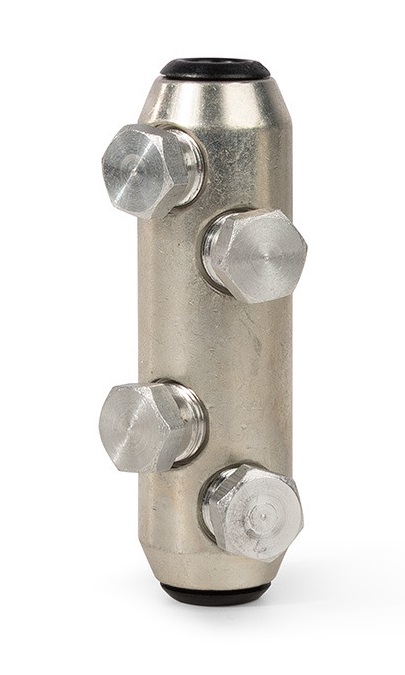

• Расположение осей болтов в разных плоскостях под углом друг к другу обеспечивает большее пятно контакта жилы с корпусом соединителя и тем самым способствует снижению потерь в контактном соединении
• Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля
• Материал: специальный алюминиевый сплав с гальваническим покрытием
• Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
• Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности соединителя
• Соединители «КВТ» имеют внутреннюю конструктивную перегородку, определяющую глубину захода кабельной жилы
• Рифленая накатка на внутренней поверхности цилиндрической части соединителей увеличивает площадь и механическую прочность контактного соединения
• На корпусе каждого соединителя выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
• Диапазон применения болтовых соединителей «GPH» шире по отношению к стандартным российским болтовым. Перекрытие диапазона сечений всей линейки болтовых соединителей серии «GPH» позволяет подобрать необходимый соединитель с учетом возможных особенностей токоведущей жилы кабеля
• Инструмент для монтажа: набор НМБ-6 (КВТ)
• Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб

Технические характеристики

• Тип коннектора — соединитель болтовой
• Особенности конструкции — центральносимметричное отверстие под жилу
• Рабочее напряжение, до — 35 кВ
• Материал жилы — алюминий, медь
• Сечение жилы — 25, 35, 50, 70, 95, 120, 150 мм²
• Материал контактной части — алюминиевый сплав
• Покрытие контактной части — гальваническое лужение
• Технология монтажа — срывные болты
