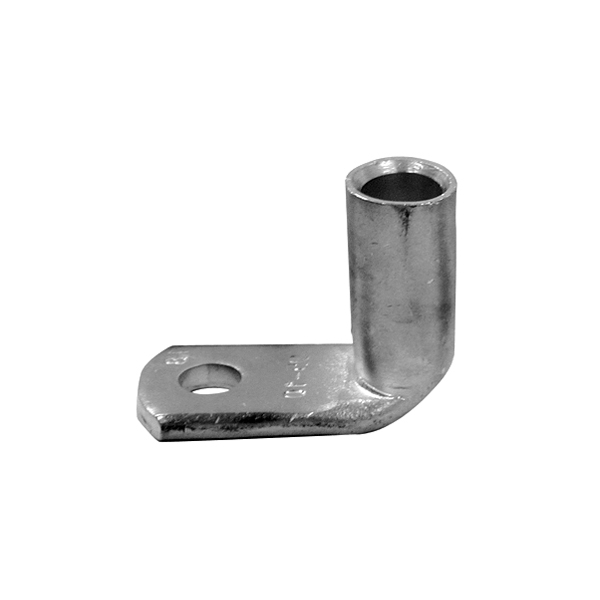

Угловые кабельные наконечники с насечками, стандартная серия 90°, ТМЛ(90) 95, M20, HAUPA 291002/90 — предназначены для оконцевания многожильных кабелей круглого сечения, кругло-сжатых секторных проводов.
Характеристики наконечников HAUPA 291002/90:
- Материал: 99,9% электролитная медь, отожжённый материал, E-CU DIN 40500
- Поверхность: луженая
- Сечение: 95 мм2
- Винт: М20
- Диаметр отверстия (d2): 21.0 мм
- Внутренний диаметр (d1): 13.5 мм
- Наружный диаметр (d4): 18.0 мм
- Длина гильзы (А): 25.0 мм
- Ширина фланца (В): 36.0 мм
- Общая длина: 62.0 мм
- Проверка на вибропрочность DIN EN 61373:1999-11, кат. 1, кл. B
- Термостойкость: до 120° C
- При надлежащем выполнении работы согласно инструкциям HAUPA по опрессовке с помощью опрессовочных инструментов HAUPA обеспечивается предел прочности на растяжение по стандарту DIN EN61238-1
Характеристики
Производитель
HAUPA GmbH & Co.KG Königstraße 165 - 169 42853 Remscheid, Germany
Бренд
Haupa
Вес
1 штука весит 0,06 килограмма.
Тип товара
Наконечник неизолированный для проводов
Материал
медь (Cu)
Подгруппа товара
ТМЛ90° серия Стандарт HUPtype Haupa (290932/90-290030/90)
Серия
ТМЛ(90°)
Длина гильзы, мм (A)
25
Ширина фланца (B), мм
36
Диаметр отверстия (d2), мм
21
Размер крепёжного болта (M)
20
Наружный диаметр (D), мм
18
Внутренний диаметр (d1), мм
13.5
Сечение, кв.мм
95
Изоляция (материал)
без изоляции
Покрытие
луженый
Общая длина (Од), мм
62
Страна производства
ГЕРМАНИЯ
