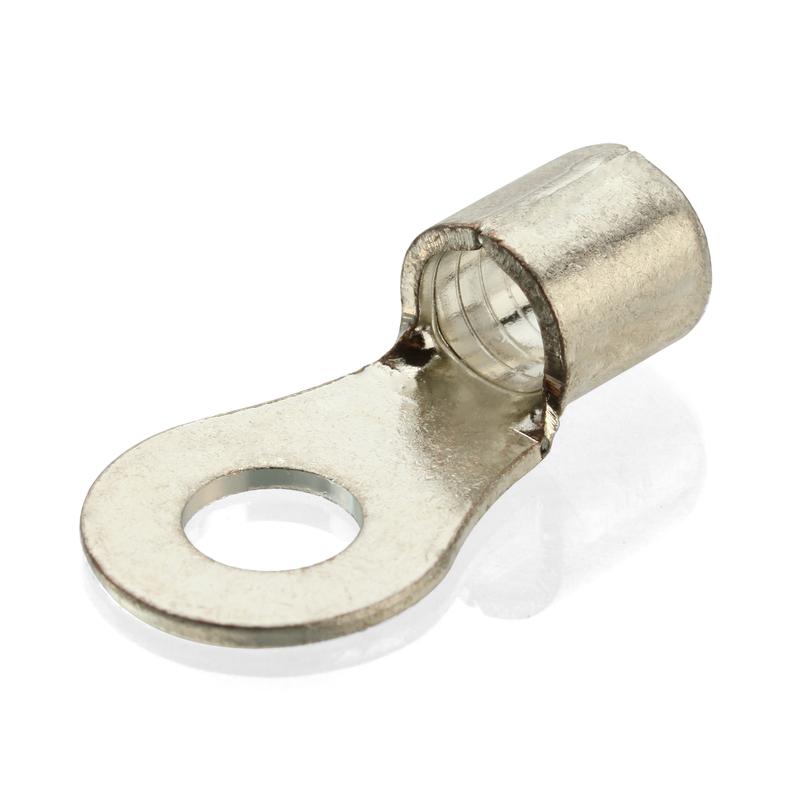

Наконечники кабельные медные под пайку ПМ 120-10 КВТ 40846 — предназначены для оконцевания пайкой или опрессовкой медных кабелей и проводов с медными жилами.
Наряду с пайкой конструктивные особенности наконечников ПМ КВТ
предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения. Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения, и опрессовка может производиться даже поверх самого сварного шва.
Характеристики наконечников КВТ 40846:
- Сечение:
- 120 мм2 - тонкопроволочные гибкие кабели 5-го и 6-го класса гибкости
- 150 мм2 - кабели 2-го и 3-го класса гибкости
- Винт: М10
- Внутренний диаметр (d1): 17 мм
- Диаметр отверстия (D): 10.5 мм
- Ширина (В): 29 мм
- Общая длина (L): 56.0 мм
- Наружный диаметр (d): 22.0 мм
- Материал: листовая электротехническая медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение
- Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Инструмент для опрессовки: ПМУ-120; ПМУ-240; ПГРс-240; ПГ-240 БМ; ПГР-300, ПГРс-300, ПГП-300, ПГ-300 с набором матриц НМ-300 ПМ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,045 килограмма.
Тип товара
Наконечник неизолированный для проводов
Материал
медь (Cu)
Подгруппа товара
ПМ наконечники медные под пайку КВТ
Гарантия
5 лет
Серия
ПМ
Форма наконечника
кольцевой
Ширина фланца (B), мм
29
Диаметр отверстия (d2), мм
10.5
Размер крепёжного болта (M)
10
Количество в наборе/упаковке, шт
20
Тип упаковки
Полиэтиленовый пакет
Наружный диаметр (D), мм
22
Внутренний диаметр (d1), мм
17
Сечение, кв.мм
120
Изоляция (материал)
без изоляции
Покрытие
луженый
Общая длина (Од), мм
56
Страна производства
РОССИЯ
