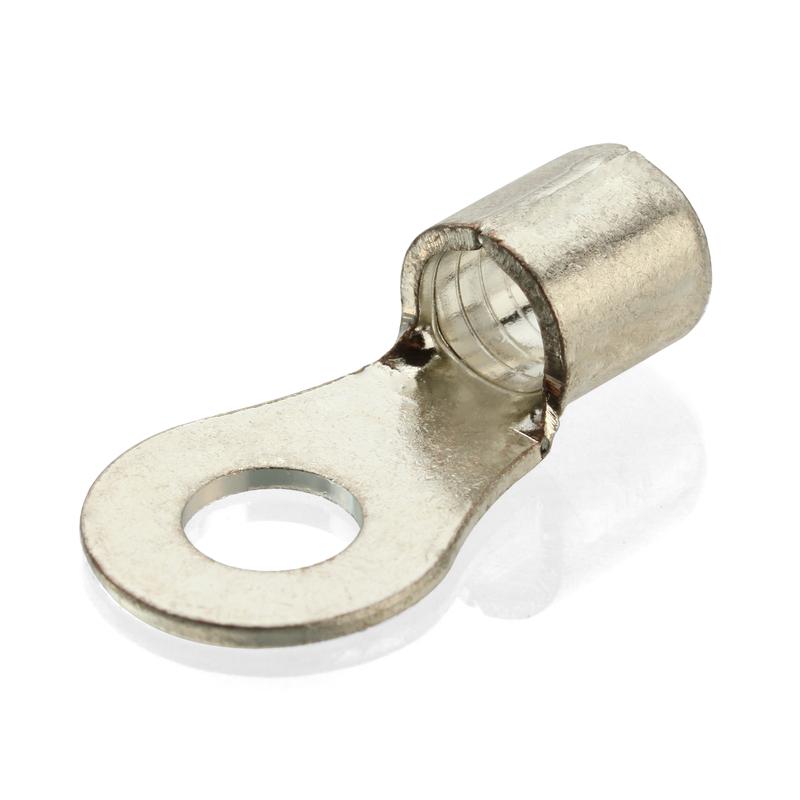

Наконечники кабельные медные под пайку ПМ 16-10 КВТ 66618 — предназначены для оконцевания пайкой или опрессовкой медных кабелей и проводов с медными жилами.
Наряду с пайкой конструктивные особенности наконечников ПМ КВТ
предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения. Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения, и опрессовка может производиться даже поверх самого сварного шва.
Характеристики наконечников КВТ 66618:
- Сечение:
- 16 мм2 - тонкопроволочные гибкие кабели 5-го и 6-го класса гибкости
- 16 мм2 - кабели 2-го и 3-го класса гибкости
- Винт: М10
- Внутренний диаметр (d1): 6.0 мм
- Диаметр отверстия (D): 10.5 мм
- Ширина (В): 16.0 мм
- Общая длина (L): 32.5 мм
- Наружный диаметр (d): 9.0 мм
- Материал: листовая электротехническая медь марки М1
- Покрытие: олово-висмутовое электролитическое лужение
- Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру
- Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта
- Инструмент для опрессовки: ПК-16м, ПК-16у; ПК-35м; ПМУ-120; ПМУ-240; ПГРс-240; ПГ-240 БМ; ПГР-300, ПГРс-300, ПГП-300, ПГ-300 с набором матриц НМ-300 ПМ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,006 килограмма.
Тип товара
Наконечник неизолированный для проводов
Материал
медь (Cu)
Подгруппа товара
ПМ наконечники медные под пайку КВТ
Гарантия
5 лет
Серия
ПМ
Форма наконечника
кольцевой
Толщина, мм
1.5
Ширина фланца (B), мм
16
Диаметр отверстия (d2), мм
10.5
Размер крепёжного болта (M)
10
Количество в наборе/упаковке, шт
100
Тип упаковки
Полиэтиленовый пакет
Наружный диаметр (D), мм
9
Внутренний диаметр (d1), мм
6
Сечение, кв.мм
16
Изоляция (материал)
без изоляции
Покрытие
луженый
Общая длина (Од), мм
32.5
Страна производства
РОССИЯ
