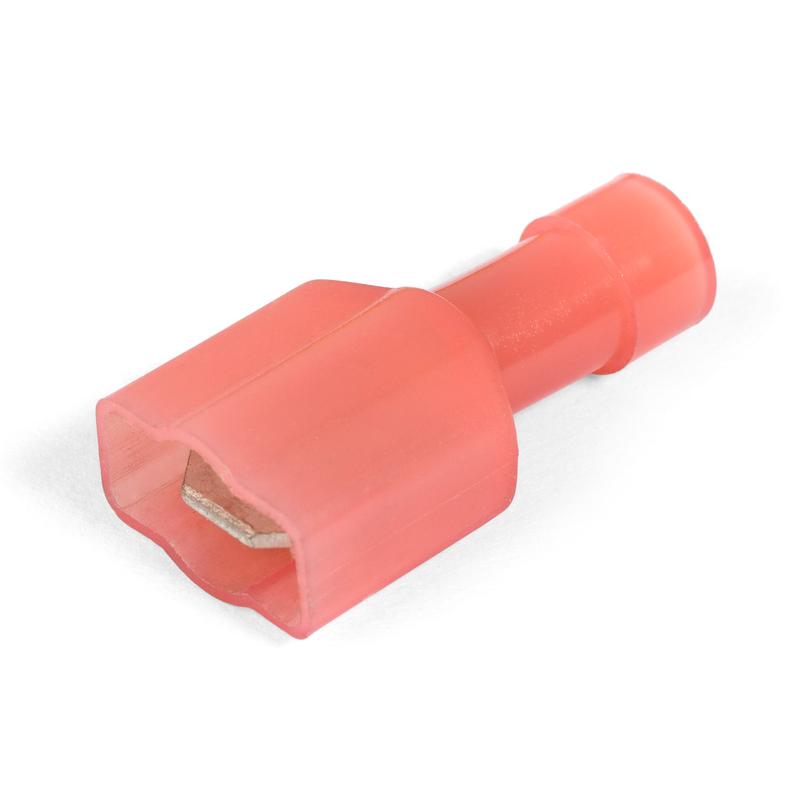

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе РПИ-П(н) 1.5-(6.3), красный, КВТ 56746 — предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.
При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа. Клеммы РПИ-П(н) могут быть использованы для выполнения ответвления при помощи ответвителя ОВТ.
Характеристики разъемов КВТ 56746:
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: +105 °C
- Максимальное напряжение: 400 В
- Цвет корпуса: красный
- Сечение: 1.5—2.5 мм2
- Ток: 10 А
- Размер контакта: 6.3х0.8 мм
- Ширина (В): 6.3 мм
- Общая длина: 23.2 мм
- Внутренний диаметр (d1): 1.7 мм
- Толщина (S): 0.8 мм
- Исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
- Опрессовка проводника поверх изолирующей манжеты
- Инструмент для монтажа: CTО/CTB-01; CTK-01; набор СТВ (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,001 килограмма.
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы изолированные РПИ-П(н) КВТ
Сечение min/max, кв.мм
0.5-1.5
Форма наконечника
разъёмы плоские папа
Толщина, мм
0.8
Ширина фланца (B), мм
6.3
Исполнение «Easy Entry»
Да
Штекерный разъём, мм
6.3
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
нейлон
Покрытие
луженый
Общая длина (Од), мм
23.2
Страна производства
КИТАЙ
