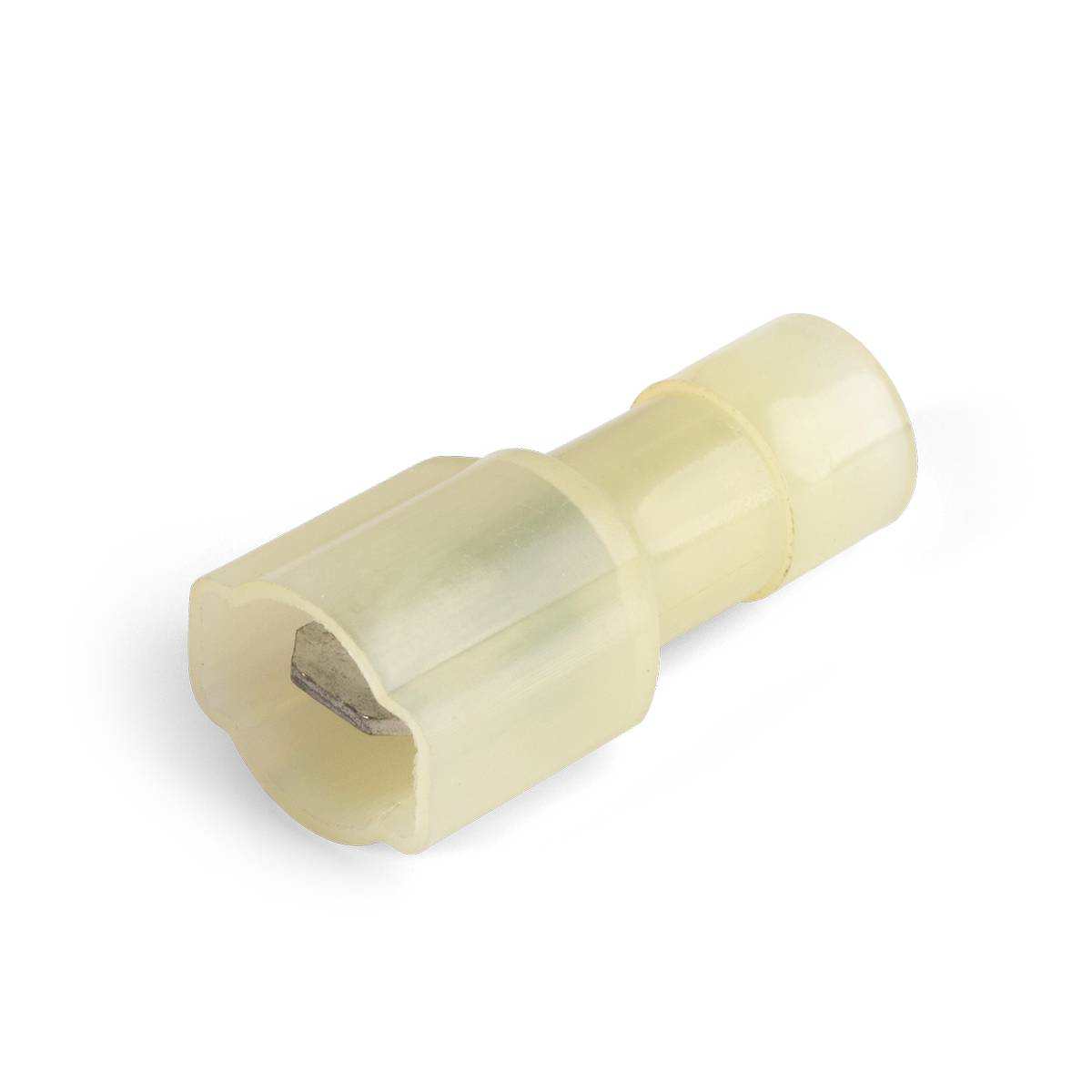

Разъемы плоские полностью изолированные «папа» в нейлоновом корпусе РПИ-П(н) 6.0-(6.3), желтый, КВТ 56748 — предназначены для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.
При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа. Клеммы РПИ-П(н) могут быть использованы для выполнения ответвления при помощи ответвителя ОВТ.
Характеристики разъемов КВТ 56748:
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Термостойкость изоляции: +105 °C
- Максимальное напряжение: 400 В
- Цвет корпуса: желтый
- Сечение: 4.0—6.0 мм2
- Ток: 24 А
- Размер контакта: 6.3х0.8 мм
- Ширина (В): 6.3 мм
- Общая длина: 25.8 мм
- Внутренний диаметр (d1): 3.4 мм
- Толщина (S): 0.8 мм
- Исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
- Опрессовка проводника поверх изолирующей манжеты
- Инструмент для монтажа: CTО/CTB-01; CTK-01; набор СТВ (КВТ)
