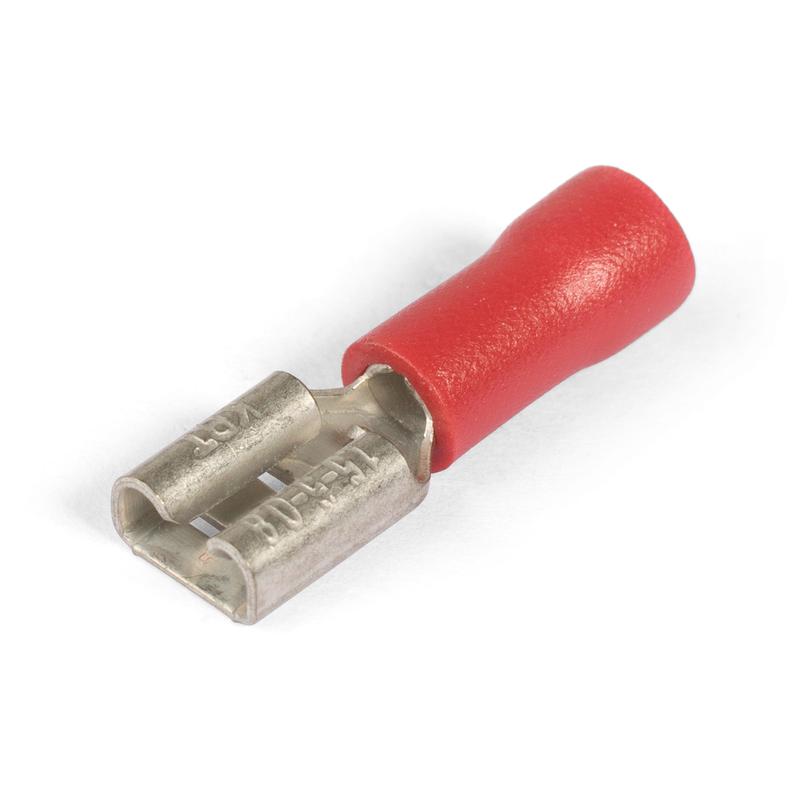

Разъемы плоские изолированные «мама» с ПВХ манжетой РПИ-М 1.5-(2.8), красный, КВТ 50198 — предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки.
Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств.
Характеристики разъемов КВТ 50198:
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 400 В
- Цвет манжеты: красный
- Сечение: 0.5—1.5 мм2
- Ток: 10 А
- Размер контакта: 2.8х0.8 мм
- Ширина (В): 3.1 мм
- Общая длина: 19.0 мм
- Длина гильзы: 10.0 мм
- Внутренний диаметр (d1): 1.7 мм
- Толщина (S): 0.4 мм
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- Размер контакта определяется шириной «В» клеммы РПИ-П
- Опрессовка проводника поверх изолирующей манжеты
- Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
Характеристики
Сечение min/max, кв.мм
0.5-1.5
Форма наконечника
разъёмы плоские мама
Длина гильзы, мм (A)
10
Толщина, мм
0.4
Ширина фланца (B), мм
3.1
Штекерный разъём, мм
2.8
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
19
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы изолированные РПИ-М КВТ
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
