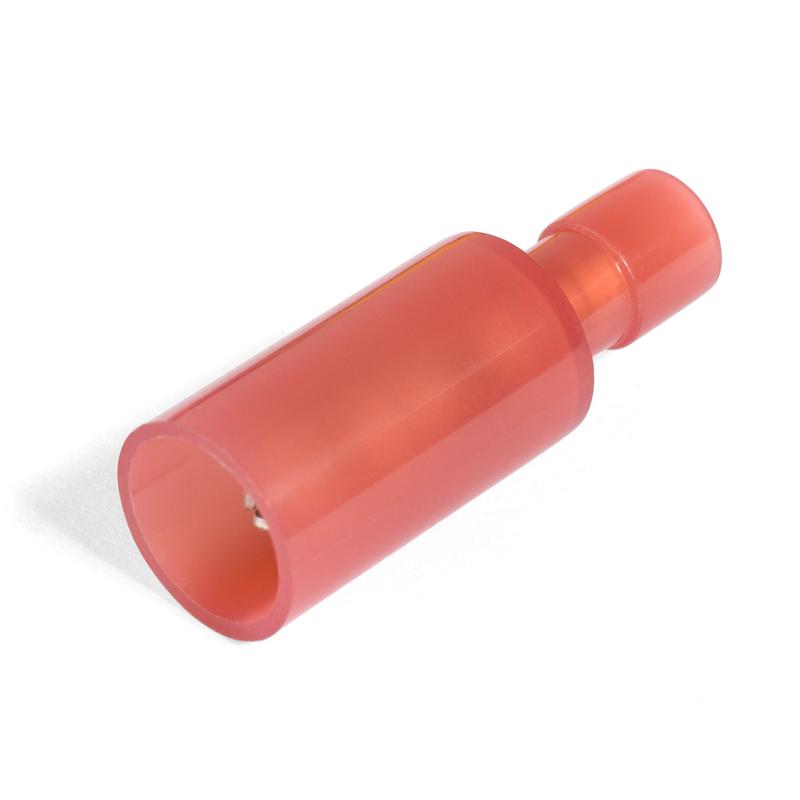

66674 Разъем виброуст. штекерный ВРШИ-П(н) 1.5-4 (КВТ)

Разъемы виброустойчивые штекерные «папа» в нейлоновом корпусе ВРШИ-П(н) 1.5-4, красный, КВТ 66674 — предназначены для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа.
Комплементарны разъемам ВРШИ-М(н). Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время.

Характеристики разъемов КВТ 66674:

• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Материал изоляции: самозатухающий нейлон, не содержит галогенов
• Термостойкость изоляции: +105 °C
• Максимальное напряжение: 400 В
• Цвет манжеты: красный
• Сечение: 0.5—1.5 мм²
• Ток: 10 А
• Общая длина: 26 мм
• Внутренний диаметр (d1): 1.7 мм
• Диаметр клеммы (D): 4.0 мм
• При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
• Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
• Исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
• Специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• Опрессовка проводника поверх изолирующей манжеты
• Инструмент для монтажа: CTО/CTB/CTK-01; наборы CTF, CTB (КВТ)
