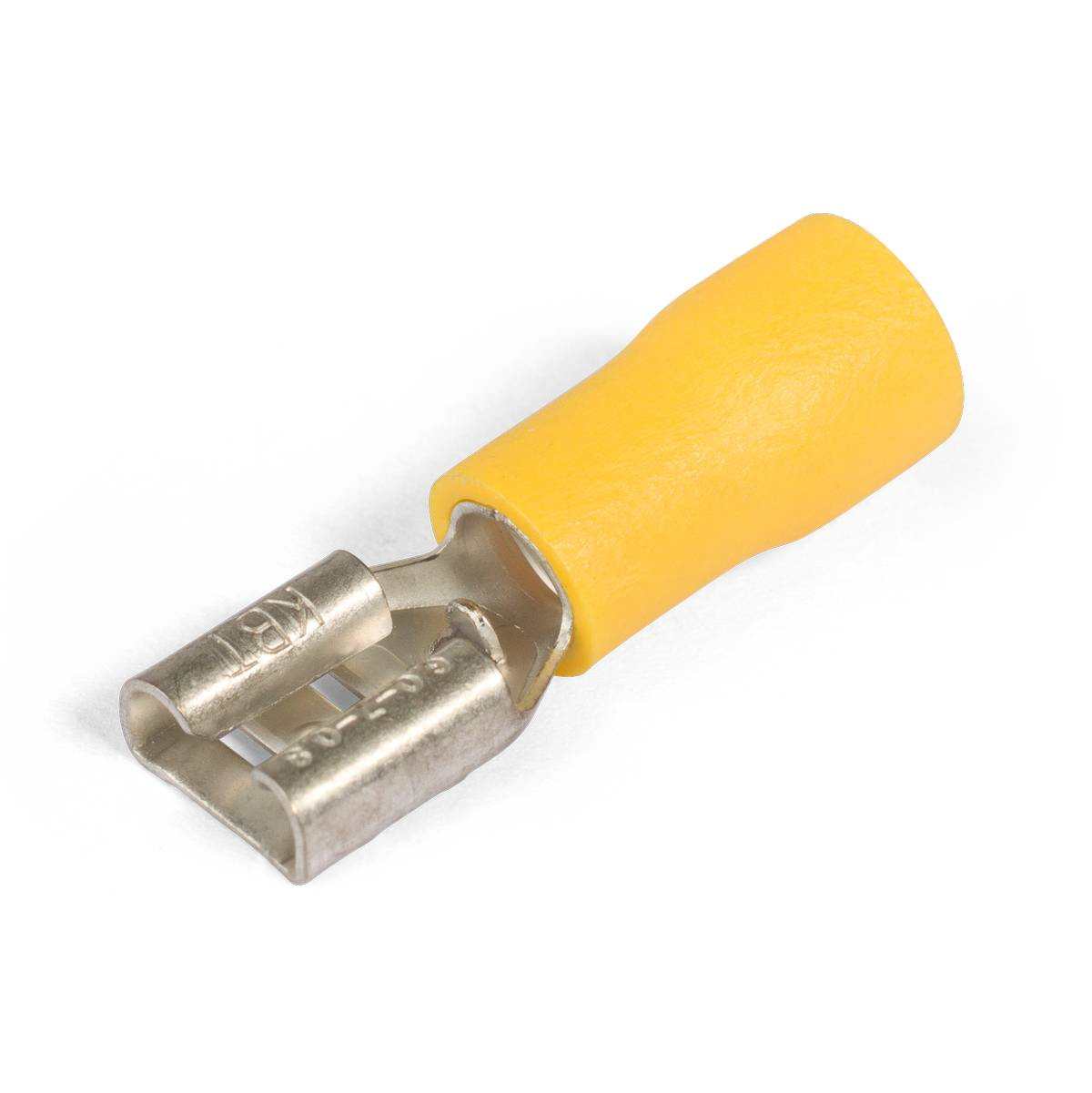

Разъемы плоские изолированные «мама» с ПВХ манжетой РПИ-М 6.0-(6.3), желтый, КВТ 47514 — предназначены для монтажа быстроразъемных соединений многопроволочных гибких медных проводов методом опрессовки.
Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств.
Характеристики разъемов КВТ 47514:
- Материал разъема: латунь марки Л63
- Покрытие разъема: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 400 В
- Цвет манжеты: желтый
- Сечение: 4.0—6.0 мм2
- Ток: 24 А
- Размер контакта: 6.3х0.8 мм
- Ширина (В): 6.6 мм
- Общая длина: 23.3 мм
- Длина гильзы: 13.0 мм
- Внутренний диаметр (d1): 3.4 мм
- Толщина (S): 0.4 мм
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- Каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «папа»
- Размер контакта определяется шириной «В» клеммы РПИ-П
- Опрессовка проводника поверх изолирующей манжеты
- Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,001 килограмма.
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы изолированные РПИ-М КВТ
Сечение min/max, кв.мм
4.0-6.0
Форма наконечника
разъёмы плоские мама
Длина гильзы, мм (A)
13
Толщина, мм
0.4
Ширина фланца (B), мм
6.6
Штекерный разъём, мм
6.3
Цвет изоляции
жёлтый
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
3.4
Сечение, кв.мм
6
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
23.3
Страна производства
КИТАЙ
