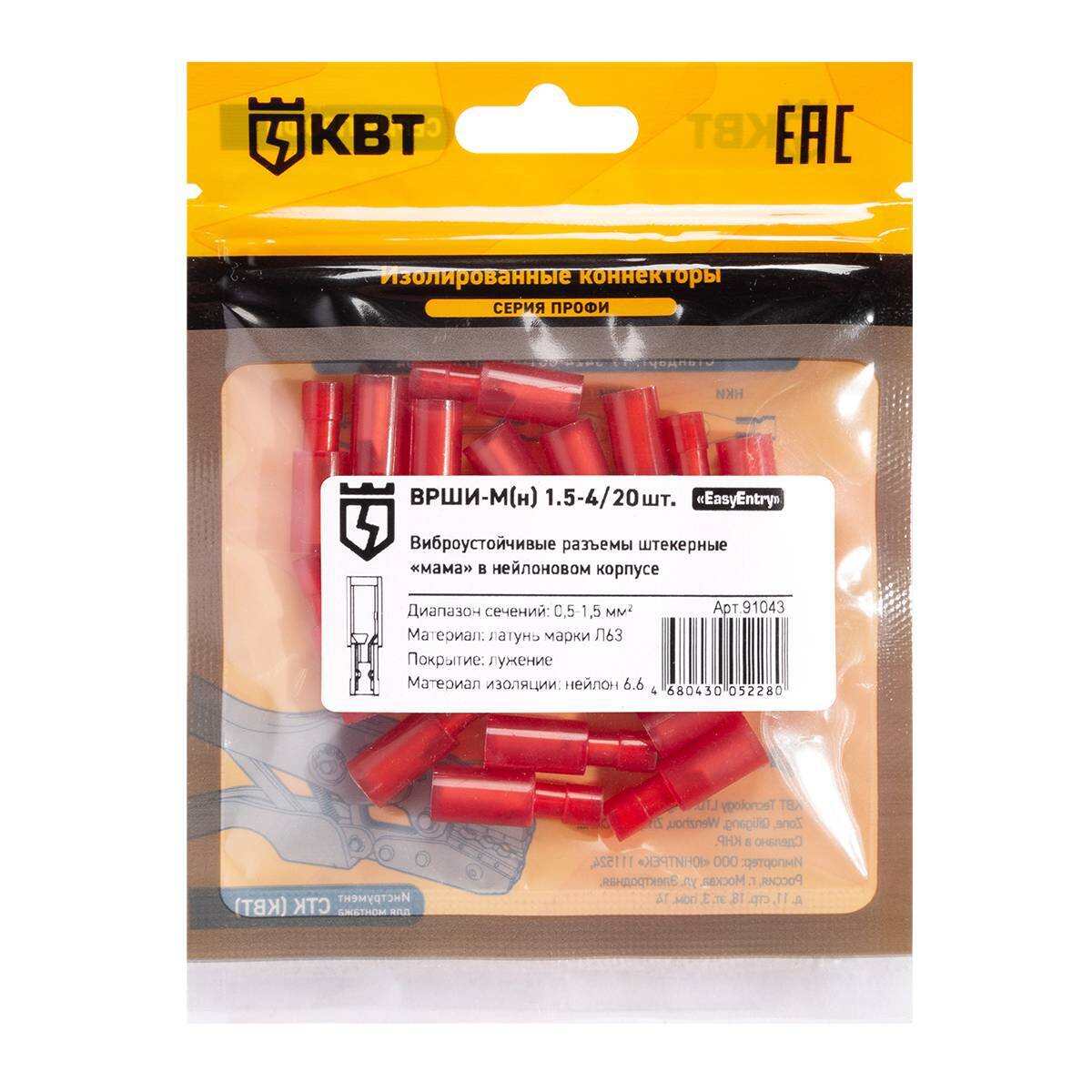

Разъем штекерный изолированный «мама» ВРШИ-М(н) 1.5-4 (20 шт) (КВТ) арт. 91043 — предназначен для формирования изолированных быстроразъемных соединений многопроволочных медных проводов штекерного типа.
- При парном соединении нейлоновых разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Благодаря пулевидной форме клеммы «папа», монтаж с ответной штекерной клеммой «мама» не требует точного взаимного позиционирования клемм и занимает минимальное время
- Комплементарны ответным разъемам ВРШИ-П(н)
- Опрессовка проводника поверх изолирующей манжеты
Особенности конструкции:
- дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- специальный замковый механизм обеспечивает необходимую механическую прочность соединения «мама-папа»
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
Технические характеристики:
- Тип коннектора: разъем мама штекерный
- Особенности конструкции: Easy Entry
- Материал жилы: медь
- Сечение жилы, мм²: 0.5/ 0.75/ 1.0/ 1.5
- Рабочее напряжение, до (кВ): 0.4
- Материал контактной части: латунь
- Покрытие контактной части: гальваническое лужение
- Класс гибкости жилы: 3/ 4/ 5/ 6
- Наличие изоляции: есть
- Материал изоляции: нейлон
- Общая длина: 23,3 мм
- Внутренний диаметр (d1): 1,7 мм
- Диаметр клеммы (D): 3,9 мм
- Цветовой стандарт изоляции: Международный стандарт
- Цвет изоляции: красный
- Температурная стойкость изоляции, ˚С: 105
- Технология монтажа: опрессовка
- Не содержит галогенов
Характеристики
Сечение min/max, кв.мм
0.5-1.5
Серия
ВРШИ-М(н)
Форма наконечника
разъёмы штекерные мама
Виброустойчивые
Да
Исполнение «Easy Entry»
Да
Цвет изоляции
красный
Количество в наборе/упаковке, шт
20
Тип упаковки
Полиэтиленовый пакет
Наружный диаметр (D), мм
3.9
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
нейлон
Покрытие
луженый
Общая длина (Од), мм
23.3
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы ВРШИ-М(н) КВТ в мини-упаковке
Вес
1 упаковка весит 0,028 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
