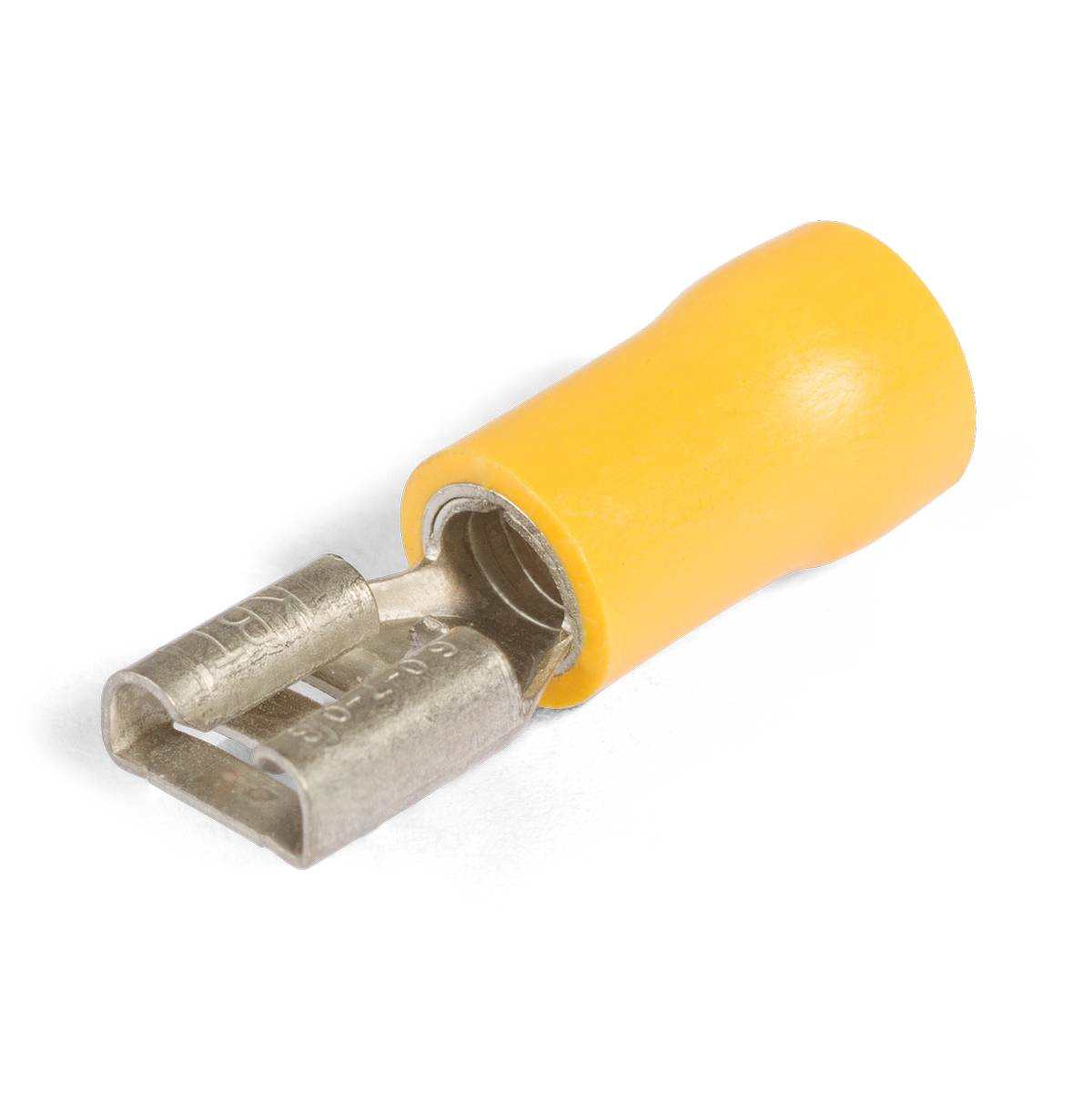

Разъемы плоские виброустойчивые «мама» с ПВХ манжетой ВРПИ-М 6.0-(6.3), желтый, КВТ 59130 — предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации.
В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контактных соединений.
Характеристики разъемов КВТ 59130:
- Материал разъема: латунь марки Л63
- Материал дополнительной втулки: медь марки М1
- Покрытие разъема и втулки: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 400 В
- Цвет манжеты: желтый
- Сечение: 4.0—6.0 мм2
- Ток: 24 А
- Размер контакта: 6.3х0.8 мм
- Ширина (В): 6.6 мм
- Общая длина: 23.3 мм
- Длина гильзы: 13.0 мм
- Внутренний диаметр (d1): 3.4 мм
- Толщина (S): 0.4 мм
- Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
- Исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
- Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- После опрессовки двухконтурными матрицами МПК-01 (КВТ) медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
- Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
Характеристики
Сечение min/max, кв.мм
4.0-6.0
Форма наконечника
разъёмы плоские мама
Виброустойчивые
Да
Длина гильзы, мм (A)
13
Толщина, мм
0.4
Ширина фланца (B), мм
6.6
Исполнение «Easy Entry»
Да
Штекерный разъём, мм
6.3
Цвет изоляции
жёлтый
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
3.4
Сечение, кв.мм
6
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
23.3
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы виброустойчивые ВРПИ-М КВТ
Вес
1 штука весит 0,003 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
