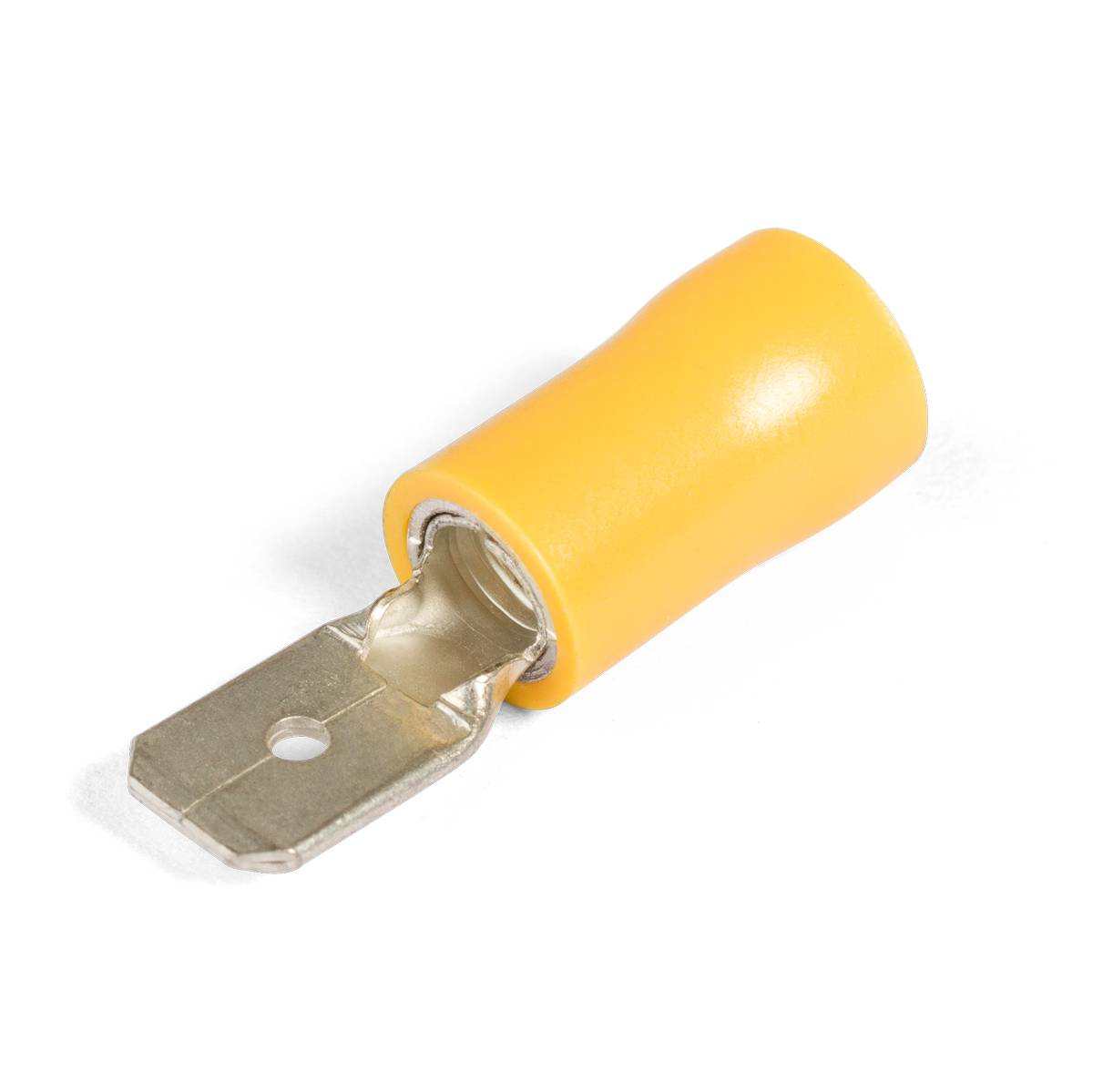

59133 Разъем виброуст. плоский ВРПИ-П 6.0-(6.3) (КВТ)

Разъемы плоские виброустойчивые «папа» с ПВХ манжетой ВРПИ-П 6.0-(6.3), желтый, КВТ 59133 — предназначены для формирования быстроразъемных соединений многопроволочных проводов на подвижном составе и в зонах вибрации.
В соответствии с европейскими стандартами, разъемы, используемые на подвижном составе, должны быть оснащены дополнительными медными втулками, обеспечивающими вибростойкость контактных соединений.

Характеристики разъемов КВТ 59133:

• Материал разъема: латунь марки Л63
• Материал дополнительной втулки: медь марки М1
• Покрытие разъема и втулки: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: +75 °C
• Максимальное напряжение: 400 В
• Цвет манжеты: желтый
• Сечение: 4.0—6.0 мм²
• Ток: 24 А
• Размер контакта: 6.3х0.8 мм
• Ширина (В): 6.3 мм
• Общая длина: 24.4 мм
• Длина гильзы: 13.0 мм
• Внутренний диаметр (d1): 3.4 мм
• Толщина (S): 0.8 мм
• Дополнительная медная втулка увеличивает механическую прочность соединения с проводом на 25–30% и делает соединение вибростойким
• Исполнение «Easy Entry»: медная втулка образует конусообразный вход для быстрого заведения в клемму многопроволочных медных жил
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• После опрессовки двухконтурными матрицами МПК-01 (КВТ) медная втулка обжимает провод вдоль изоляции, образуя дополнительную точку фиксации провода и обеспечивая вибростойкое соединение
• Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
