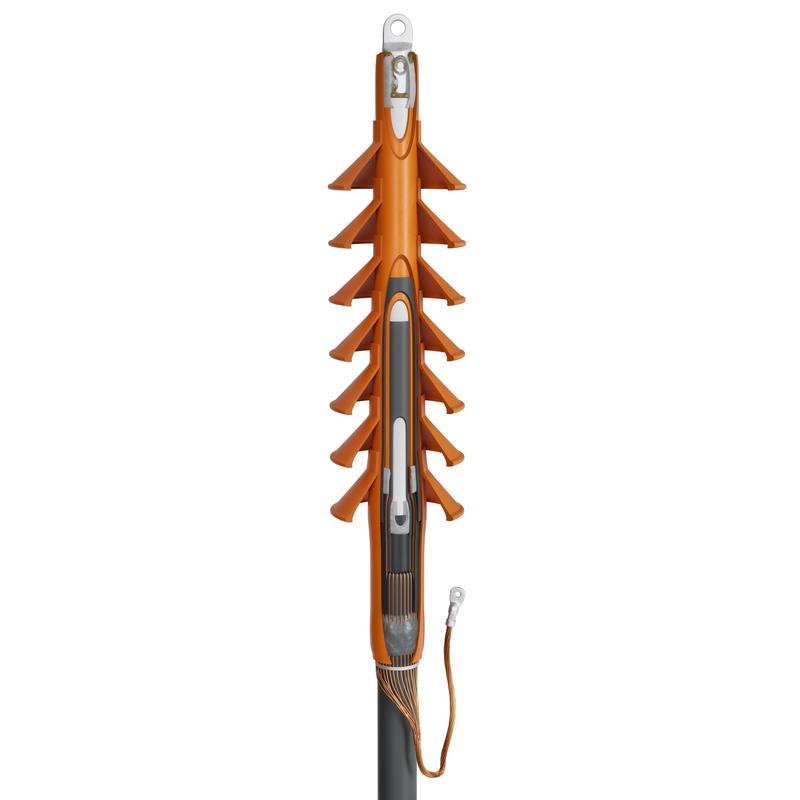

Кабельная муфта 1ПКНТ-35-300/400 (Б) (КВТ) арт. 67167 - предназначена для оконцевания одножильных кабелей с изоляцией из сшитого полиэтилена и экраном из медных проволок, на напряжение 35 кВ.
- Наличие трубки выравнивания напряженности электрического поля обеспечивает надежность функционирования высоковольтных муфт, равномерное распределение напряженности электрического поля в области среза полупроводящего экрана
- Материал антитрекинговой трубки внешней изоляции устойчив к явлению трекинга, воздействию ультрафиолетовых лучей и погодноклиматическим условиям
- Муфты наружной установки оснащены антитрекинговымижильными изоляторами, увеличивающими длину путей утечкии создающими сухие зоны на поверхности муфты
- Термоплавкий клей, нанесенный на внутреннюю поверхность антитрекинговой трубки, обеспечивает полную герметичность муфты после монтажа
- В комплект муфты входят болтовые наконечники на напряжение 35 кВ
- Комплект поставки рассчитан для монтажа одной фазы кабеля
- Заземляющий провод формируется непосредственно из медного проволочного экрана кабеля. Наконечник под опрессовку не входит в комплект муфты
- Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) инструменты для снятия изоляции и полупроводникового экрана
- Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free)
Выпускается по ТУ 3599-005-97284872-2015
Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: концевая
- Технология монтажа: термоусаживаемая
- Рабочее напряжение, до (кВ): 35
- Сечение жил, мм²: 300; 400
- Количество жил в кабеле: 1
- Изоляция кабеля: сшитый полиэтилен
- Тип установки: наружная
- Тип кабеля: без брони, с броней
- Комплектация: с болтовыми наконечниками
- Температура эксплуатации, С: -50...+50
- Марки монтируемых кабелей: (А)ПвПу/ (А)ПвПуг/ (А)ПвВ/ (А)ПвП2г/ (А)ПвПу2г
Характеристики
Номинальное напряжение, кВ
35
Серия
1ПКНТ-35
Товарная позиция
1ПКНТ-35-300/400 (Б)
Тип кабеля
без брони / с броней
Тип изоляции кабеля
сшитый полиэтилен
Min сечение жил, кв.мм
300
Max сечение жил, кв.мм
400
Количество жил
1
Тип установки
наружная
Комплектация муфты
с болтовыми наконечниками
Тип муфты
концевая
Тип товара
Кабельные муфты до 20-35кВ
Подгруппа товара
1ПКНТ-35 КВТ
Вес
1 штука весит 2,4 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
3 года
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
