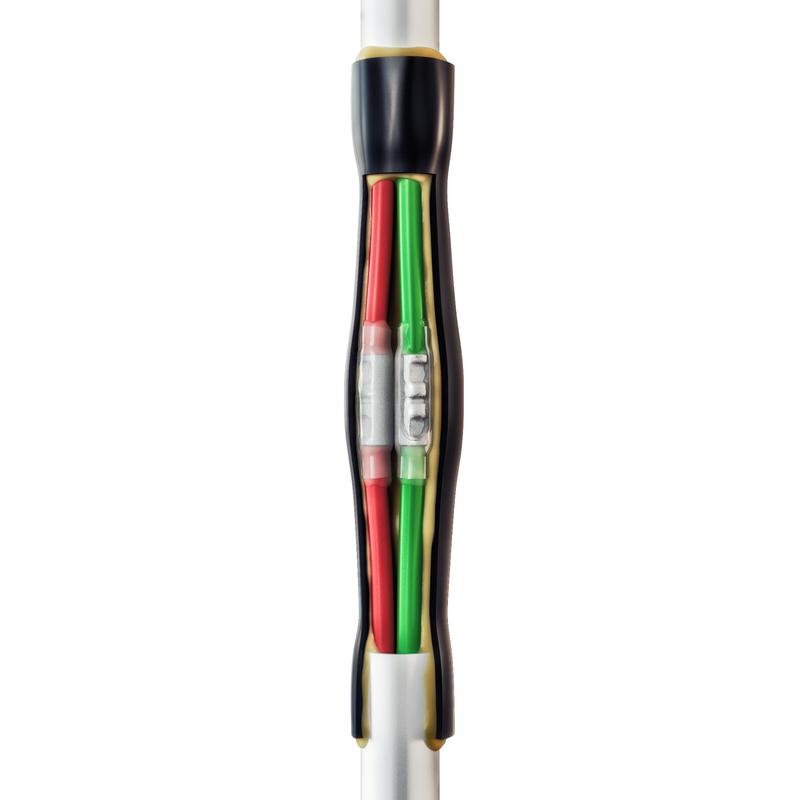

Муфта 3ПСТ мини - 6/10 нг-LS (КВТ) арт. 69176 - предназначена для соединения медных проводов и кабелей: с пластмассовой изоляцией малых сечений (ПВХ/СПЭ) на напряжение до 400 В.
- Муфта имеет два контура герметичности, представленных клеевыми термоусаживаемыми трубками для изоляции контактных соединений (цвет: прозрачный) и общей трубкой восстановления оболочки кабеля (цвет: черный)
- Термоусадочные трубки с внутренним слоем термоплавкого клея обеспечивают качественную изоляцию и герметичность соединений
- Трубки восстановления оболочки кабеля устойчивы к ультрафиолетовому излучению и погодным условиям
- Прокладка в подземных кабельных каналах, трубах и непосредственно в грунте
- Типы монтируемых кабелей: ПВС, ВВГ, ВВГнг, ВВГ нг-LS, NYM, NYY, ВБбШв, ВБВ, ПВББШП, ПВБВнг-LS, ВБбШнг(А), ПВББШнг(А) и др.
- Для кабелей с броней используется непаяная система заземления.
Состав муфты:
- соединительные медные луженые гильзы ГМЛ(о)
- соединительные термоусаживаемые манжеты с клеевым подслоем
- защитный кожух со сплошным нанесением клея на внутренней поверхности
- 2 пружины ППД (для муфт с броней)
- провод заземления (для муфт с броней)
Инструмент для монтажа:
- для опрессовки гильз: пресс-клещи СТК-05, СТВ-05
- для термоусадки: высокотемпературный фен или портативные бутановые горелки «КВТ»
Выпускается по ТУ 3599-062-97284872-2014
Соответствует требованиям ГОСТ 34839-2022
Сертификация
Технические характеристики:
- тип муфты: соединительная
- технология монтажа: термоусаживаемая
- рабочее напряжение, до (кВ): 0.4
- сечение жил, мм²: 6; 10
- количество жил в кабеле: 3, 2
- изоляция кабеля: пластмассовая
- тип установки: в кабельных каналах и грунте
- опции: нг (не поддерживает горение), LS (Low Smoke)
- тип кабеля: без брони
- комплектация: без болтовых наконечников
- температура эксплуатации, С: -50...+50
- марки монтируемых кабелей: ПВС/ ВВГ/ ВВГнг/ ВВГ нг-LS/ NYM/ NYY/ ВБбШв/ ВБВ/ ПВББШП/ ПВБВнг-LS/ ВБбШнг(А)/ ПВББШнг(А)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,053 килограмма.
Тип товара
Кабельные минимуфты
Подгруппа товара
ПСТ мини нг-LS КВТ
Гарантия
5 лет
Номинальное напряжение, кВ
0.4
НГ- не поддерживает горение
Да
Серия
ПСТ мини нг-LS
LS - low smoke (низкое выделение дыма)
Да
Товарная позиция
3ПСТ мини-6/10 нг-LS
Тип кабеля
без брони
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
6
Max сечение жил, кв.мм
10
Количество жил
2. 3
Тип установки
в кабельных каналах и грунте
Комплектация муфты
без болтовых наконечников
Тип муфты
соединительная
Страна производства
РОССИЯ
