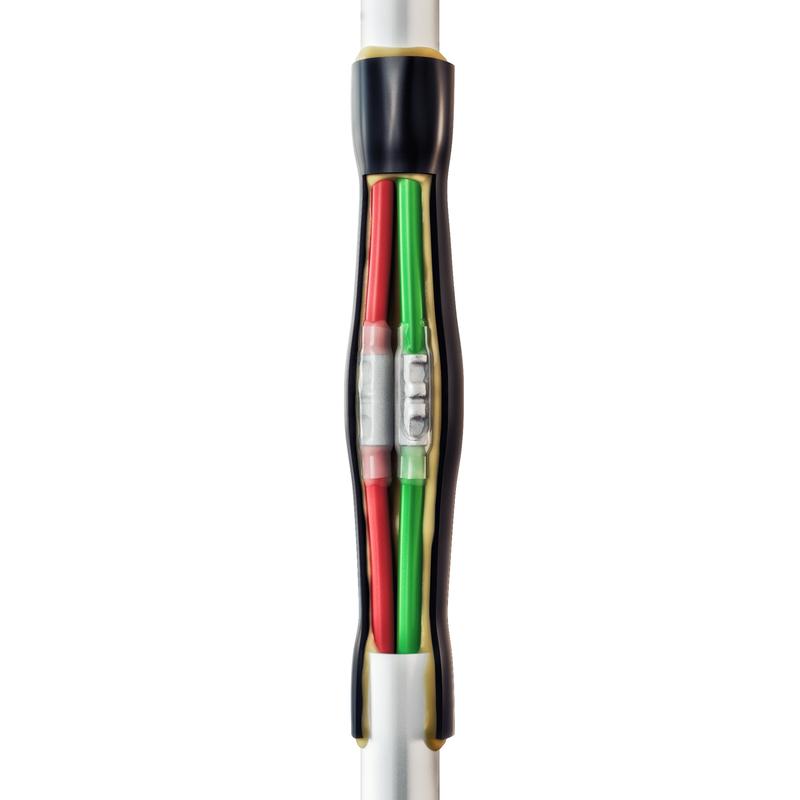

Муфта 3ПСТ(б) мини - 4/6 нг-LS (КВТ) арт. 74678 - предназначена для соединения медных проводов и кабелей с пластмассовой изоляцией малых сечений (ПВХ/СПЭ) на напряжение до 400 В.
- Для кабелей с броней используется непаяная система заземления.
- Муфта имеет два контура герметичности, представленных клеевыми термоусаживаемыми трубками для изоляции контактных соединений (цвет: прозрачный) и общей трубкой восстановления оболочки кабеля (цвет: черный)
- Термоусадочные трубки с внутренним слоем термоплавкого клея обеспечивают качественную изоляцию и герметичность соединений
- Трубки восстановления оболочки кабеля устойчивы к ультрафиолетовому излучению и погодным условиям
- Прокладка в подземных кабельных каналах, трубах и непосредственно в грунте
Состав муфты:
- соединительные медные луженые гильзы ГМЛ(о)
- соединительные термоусаживаемые манжеты с клеевым подслоем
- защитный кожух со сплошным нанесением клея на внутренней поверхности
- 2 пружины ППД (для муфт с броней)
- провод заземления (для муфт с броней)
Инструмент для монтажа:
- для опрессовки гильз: пресс-клещи СТК-05, СТВ-05
- для термоусадки: высокотемпературный фен или портативные бутановые горелки «КВТ»
- Выпускается по ТУ 3599-062-97284872-2014
- Соответствует требованиям ГОСТ 34839-2022
Технические характеристики:
- Тип муфты: соединительная
- Технология монтажа: термоусаживаемая
- Рабочее напряжение, до (кВ): 0,4
- Сечение жил, мм²: 4; 6
- Количество жил в кабеле: 3, 2
- Изоляция кабеля: пластмассовая
- Тип установки: в кабельных каналах и грунте
- Опции: нг (не поддерживает горение), LS (Low Smoke)
- Тип кабеля: с броней
- Комплектация: без болтовых наконечников
- Температура эксплуатации, ˚С: -50...+50
- Марки монтируемых кабелей: ПВС/ ВВГ/ ВВГнг/ ВВГ нг-LS/ NYM/ NYY/ ВБбШв/ ВБВ/ ПВББШП/ ПВБВнг-LS/ ВБбШнг(А)/ ПВББШнг(А)
Характеристики
Номинальное напряжение, кВ
0.4
НГ- не поддерживает горение
Да
Серия
ПСТ мини нг-LS
LS - low smoke (низкое выделение дыма)
Да
Товарная позиция
3ПСТ(б) мини-4/6 нг-LS
Тип кабеля
с броней
Тип изоляции кабеля
пластмассовая
Min сечение жил, кв.мм
4
Max сечение жил, кв.мм
6
Количество жил
2. 3
Тип установки
в кабельных каналах и грунте
Комплектация муфты
без болтовых наконечников
Тип муфты
соединительная
Тип товара
Кабельные минимуфты
Подгруппа товара
ПСТ мини нг-LS КВТ
Вес
1 штука весит 0,08 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
РОССИЯ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
