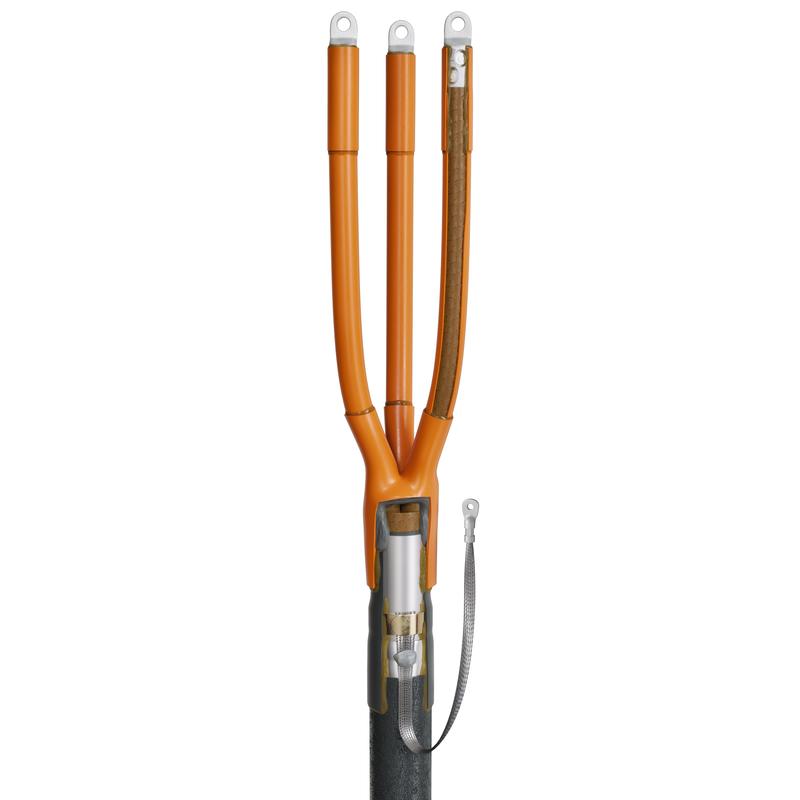

75556 Кабельная муфта 3КВТп-10-150/240 нг-LS (КВТ)

Кабельная муфта 3КВТп-10-150/240 нг-LS (КВТ) арт. 75556 - предназначена для оконцевания 3-х жильных кабелей с бумажной маслопропитанной изоляцией с броней из стальных лент или без брони с общей алюминиевой или свинцовой оболочкой, на напряжение до 10 кВ.

• Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета
• Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля
• Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа
• Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки
• При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок  необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте.
• Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А»
• Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники
• Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ)

Выпускается по ТУ 3599-006-97284872-2006
Соответствует требованиям ГОСТ 34839-2022

Технические характеристики:

• Тип муфты: Концевая
• Технология монтажа: Термоусаживаемая
• Рабочее напряжение, до (кВ): 10
• Сечение жил, мм²: 150; 185; 240
• Количество жил в кабеле: 3
• Изоляция кабеля: Бумажно маслопропитанная
• Тип кабеля: без брони/с броней
• Тип установки: Внутренняя
• Комплектация: без болтовых наконечников
• Опции: нг (не поддерживает горение) / LS (Low Smoke)
• Температура эксплуатации, С: -50...+50
• Марки монтируемых кабелей: ААБл/ (А)СБл/ (А)СБГ/ ААГ/ (А)СГ/ ААБв/ (А)СБШв/ ААШв/ (А)СШв/ ААБ2лШв/ (А)СБ2лШв
