Комплект адаптеров РИКС-20-70/150 КВТ арт. 78540 — предназначены для изоляция и герметизация мест Т-образного подключения концевых муфт в ячейках распределительных устройств с газовой изоляцией с резьбовыми вводными изоляторами (бушингами) типа «С», соответствующими CENELEC - EN 50181 или DIN 47636.
- Совместим с кабельными муфтами 1ПКВТп-10, 3ПКВТп-10, 1ПКВТп-20. Шпилька М16/М16 в комплекте.
- Адаптеры поставляются в комплекте, включающем материалы на 3 фазы

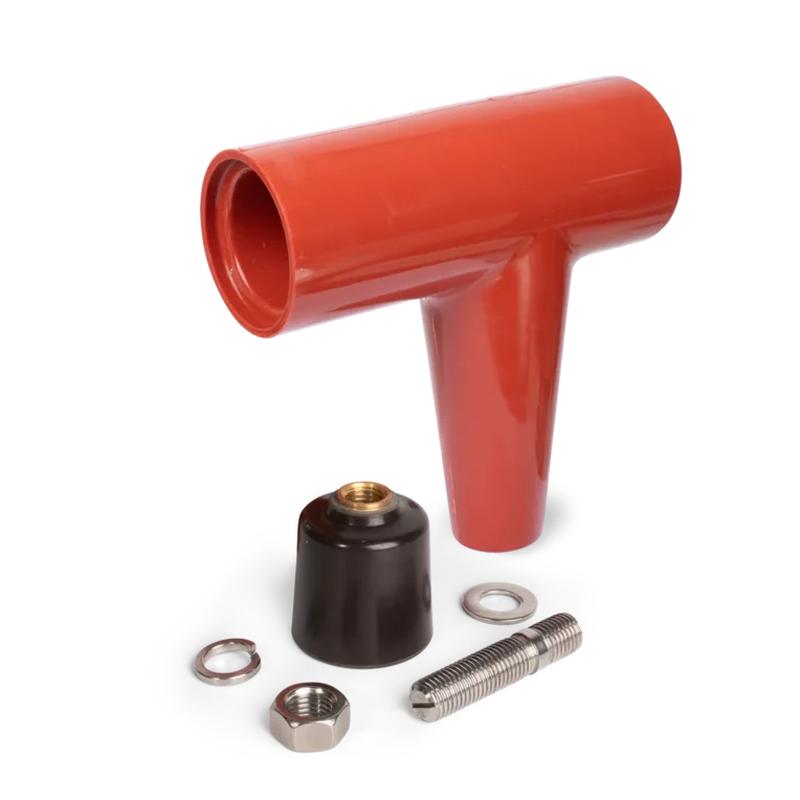

- Состав набора:
- корпус адаптера (3шт.)
- торцевая заглушка (3шт.)
- резьбовая шпилька (3шт.)
- гайка (3шт.)
- плоская и гроверная шайбы (по 3шт.)
- паста силиконовая
- кабельная стяжка
- Устойчивы к явлению трекинга и погодно-климатическим условиям
- Изоляция адаптера выполнена из толстостенного силиконового эластомера
- Цвет: кирпично-красный
- Рабочее напряжение: до 20 кВ
- Максимальная токовая нагрузка: 630 А
- Адаптеры разработаны с учетом применения в комплекте с концевыми термоусаживаемыми кабельными муфтами «КВТ», оснащенными болтовыми наконечниками на одножильные и трехжильные кабели с изоляцией из сшитого полиэтилена
- Возможно применение адаптеров совместно с концевыми термоусаживаемыми муфтами Raychem и их аналогами
- Болтовой наконечник «КВТ» присоединяется к бушингу резьбовой шпилькой с гайкой
- Резьбовая шпилька в составе набора РИКС имеет одно исполнение: М16/М16
- Установка адаптеров возможна только на муфты с наконечниками, имеющими отверстие под резьбовую шпильку М16. Для муфт КВТ на диапазон сечений 70/120 мм² используйте наконечники 2НБ-70/120-16 (приобретаются отдельно)
- Для герметизации тыльной стороны адаптера используется изоляционная заглушка с резьбой
- Быстрый монтаж и демонтаж с возможностью повторного использования
- Использование кабельных адаптеров позволяет производить подключение кабелей разного типа к одному и тому же компактному распределительному устройству
- Адаптеры позволяют сократить расстояние межфазного воздушного пространства для обеспечения нормального функционирования оборудования
- Для монтажа адаптера на смонтированную кабельную концевую муфту не требуется специальный инструмент и работы, связанные с использованием пламени горелки
Типоразмеры адаптеров
Монтаж изолированных кабельных адаптеров может быть осуществлен совместно с термоусаживаемыми кабельными муфтами КВТ:
| Наименование адаптера: | Наименование муфты КВТ | Диапазон сечений, мм2 |
| РИКС-20-70/150 | 1ПКВТ-10 | 70, 95, 120, 150 |
| 3ПКВТп-10, 3РКВТп-10 | 70, 95, 120, 150 | |
| 3КВТп-10 | 70, 95, 120 | |
| 1ПКВТ-20 | 70, 95, 120, 150 | |
| РИКС-20-150/300 | 1ПКВТ-10 | 150, 185, 240, 300 |
| 3ПКВТп-10, 3РКВТп-10 | 150, 185, 240, 300 | |
| 3КВТп-10 | 150, 185, 240 | |
| 1ПКВТ-20 | 150, 185, 240, 300 |
Характеристики
Товарная позиция
РИКС-20-70/150
Тип товара
Кабельные изолированные адаптеры РИКС
Подгруппа товара
РИКС КВТ
Вес
1 штука весит 3,57 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
