79881 Соединитель под пайку ПК-Т 6.0 (КВТ)

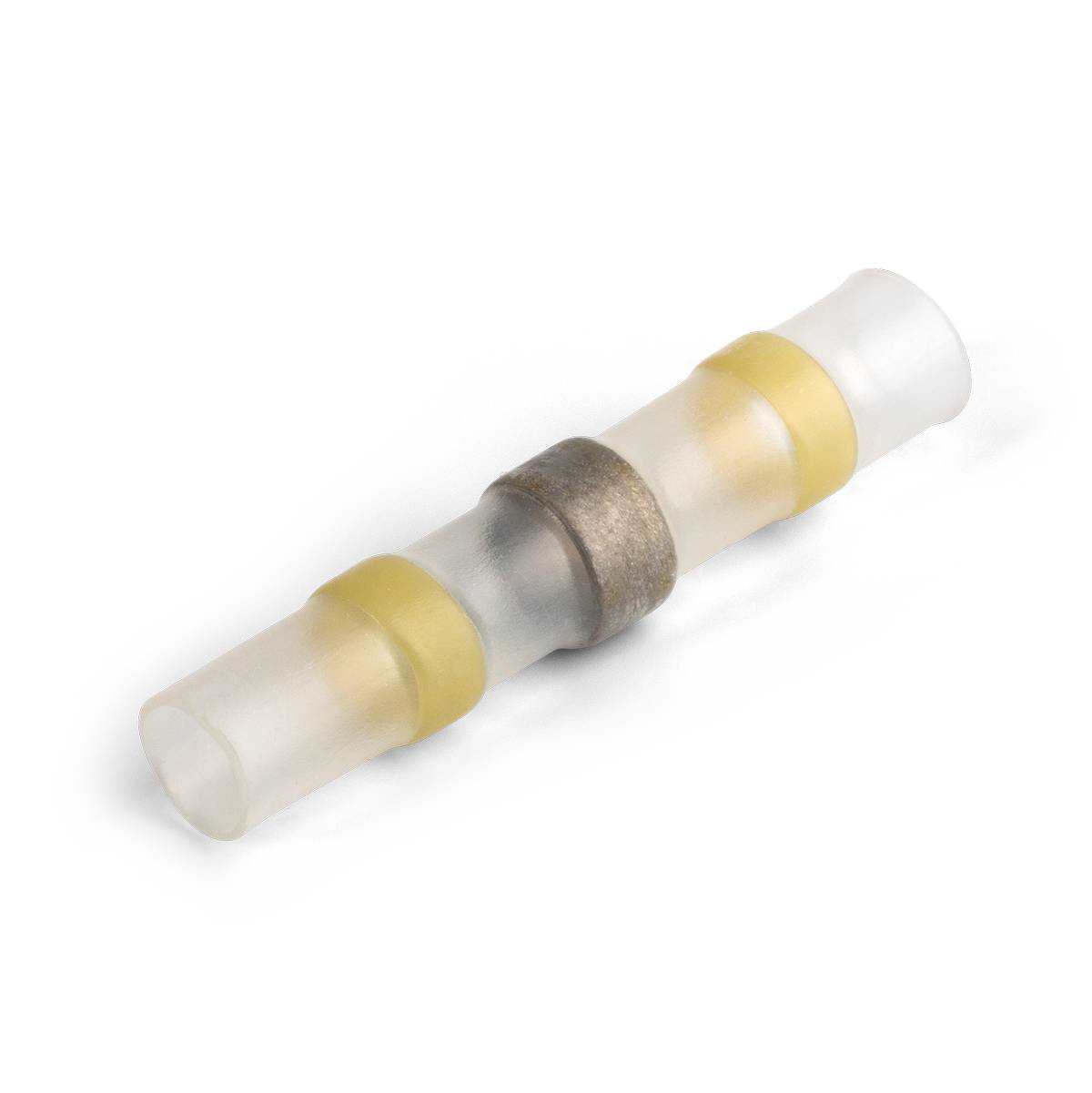

Термоусаживаемые соединители под пайку ПК-Т 6.0, желтый, 20 шт., КВТ 79881 — предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования флюса для монтажа.
В центре соединителя расположено кольцо низкотемпературного припоя. По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.

Характеристики соединителей КВТ 79881:

• Материал изоляции: сшитый полиэтилен. Не содержит галогенов
• Термостойкость изоляции: +125 °C
• Максимальное напряжение: 690 В
• Цвет: желтый
• Сечение: 4.0—6.0 мм²
• Ток: 46 А
• Общая длина: 40 мм
• Внутренний диаметр (d1): 3.4 мм
• Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
• Цвет поясков термоплавкого клея помогает идентифицировать размеры
• Инструмент для монтажа: бутановые горелки «КВТ», фен ТТ-1800
• Количество в упаковке: 20 шт.

Порядок монтажа:

• разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил;
• распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга;
• обожмите руками выступающие проводники, сформировав место стыка;
• сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил;
• используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления;
• дайте изделию остыть.
