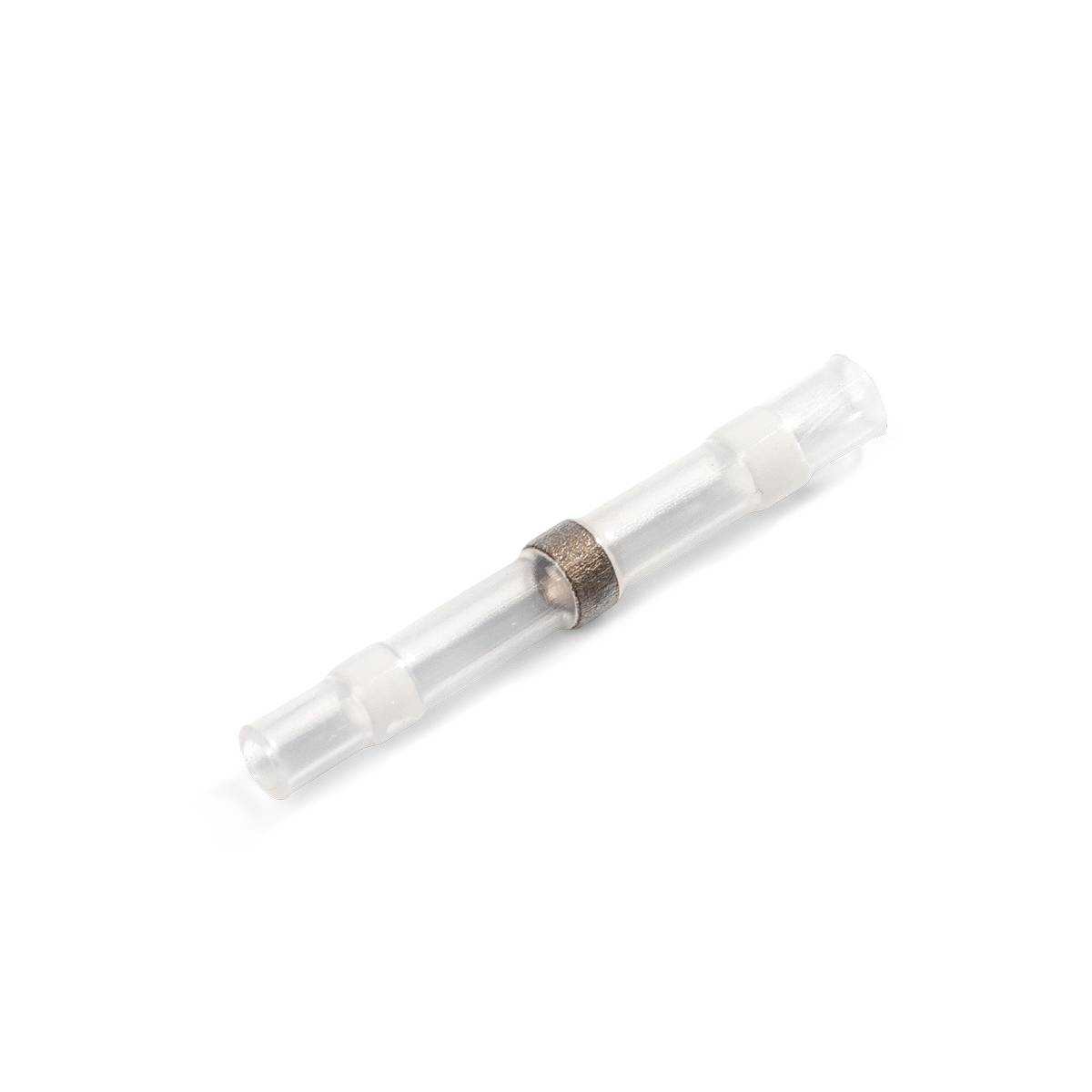

Термоусаживаемые соединители под пайку ПК-Т 0.34, белый, 20 шт., КВТ 83601 — предназначены для паяного соединения встык многопроволочных медных проводов. Не требуют использования флюса для монтажа.
В центре соединителя расположено кольцо низкотемпературного припоя. По краям соединителя на внутренней поверхности термоусаживаемой трубки интегрированы цветные пояски термоплавкого клея, обеспечивающие полную герметичность соединения после усадки.
Характеристики соединителей КВТ 83601:
- Материал изоляции: сшитый полиэтилен. Не содержит галогенов
- Термостойкость изоляции: +125 °C
- Максимальное напряжение: 690 В
- Цвет: белый
- Сечение: 0.25—0.34 мм2
- Ток: 7 А
- Общая длина: 25 мм
- Внутренний диаметр (d1): 0.8 мм
- Прозрачная изоляция обеспечивает визуальный контроль в процессе монтажа
- Цвет поясков термоплавкого клея помогает идентифицировать размеры
- Инструмент для монтажа: бутановые горелки «КВТ», фен ТТ-1800
- Количество в упаковке: 20 шт.
Порядок монтажа:
- разместите соединитель на одном из проводов, сдвинув его в сторону от предварительно зачищенных концов жил;
- распушите отдельные проводники и соедините концы жил встык таким образом, чтобы концы проводников заходили друг в друга;
- обожмите руками выступающие проводники, сформировав место стыка;
- сдвиньте соединитель на место контакта таким образом, чтобы поясок припоя располагался по центру соединяемых зачищенных жил;
- используя бутановую горелку или высокотемпературный фен, равномерно прогрейте припой со всех сторон до его расплавления;
- дайте изделию остыть.
Характеристики
Сечение min/max, кв.мм
0.25-0.34
Термоусаживаемые
Да
Цвет изоляции
белый
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
0.8
Сечение, кв.мм
0.34
Изоляция (материал)
полиэтилен
Общая длина (Од), мм
25
Тип товара
Гильзы изолированные для проводов
Материал
медь (Cu)
Подгруппа товара
Соединители под пайку ПК-Т КВТ
Вес
1 штука весит 0,005 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
