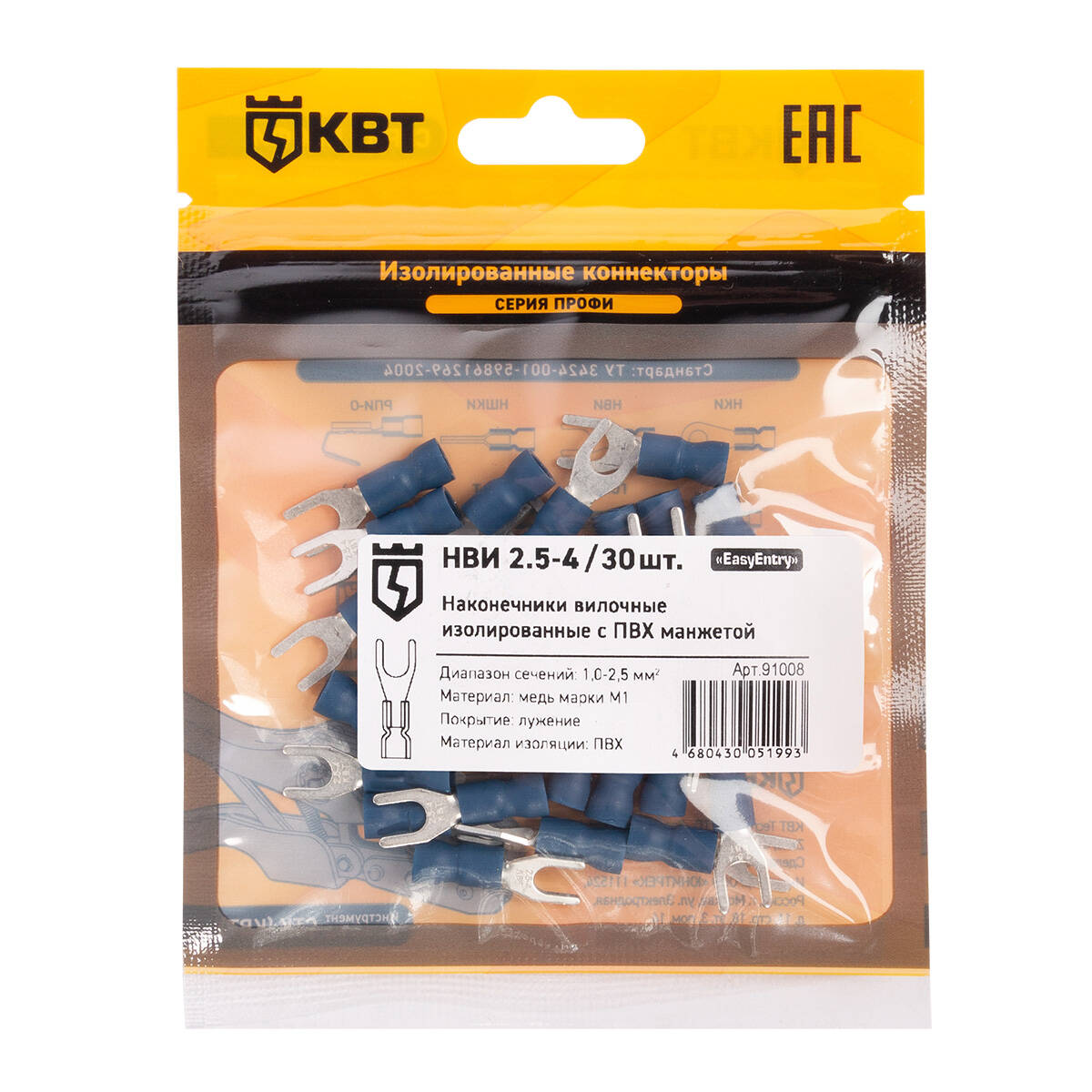

Наконечник кабельный вилочный изолированный НВИ 2.5–4 (30 шт) (КВТ) арт. 91008 — предназначен для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации.
Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
Розничная мини-упаковка
Технические характеристики:
- Тип коннектора: наконечник вилочный
- Особенности конструкции: Easy Entry
- Материал жилы: медь
- Сечение жилы, мм²: 1.0/ 1.5/ 2.5
- Рабочее напряжение, до (кВ): 0.69
- Материал контактной части: медь
- Покрытие контактной части: гальваническое лужение
- Размер крепёжного болта: М4
- Диаметр отверстия (D): 4.3 мм
- Ширина (В): 7.2 мм
- Общая длина: 23.0 мм
- Длина гильзы: 12.0 мм
- Внутренний диаметр (d1): 2.3 мм
- Толщина (S): 0.8 мм
- Наличие изоляции: есть
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Цветовой стандарт изоляции: Международный стандарт
- Цвет изоляции: синий
- Температурная стойкость изоляции, ˚С: 75
- Технология монтажа: опрессовка
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 упаковка весит 0,029 килограмма.
Тип товара
Наконечник изолированный для проводов
Материал
медь (Cu)
Подгруппа товара
Наконечники НВИ с ПВХ изоляцией в мини-упаковк КВТ
Гарантия
5 лет
Размер крепёжного болта (M)
4
Сечение min/max, кв.мм
1.0-2.5
Серия
НВИ в мини-упаковке
Форма наконечника
вилочный
Длина гильзы, мм (A)
12
Толщина, мм
0.8
Ширина фланца (B), мм
7.2
Диаметр отверстия (d2), мм
4.3
Исполнение «Easy Entry»
Да
Цвет изоляции
синий
Количество в наборе/упаковке, шт
30
Тип упаковки
Полиэтиленовый пакет
Внутренний диаметр (d1), мм
2.3
Сечение, кв.мм
2.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
23
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
