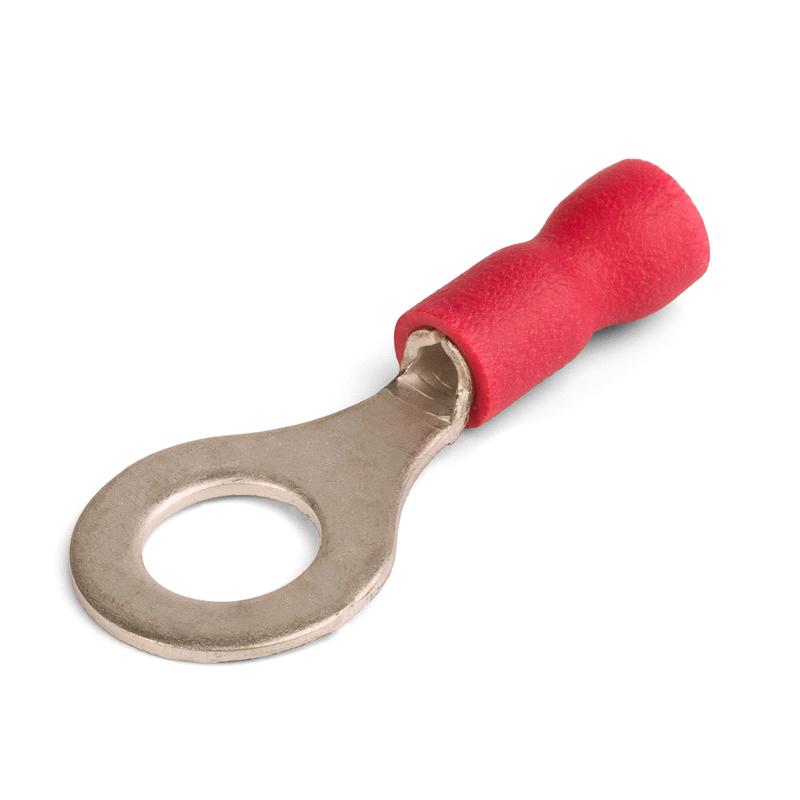

Наконечник кольцевой НКИ 1.5-5 (КВТ) арт.47473 — предназначен для оконцевания опрессовкой многопроволочных гибких медных проводов и последующий крепеж наконечников к клеммам электрического оборудования крепежным болтом.
Особенности конструкции:
- исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
- поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
Технические характеристики:
- Тип коннектора: наконечник кольцевой
- Особенности конструкции: Easy Entry
- Материал жилы: медь
- Сечение жилы, мм²: 0.25/ 0.5/ 0.34/ 0.75/ 1.0/ 1.5
- Рабочее напряжение, до (кВ): 0.69
- Материал контактной части: медь
- Покрытие контактной части: гальваническое лужение
- Размер крепёжного болта: М5
- Диаметр отверстия (D): 5.3 мм
- Ширина (В): 8.0 мм
- Общая длина: 22 мм
- Длина гильзы: 11.2 мм
- Внутренний диаметр (d1): 1.7 мм
- Толщина (S): 0.8 мм
- Наличие изоляции: есть
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Цветовой стандарт изоляции: Международный стандарт
- Цвет изоляции: красный
- Температурная стойкость изоляции, ˚С: 75
- Технология монтажа: опрессовка
Характеристики
Размер крепёжного болта (M)
5
Сечение min/max, кв.мм
0.25-1.5
Форма наконечника
кольцевой
Длина гильзы, мм (A)
11.2
Толщина, мм
0.8
Ширина фланца (B), мм
8
Диаметр отверстия (d2), мм
5.3
Исполнение «Easy Entry»
Да
Цвет изоляции
красный
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
22
Тип товара
Наконечник изолированный для проводов
Материал
медь (Cu)
Подгруппа товара
Наконечники кольцевые НКИ КВТ
Вес
1 штука весит 0,001 килограмма.
Бренд
КВТ
Производитель и место нахождения
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Страна производства
КИТАЙ
Гарантийный срок
5 лет
Срок службы
Указан на упаковке / в паспорте товара
Дата изготовления
Указана на упаковке / в паспорте товара
Срок годности
Указан на упаковке / в паспорте товара
Подтверждение соответствия
Товар соответствует требованиям технических регламентов ТР ТС (ЕАЭС). Сведения о номере сертификата/декларации соответствия содержатся в сопроводительной документации к товару и предоставляются по запросу покупателя
