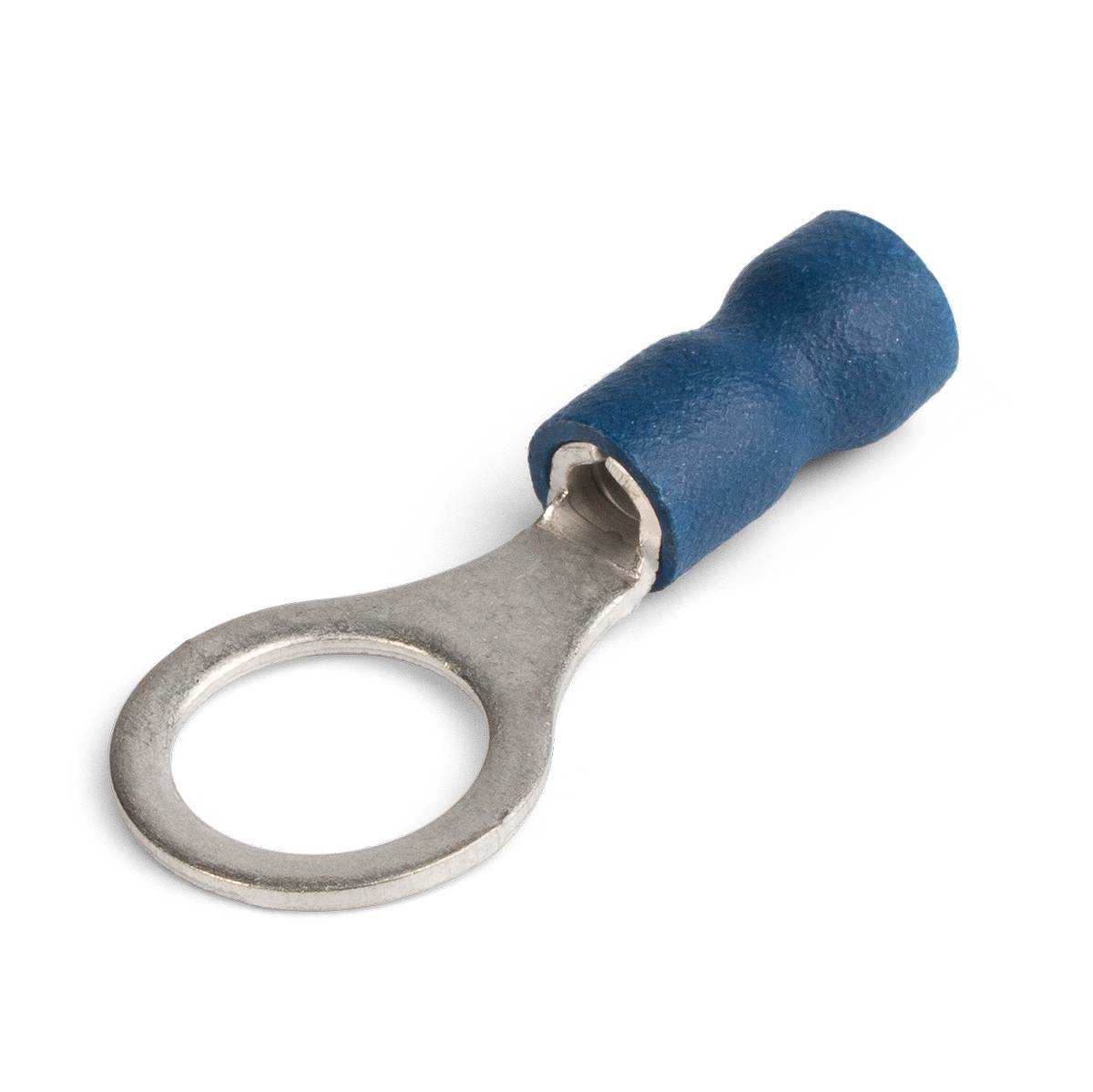

Наконечники кольцевые изолированные с ПВХ манжетой НКИ 2.5-5, синий, КВТ 47478 — предназначены для оконцевания опрессовкой многопроволочных гибких медных проводов и последующего крепежа наконечников к клеммам электрического оборудования на основе винтовой фиксации. Опрессовка проводника поверх изолирующей манжеты.
Характеристики кольцевых наконечников КВТ 47478:
- Материал наконечника: медь марки М1
- Покрытие наконечника: электролитическое лужение
- Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
- Термостойкость изоляции: +75 °C
- Максимальное напряжение: 690 В
- Цвет манжеты: синий
- Сечение: 1.0—2.5 мм2
- Ток: 27 А
- Винт: М 5
- Диаметр отверстия (D): 5.3 мм
- Ширина (В): 9.5 мм
- Общая длина: 21.8 мм
- Длина гильзы: 10.0 мм
- Внутренний диаметр (d1): 2.3 мм
- Толщина (S): 0.8 мм
- Исполнение «Easy Entry»: виниловая манжета отформована в виде раструба для облегчения монтажа многопроволочных медных жил
- Незаваренный стыковой шов на трубной контактной части требует внимания к правильному позиционированию наконечников при опрессовке
- Поперечные засечки на внутренней поверхности трубной части наконечников увеличивают механическую прочность соединения с жилой
- Инструмент для монтажа: CTО-01; CTB-01; CTK-01; CTО-12; CTB-12; CTK-12; наборы: CTD, CTE, CTF, CTB, CTM, CTN (КВТ)
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 штука весит 0,001 килограмма.
Тип товара
Наконечник изолированный для проводов
Материал
медь (Cu)
Подгруппа товара
Наконечники кольцевые НКИ КВТ
Гарантия
5 лет
Размер крепёжного болта (M)
5
Сечение min/max, кв.мм
1.0-2.5
Форма наконечника
кольцевой
Длина гильзы, мм (A)
10
Толщина, мм
0.8
Ширина фланца (B), мм
9.5
Диаметр отверстия (d2), мм
5.3
Исполнение «Easy Entry»
Да
Цвет изоляции
синий
Количество в наборе/упаковке, шт
100
Тип упаковки
п/э пакет zip-lock
Внутренний диаметр (d1), мм
2.3
Сечение, кв.мм
2.5
Изоляция (материал)
ПВХ
Покрытие
луженый
Общая длина (Од), мм
21.8
Страна производства
КИТАЙ
