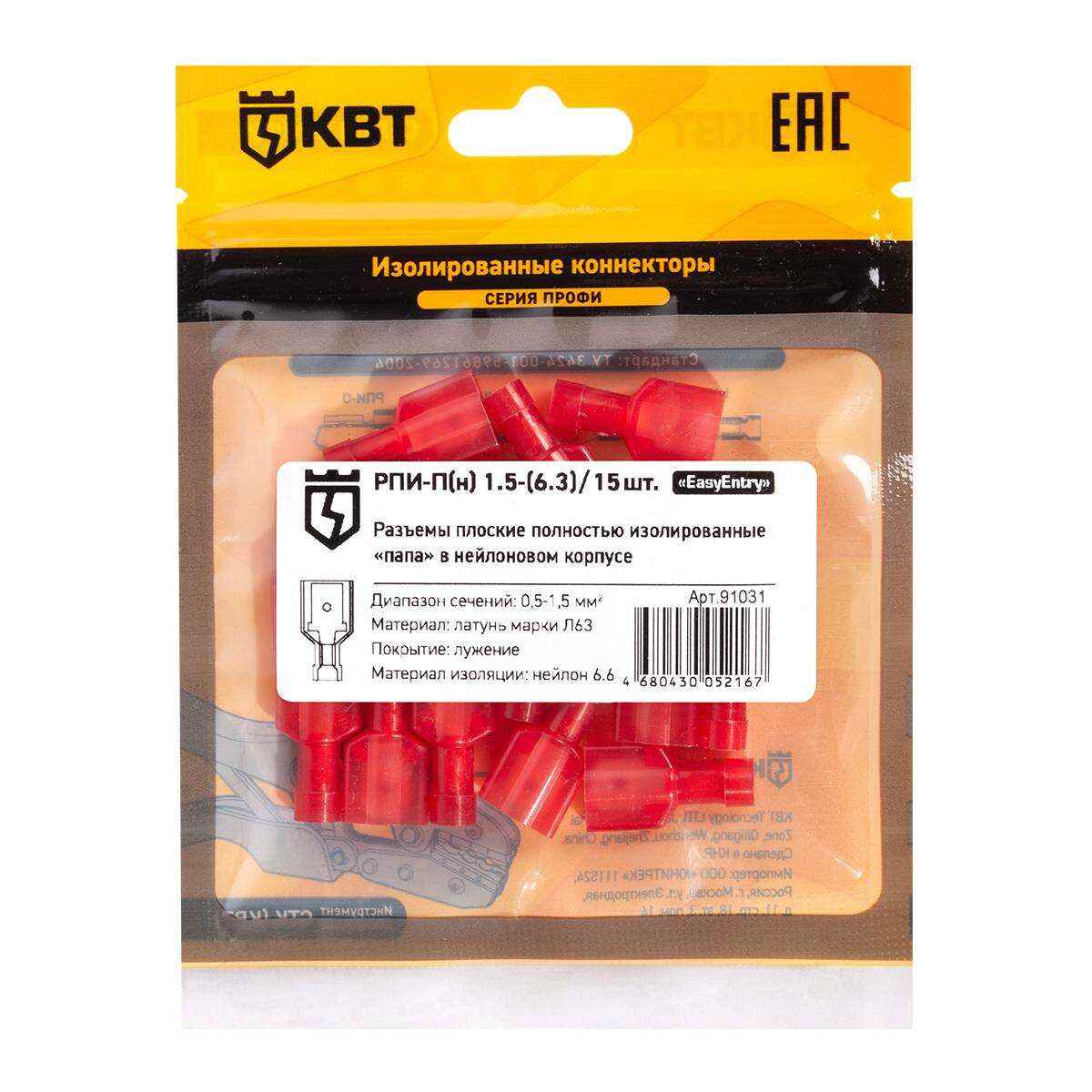

Разъем плоский полностью изолированный «папа» РПИ-П(н) 1.5-(6.3) (15 шт) (КВТ) арт. 91031 — предназначен для формирования быстроразъемных, полностью изолированных соединений многопроволочных медных проводов.
- Комплементарны разъемам РПИ-П и выходам типа «папа» на клеммах электрических устройств. При парном соединении разъемов «папа-мама» вокруг контактного соединения образуется двойной контур изоляции пенального типа
- Опрессовка проводника поверх изолирующего корпуса
- Клеммы РПИ-П(н) могут быть использованы для выполнения ответвления при помощи ответвителя ОВТ
Особенности конструкции:
- полностью изолированная конструкция
- исполнение «Easy Entry»: цельнолитой нейлоновый корпус имеет конусообразное сужение, обеспечивающее беспрепятственное заведение многопроволочной медной жилы
- поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
- каждая клемма имеет конструктивный фиксатор замкового типа для прочного механического соединения с разъемом «мама»
Технические характеристики:
- Тип коннектора: разъем папа плоский
- Особенности конструкции: Easy Entry
- Материал жилы: медь
- Сечение жилы, мм²: 0.5/ 0.75/ 1.0/ 1.5
- Рабочее напряжение, до (кВ): 0.4
- Материал контактной части: латунь
- Покрытие контактной части: гальваническое лужение
- Класс гибкости жилы: 3/ 4/ 5/ 6
- Наличие изоляции: есть
- Материал изоляции: самозатухающий нейлон. Не содержит галогенов
- Ширина (В): 6,3 мм
- Общая длина: 23,4 мм
- Внутренний диаметр (d1): 1,7 мм
- Толщина (S): 0.8 мм
- Цветовой стандарт изоляции: Международный стандарт
- Цвет изоляции: красный
- Температурная стойкость изоляции, ˚С: 105
- Технология монтажа: опрессовка
Характеристики
Производитель
КЭЗ КВТ ООО, Россия, г. Москва, проезд 17-й Марьиной Рощи, д. 9
Бренд
КВТ
Вес
1 упаковка весит 0,024 килограмма.
Тип товара
Разъемы изолированные для проводов
Материал
латунь
Подгруппа товара
Разъемы РПИ-П(н) КВТ в мини-упаковке
Гарантия
5 лет
Сечение min/max, кв.мм
0.5-1.5
Серия
РПИ-П(н)
Форма наконечника
разъёмы плоские папа
Толщина, мм
0.8
Ширина фланца (B), мм
6.3
Исполнение «Easy Entry»
Да
Штекерный разъём, мм
6.3
Цвет изоляции
красный
Количество в наборе/упаковке, шт
15
Тип упаковки
Полиэтиленовый пакет
Внутренний диаметр (d1), мм
1.7
Сечение, кв.мм
1.5
Изоляция (материал)
нейлон
Покрытие
луженый
Общая длина (Од), мм
23.4
Страна производства
КИТАЙ
Организация импортер
ООО "Летра", Беларусь, г. Минск, ул. Ф.Скорины, 54а/1, офис 34
