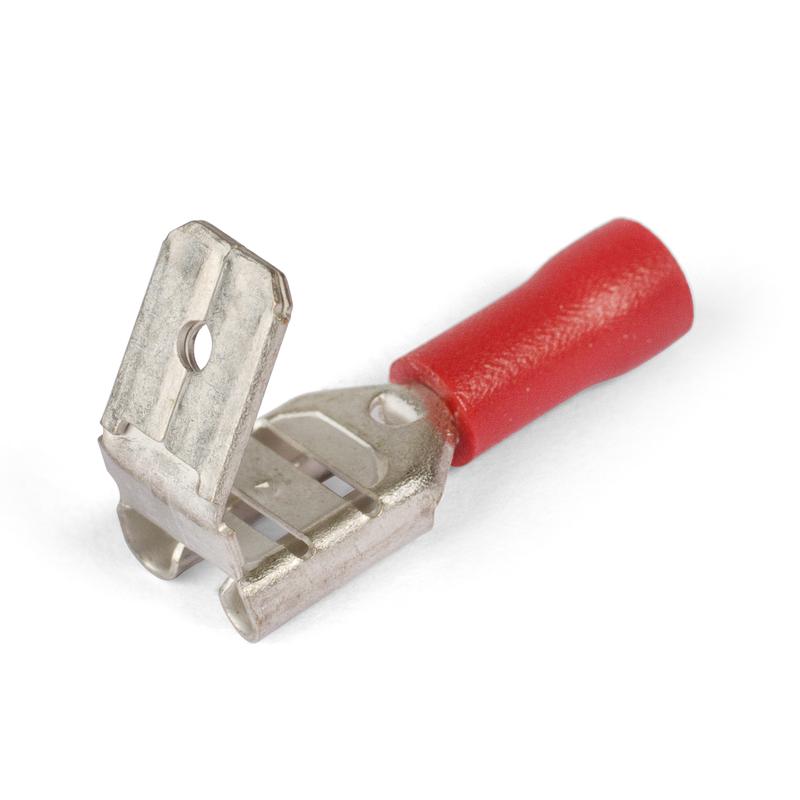

48866 Разъем плоский ответвит. РПИ-О 1.5-(6.3) (КВТ)

Разъемы плоские ответвительные изолированные с ПВХ манжетой РПИ-О 1.5-(6.3), красный, КВТ 48866 — предназначены для формирования быстроразъемных соединений многопроволочных медных проводов с дополнительным ответвлением. Два в одном: розетка «мама» и вилка «папа» в одной клемме.
Комплементарны разъемам РПИ-П и РПИ-М, а также выходам типа «папа» на клеммах электрических устройств.

Характеристики разъемов КВТ 48866:

• Материал разъема: латунь марки Л63
• Покрытие разъема: электролитическое лужение
• Материал изоляции: самозатухающий ПВХ. Класс V-0 по UL94
• Термостойкость изоляции: +75 °C
• Максимальное напряжение: 400 В
• Цвет манжеты: красный
• Сечение: 0.5—1.5 мм²
• Ток: 10 А
• Размер контакта: 6.3х0.8 мм
• Ширина (В): 6.3 мм
• Общая длина: 21.5 мм
• Длина ответвления: 7.7 мм
• Длина гильзы: 10.0 мм
• Внутренний диаметр (d1): 1.7 мм
• Толщина (S): 0.4 мм
• Поперечные засечки на внутренней поверхности трубной части разъемов увеличивают механическую прочность соединения с жилой
• Клеммы имеют конструктивные фиксаторы замкового типа для прочного механического соединения разъемов «папа-мама»
• Размер контакта определяется шириной «В» клеммы РПИ-П
• Опрессовка проводника поверх изолирующей манжеты
• Инструмент для монтажа: CTО-11; CTB-11; CTK-11; набор UNI (КВТ)
